Основные гидролинии (4) — HITACHI ZX500W

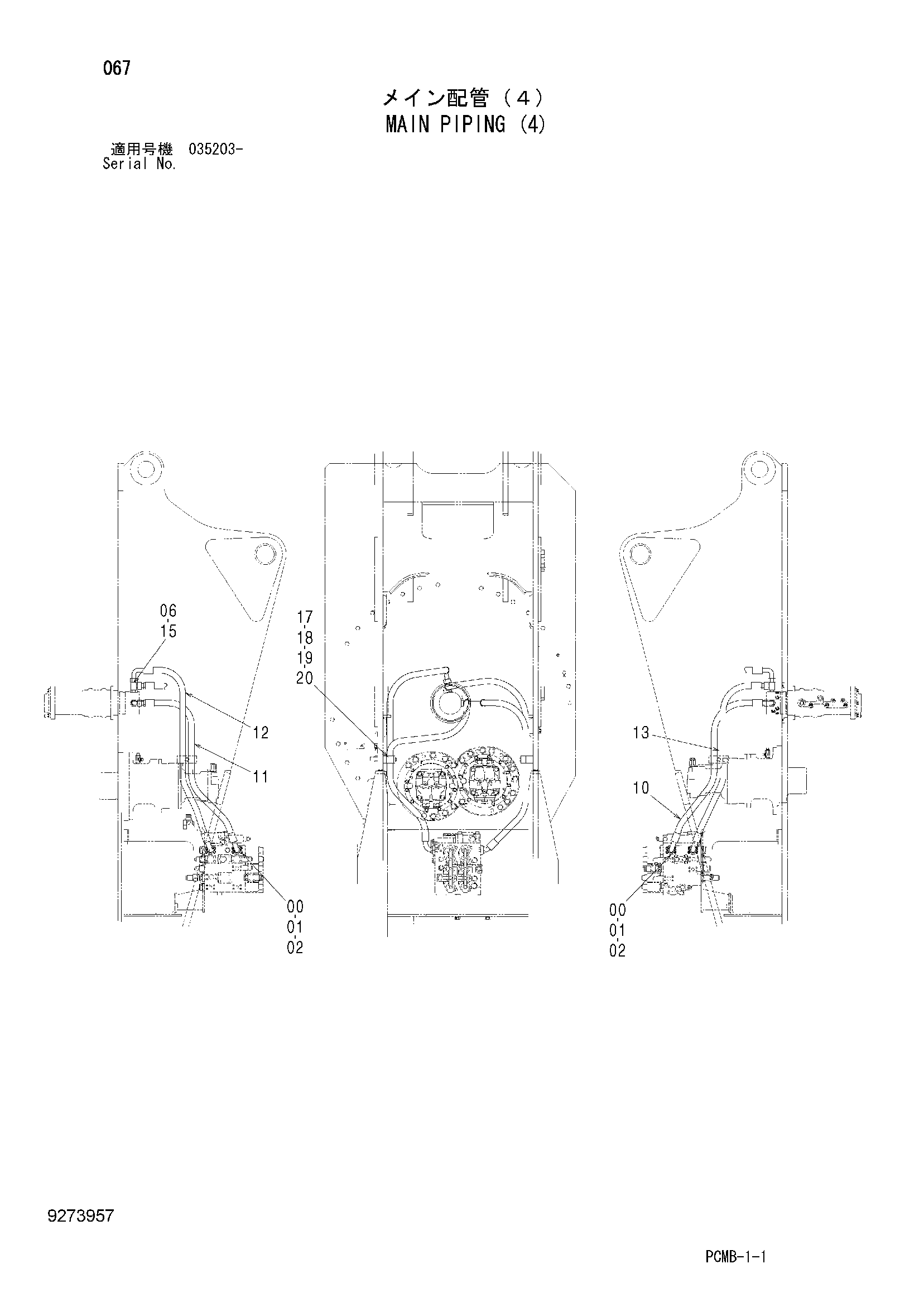

Заводская схема «Основные гидролинии (4)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 06 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | 9273884 | Шланг в сборе | 1 |
| 10A | 4665919 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 4 |
| 11 | 9273883 | Шланг в сборе | 1 |
| 11A | 4665918 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 4 |
| 12 | 9273882 | Шланг в сборе | 1 |
| 12A | 4665917 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 4 |
| 13 | 9273885 | Шланг в сборе | 1 |
| 13A | 4665920 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 4 |
| 15 | A853488 | Тройник | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4224002 | Пластина | 2 |
| 18 | 4205615 | Хомут шланга | 4 |
| 19 | 4205614 | Проставка | 2 |
| 20 | J271090 | Болт с шайбой | 2 |
| 20A | J901090 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
