Аутригер трубопроводы (2)(верхняя платформа) — HITACHI ZX500W

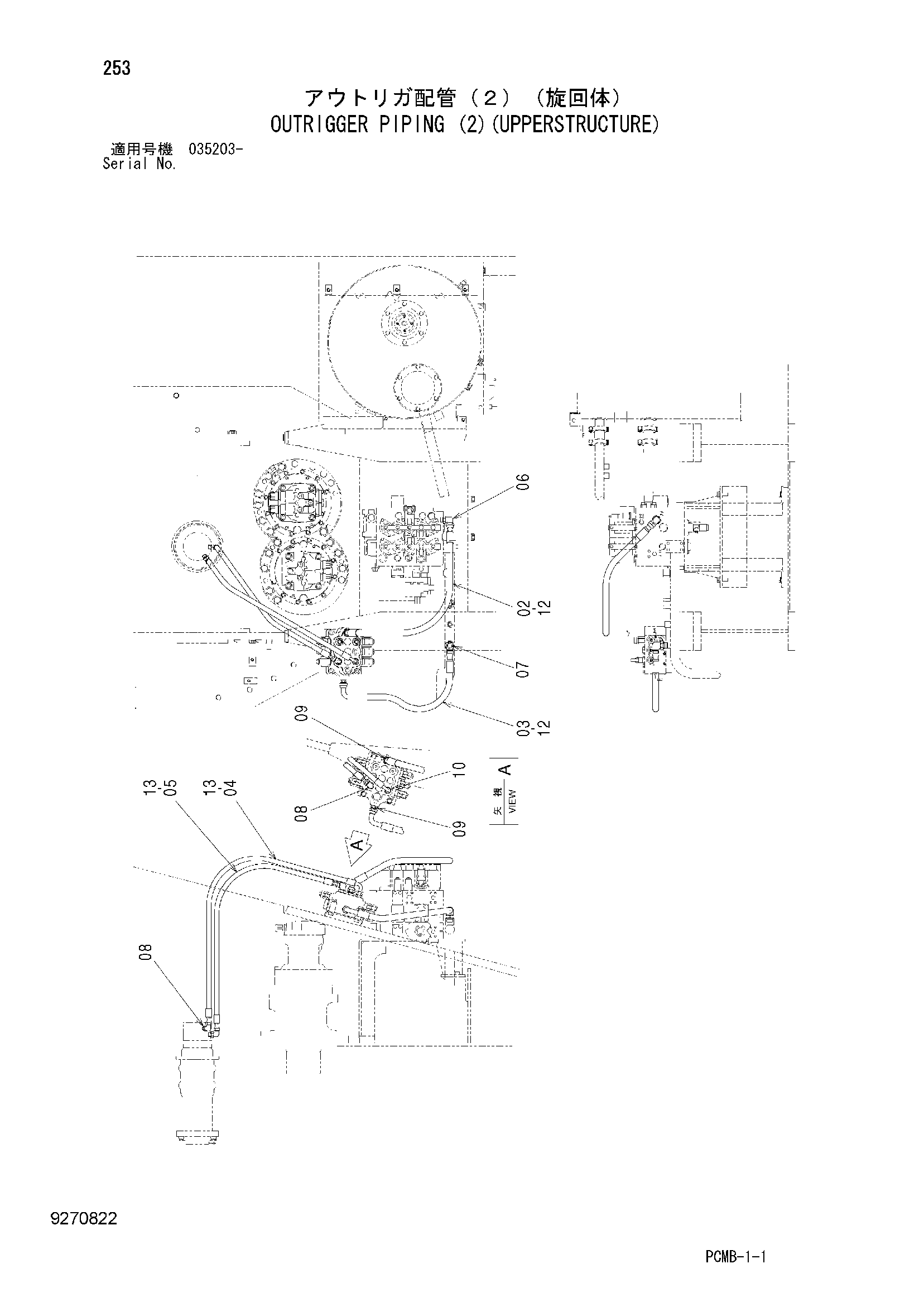

Заводская схема «Аутригер трубопроводы (2)(верхняя платформа)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4315285 | Шланг | 1 |
| 03 | 4374023 | Шланг | 1 |
| 04 | 4626601 | Шланг | 1 |
| 05 | 4254434 | Шланг | 1 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853386 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853344 | Угловой штуцер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853146 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853144 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
