Гидролинии рабочего оборудования (стрела)(2) — HITACHI ZX500W

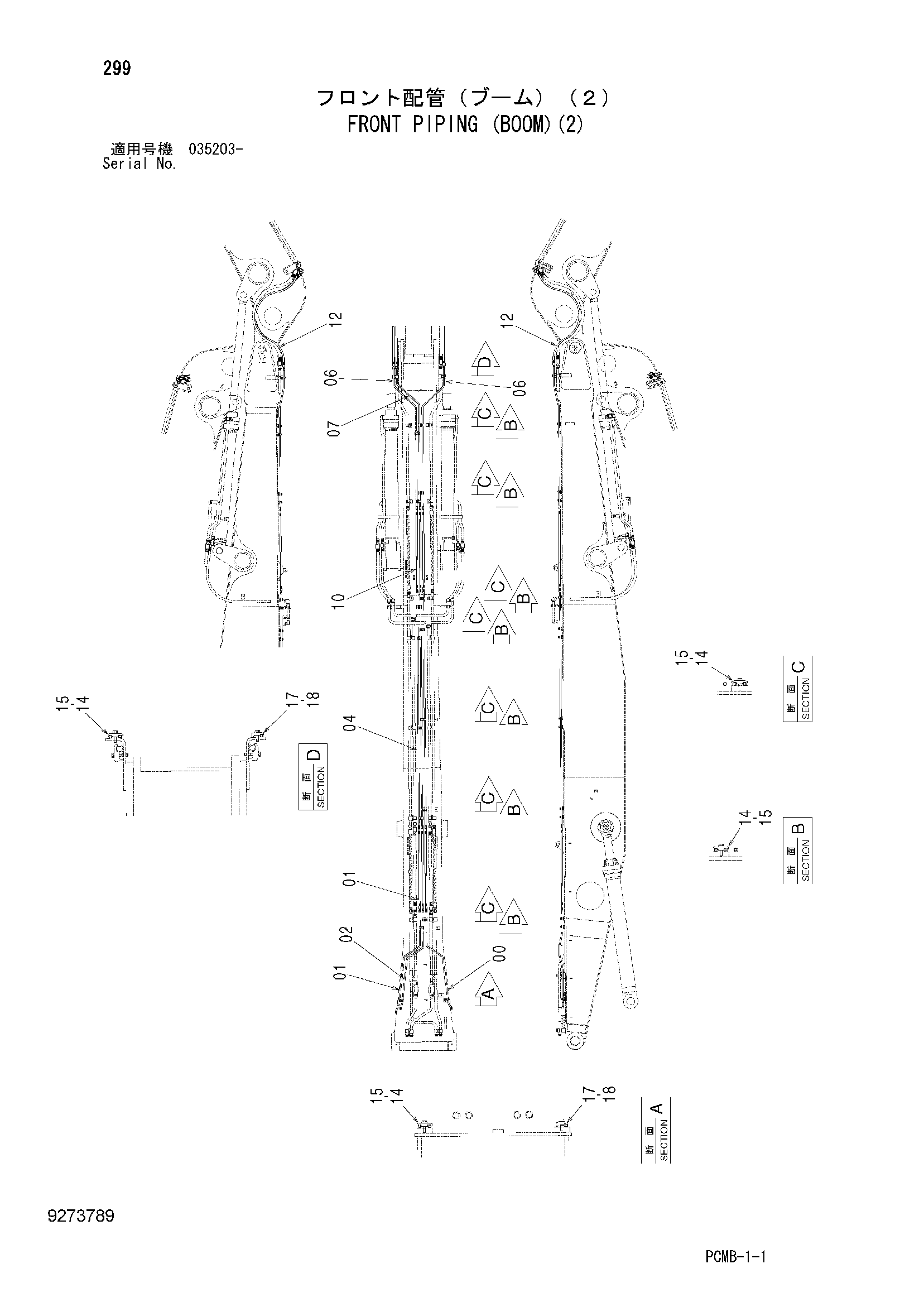

Заводская схема «Гидролинии рабочего оборудования (стрела)(2)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107900 | Трубка | 1 |
| 01 | 8107901 | Трубка | 1 |
| 02 | 8107902 | Трубка | 1 |
| 04 | 9767361 | Трубка | 3 |
| 06 | 8107897 | Трубка | 2 |
| 07 | 8107898 | Трубка | 1 |
| 10 | 4384842 | Шланг | 6 |
| 12 | 4666014 | Шланг | 3 |
| 14 | 4189858 | Хомут трубки | 16 |
| 15 | J271250 | Болт с шайбой | 16 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4190124 | Хомут трубки | 2 |
| 18 | J271245 | Болт с шайбой | 2 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
