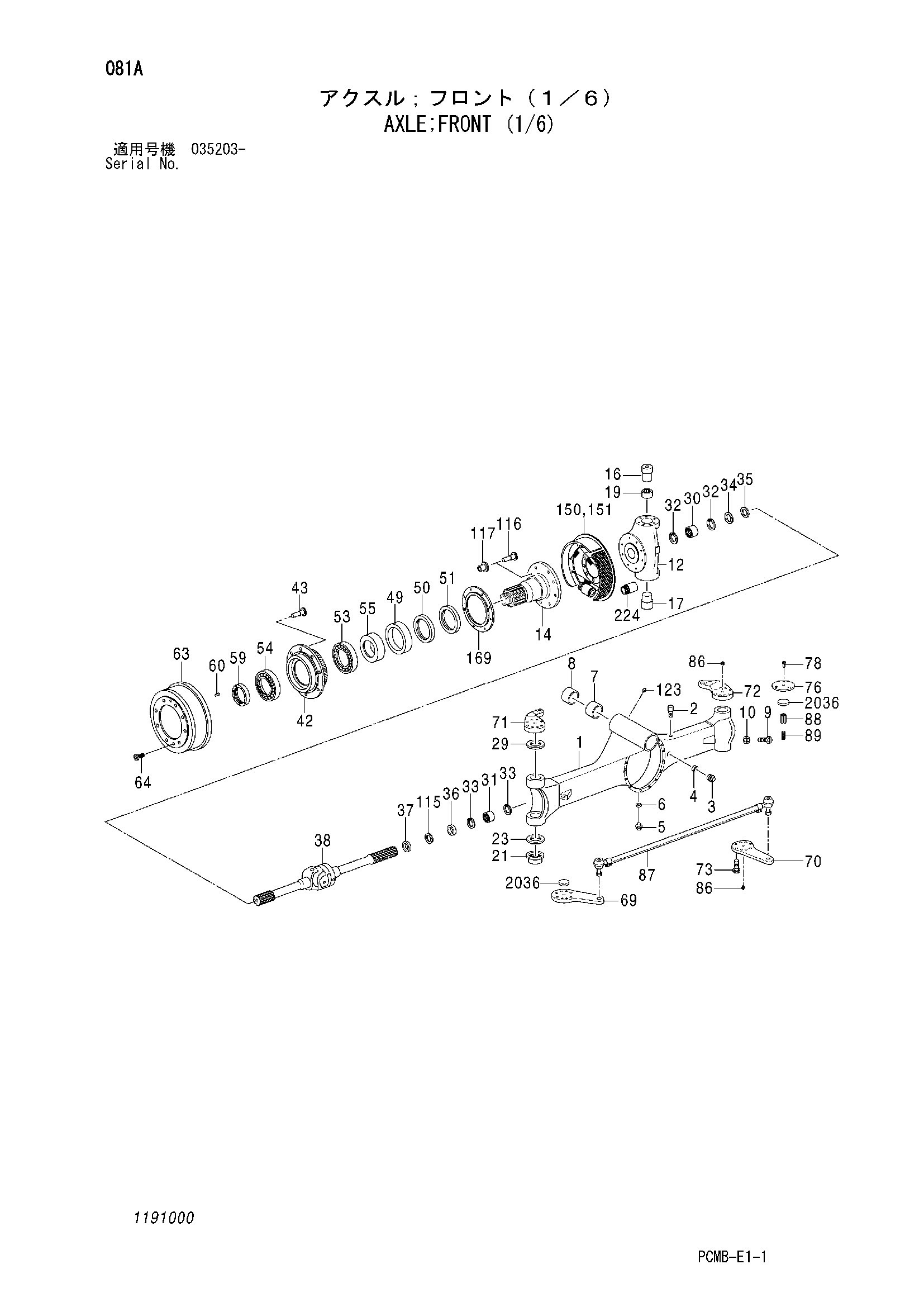

Мост передний (1/6) — HITACHI ZX500W

Заводская схема «Мост передний (1/6)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4654318	Мост передний (1/6)	1
1	1191001	Корпус	1
2	1191002	Сапун	1
5	1191003	Пробка	1
6	1191004	Кольцо	1
7	1191005	Втулка	2
8	1191006	Втулка	2
12	1191007	Кнуккле	2
14	1191008	Шпиндель	2
16	1191009	Палец	2
17	1191009	Палец	2
19	1191010	Втулка	2
21	1191011	Втулка	2
23	1191012	Диск	2
29	1191012	Диск	4
30	1191013	Игольчатый подшипник	2
31	1191014	Игольчатый подшипник	2
32	1191015	Зажим	4
33	1191016	Зажим	4
34	1191017	Уплотнительное кольцо	2
35	1191018	Уплотнительное кольцо	2
36	1191019	Уплотнительное кольцо	2
37	1191020	Уплотнительное кольцо	2
38	1191021	Соединение универсальный	2
42	1191022	HUB	2
43	1191023	Шпилька	48
49	1191024	Кольцо	2
50	1191025	Уплотнительное кольцо	2
51	1191026	Уплотнительное кольцо	2
53	1191027	Подшипник. каток	2
54	1191028	Подшипник. каток	2
55	1191029	Кольцо	2
59	1191030	Гайка	2
60	1191031	Установочный винт	2
63	1191032	Барабан тормоз	2
64	1191033	Винт	4
69	1191034	Рычаг	1
70	1191035	Рычаг	1
73	1191036	Винт	16
76	1191037	Крышка	2
78	1191036	Винт	16
86	1191038	Пресс-маслёнка	4
87	1191039	Шток	1
88	1191040	Палец	4
89	1191041	Палец	4
115	1191042	Диск	2
116	1191043	Шпилька	40
117	1191044	Гайка	40
123	1191038	Пресс-маслёнка	1
150	1191045	Тормоз	2
224	1191046	Гидроцилиндр	2
2036	1191047	Диск	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
