Трубопроводы системы смазки (рукоять) — HITACHI ZX500W

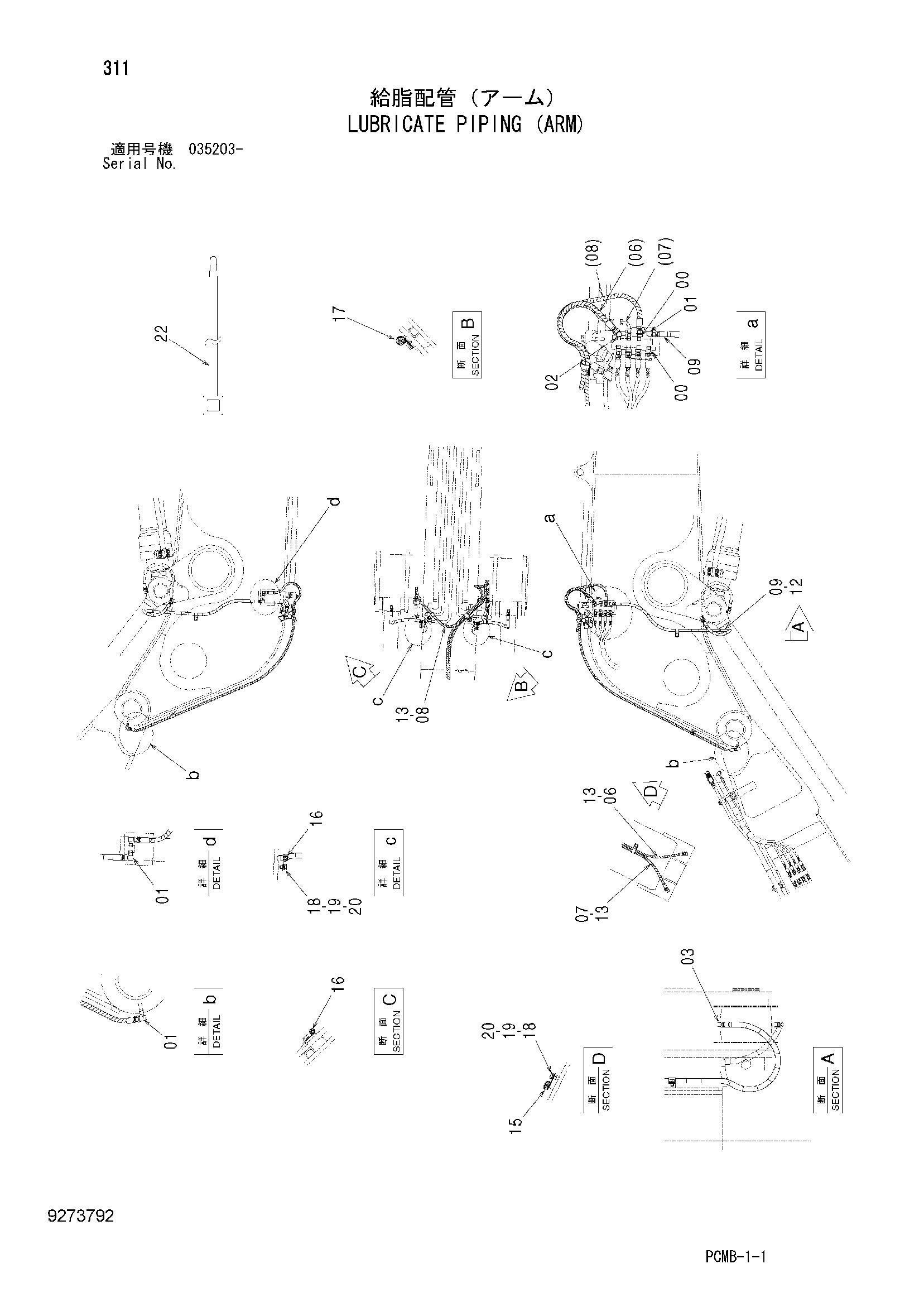

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 6 |
| 01 | 4154656 | Угловой штуцер | 5 |
| 02 | 4154655 | Угловой штуцер | 1 |
| 03 | 4298746 | Угловой штуцер | 2 |
| 06 | 4471885 | Шланг | 1 |
| 07 | 4606619 | Шланг | 1 |
| 08 | 4481447 | Шланг | 1 |
| 09 | 4470566 | Шланг | 2 |
| 12 | 4487206 | Защитный кожух | 1 |
| 13 | 4327293 | Защитный кожух | 10 |
| 15 | 4190292 | Зажим | 1 |
| 16 | 4190253 | Зажим | 3 |
| 17 | 4192035 | Зажим | 1 |
| 18 | J901016 | Болт | 3 |
| 19 | A590910 | Пружинная шайба | 3 |
| 20 | A590110 | Плоская шайба | 3 |
| 22 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
