Отдельный (кондиционер)(1) — HITACHI ZX500W

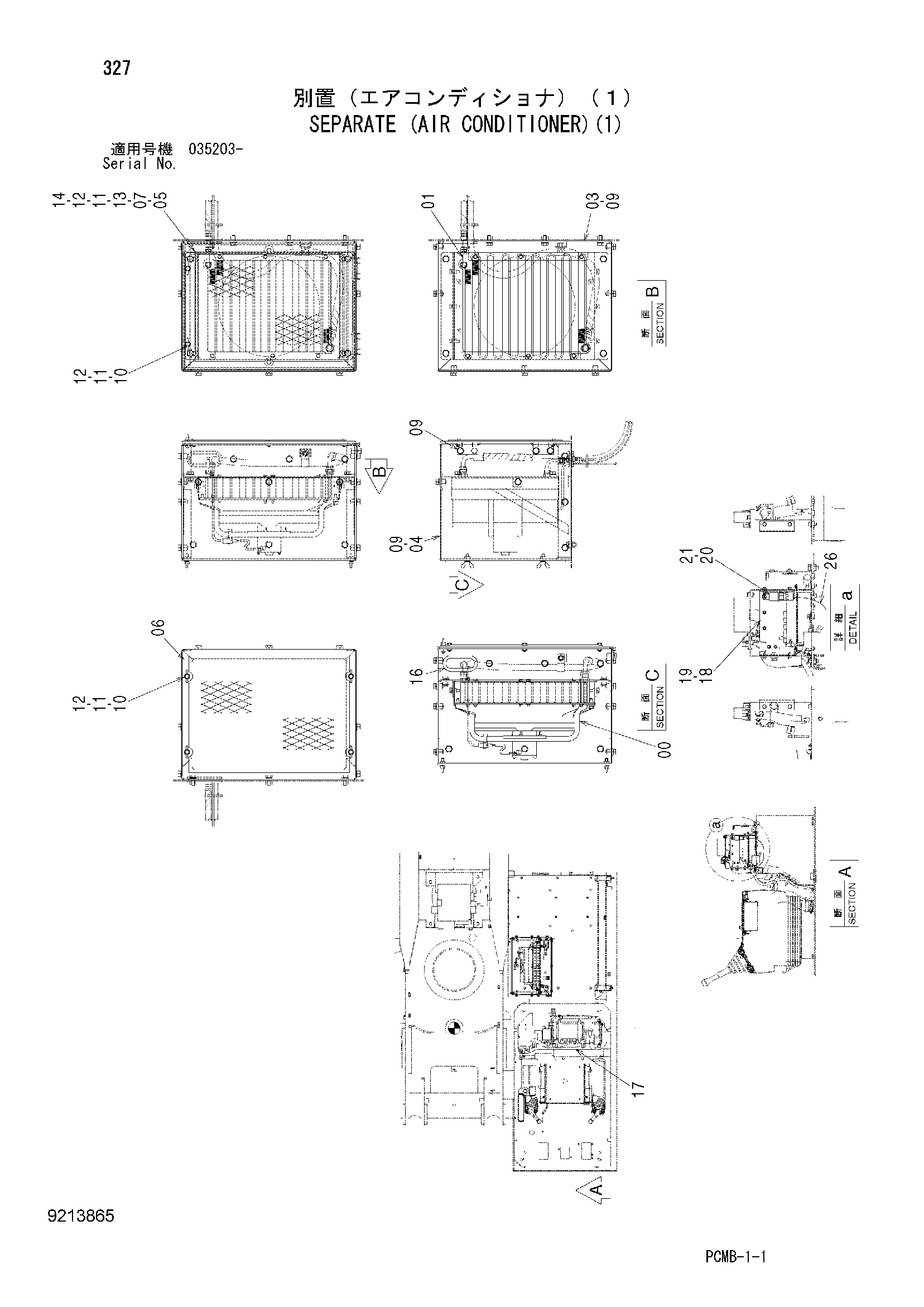

Заводская схема «Отдельный (кондиционер)(1)» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406818 | Конденсатор | 1 |
| 01 | 4408210 | Трубка | 1 |
| 03 | 7035346 | Кронштейн | 1 |
| 04 | 7035332 | Крышка | 1 |
| 05 | 8073797 | Крышка | 1 |
| 06 | 8073799 | Крышка | 1 |
| 07 | 8073798 | Сетка | 1 |
| 09 | J271025 | Болт с шайбой | 25 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | M360825 | Болт винг | 6 |
| 11 | A590908 | Пружинная шайба | 12 |
| 12 | A590108 | Плоская шайба | 12 |
| 13 | J900820 | Болт | 6 |
| 14 | J950008 | Гайка | 6 |
| 16 | 4209956 | Резиновая втулка | 1 |
| 18 | 8082783 | Кронштейн | 1 |
| 19 | J260616 | Болт с шайбой | 4 |
| 19A | J900616 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | 4414207 | Реле | 1 |
| 21 | J460614 | Винт с шайбой | 1 |
| 26 | 3098129 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
