Стрела 10.0m — HITACHI ZX500W

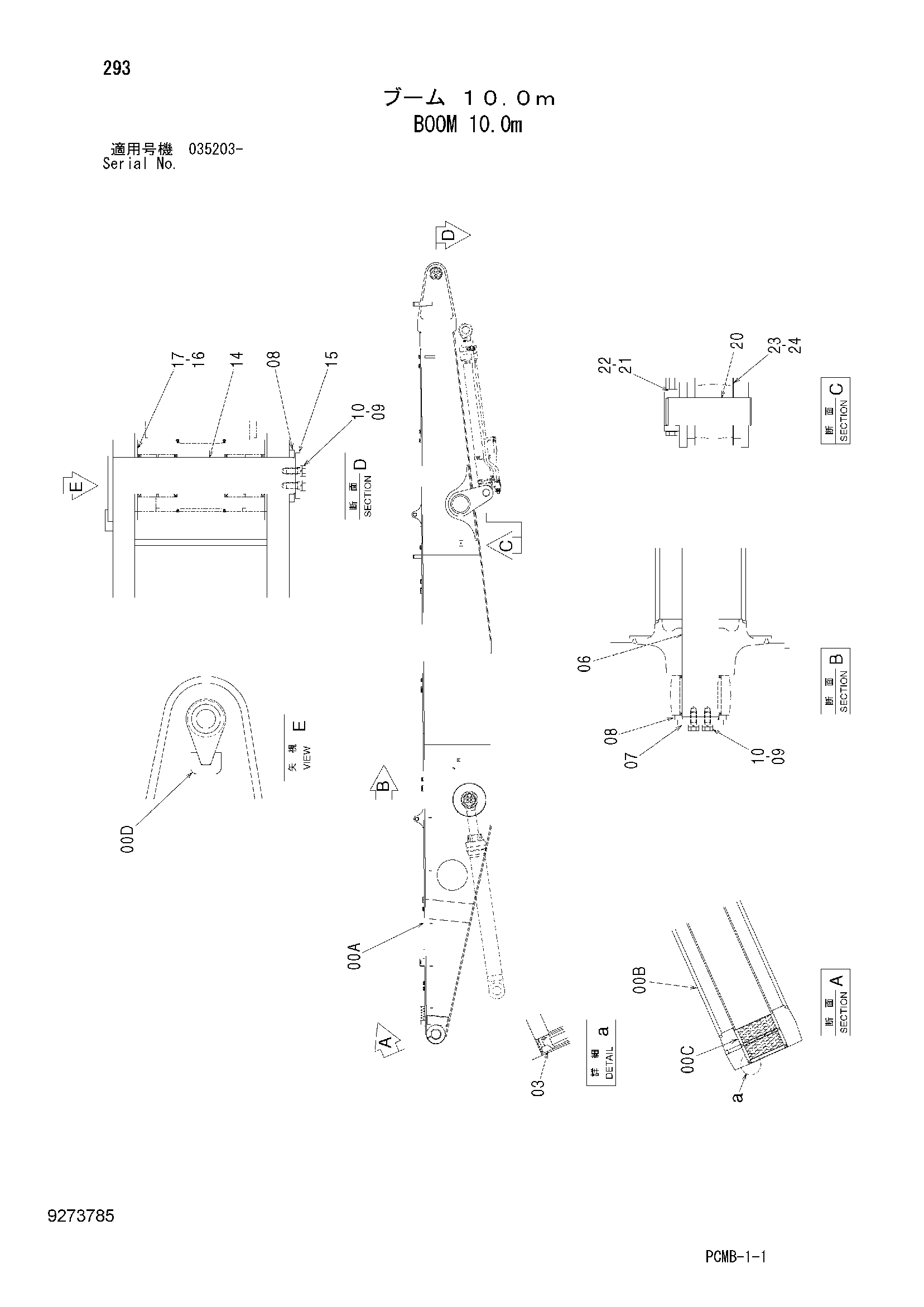

Заводская схема «Стрела 10.0m» для HITACHI ZX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-D | 7052029 | Стрела | 1 |
| 00A | 6025232 | Стрела | 1 |
| 00B | 4334120 | Проставка | 1 |
| 00C | 3055205 | Втулка | 2 |
| 00D | 4299048 | Ограничитель | 1 |
| 03 | 4251752 | Пылезащитное уплотнение | 2 |
| 06 | 3038823 | Палец | 1 |
| 07 | 4117700 | Ограничитель | 2 |
| 08 | 4040931 | Шайба | 3 |
| 09 | A590920 | Пружинная шайба | 11 |
| 10 | J912050 | Болт | 11 |
| 14 | 8108163 | Палец | 1 |
| 15 | 4206989 | Ограничитель | 1 |
| 16 | 4651551 | Регулировочная шайба 1.0mm | 2 |
| 17 | 4651552 | Регулировочная шайба 2.0mm | 2 |
| 20 | 3088751 | Палец | 2 |
| 21 | 4435128 | Стопорный палец | 2 |
| 22 | J950022 | Гайка | 4 |
| 23 | 4444284 | Упорная пластина 1.0mm | 4 |
| 24 | 4444285 | Упорная пластина 2.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
