Расширительный бачок — HITACHI ZX500LCH

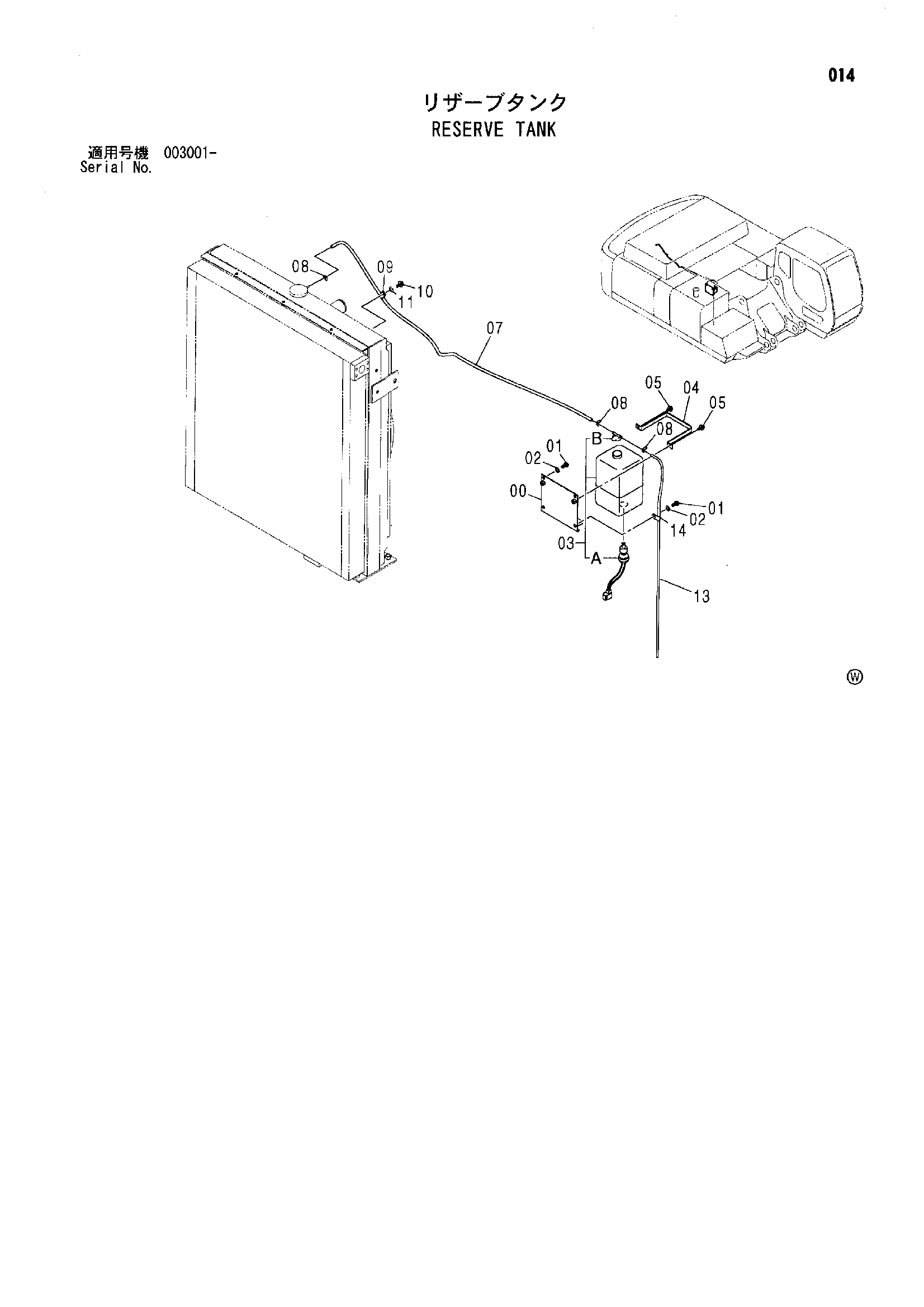

Заводская схема «Расширительный бачок» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088811 | Кронштейн | 1 |
| 01 | J901220 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | 4206452 | Бак воды | 1 |
| 03A | 4237651 | Выключатель уровень | 1 |
| 03B | 4237650 | Колпачок | 1 |
| 04 | 4436081 | Хомут | 1 |
| 05 | J011025 | Болт с шайбой | 2 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 05 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 07 | 4443891 | Водяной шланг | 1 |
| 08 | 4508575 | Хомут шланга | 3 |
| 09 | 4190272 | Зажим | 1 |
| 10 | J011020 | Болт с шайбой | 1 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 10 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 11 | A590110 | Плоская шайба | 1 |
| 13 | 4206453 | Виниловый шланг | 1 |
| 14 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
