Гидроцилиндр стрелы (левый) — HITACHI ZX500LCH

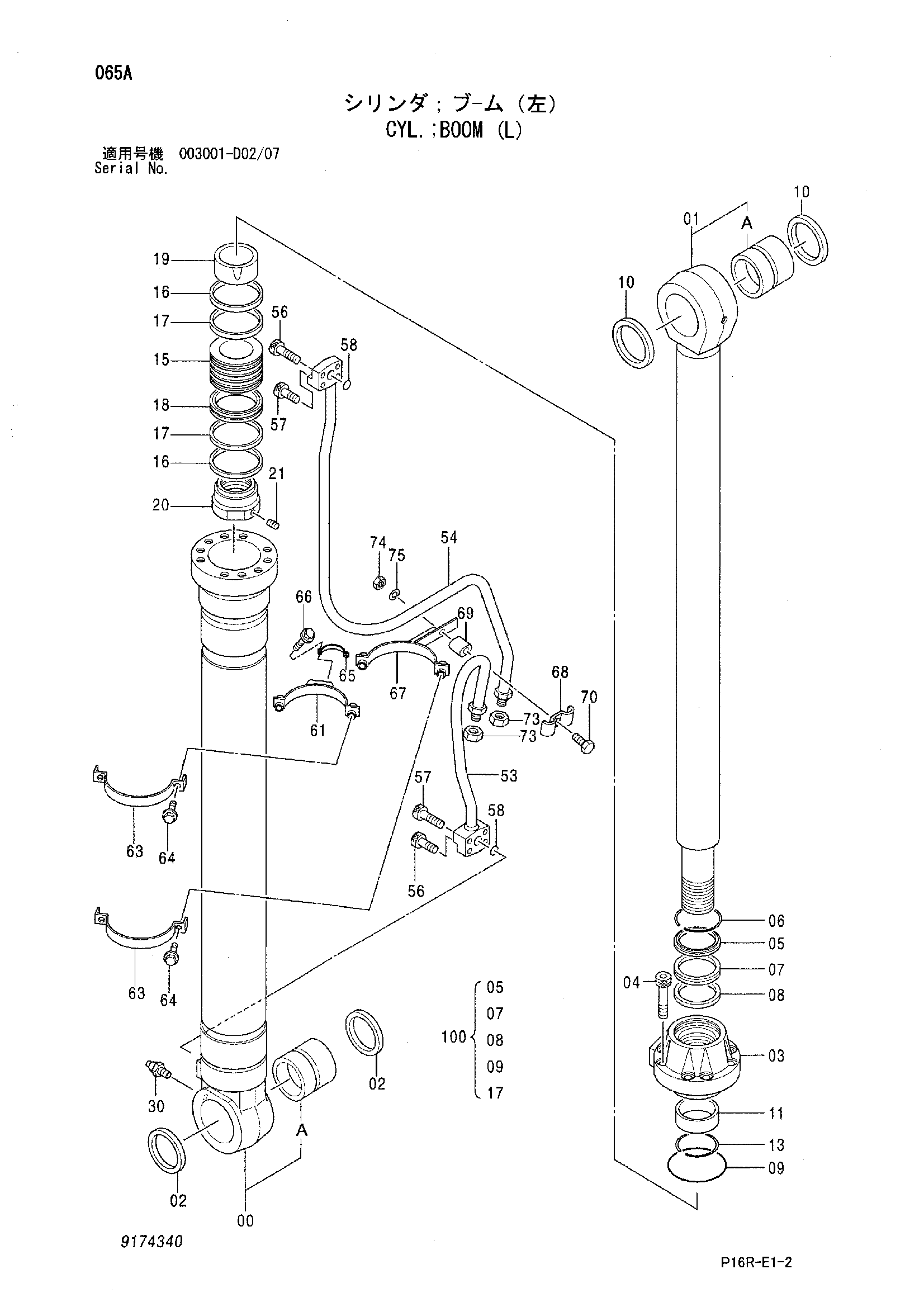

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9174340 | Гидроцилиндр стрелы | 1 | |
| 00-30 | 9187754 | Гидроцилиндр стрелы | 1 |
| 00 | 7035471 | Труба гидроцилиндра | 1 |
| 00 | 7038394 | Труба гидроцилиндра | 1 |
| 00A | 3083938 | Втулка | 1 |
| 01 | 7035476 | Шток поршня | 1 |
| 01A | 3083925 | Втулка | 1 |
| 02 | 4411612 | Пылезащитное уплотнение | 2 |
| 03 | 1025101 | Головка гидроцилиндра | 1 |
| 04 | M342700 | Болт с внутренним шестигранником | 8 |
| 05 | 4370927 | Пылезащитное уплотнение | 1 |
| 06 | 4370058 | Стопорное кольцо | 1 |
| 07 | 4411659 | Уплотнение | 1 |
| 08 | 4411656 | Кольцо | 1 |
| 09 | 4393350 | Уплотнительное кольцо | 1 |
| 10 | 4411613 | Пылезащитное уплотнение | 2 |
| 11 | 4370337 | Втулка | 1 |
| 13 | 4372816 | Стопорное кольцо | 1 |
| 15 | 3080654 | Поршень | 1 |
| 16 | 4370063 | Кольцо тефлон | 2 |
| 17 | 4370064 | Износостойкое кольцо | 2 |
| 18 | 4370062 | Уплотнительное кольцо | 1 |
| 19 | 2044681 | Кольцо амортизатор | 1 |
| 20 | 3062096 | Гайка | 1 |
| 21 | 4201806 | Установочный винт | 1 |
| 30 | J75482 | Пресс-маслёнка | 1 |
| 53 | 8074374 | Трубка | 1 |
| 54 | 8074373 | Трубка | 1 |
| 56 | M341245 | Болт с внутренним шестигранником | 4 |
| 57 | M341260 | Болт с внутренним шестигранником | 4 |
| 58 | A811035 | Уплотнительное кольцо | 2 |
| 61 | 8068103 | Хомут | 1 |
| 61 | 8079073 | Хомут | 1 |
| 63 | 3080222 | Хомут | 2 |
| 63 | 3088474 | Хомут | 2 |
| 64 | J011035 | Болт с шайбой | 4 |
| 64 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 64 | J271035 замена: J222010 | Болт с шайбой | 4 |
| 65 | 4174241 | Хомут трубки | 1 |
| 66 | J011025 | Болт с шайбой | 2 |
| 66 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 66 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 67 | 8074370 | Хомут | 1 |
| 67 | 8080074 | Хомут | 1 |
| 68 | 4229234 | Хомут трубки | 1 |
| 69 | 4410980 | Проставка | 1 |
| 70 | J901265 | Болт | 1 |
| 73 | 4260204 | Колпачок | 2 |
| 74 | J950012 | Гайка | 1 |
| 75 | A590912 | Пружинная шайба | 1 |
| 100 | 9180582 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
