Пилотные гидролинии (4-2) — HITACHI ZX500LCH

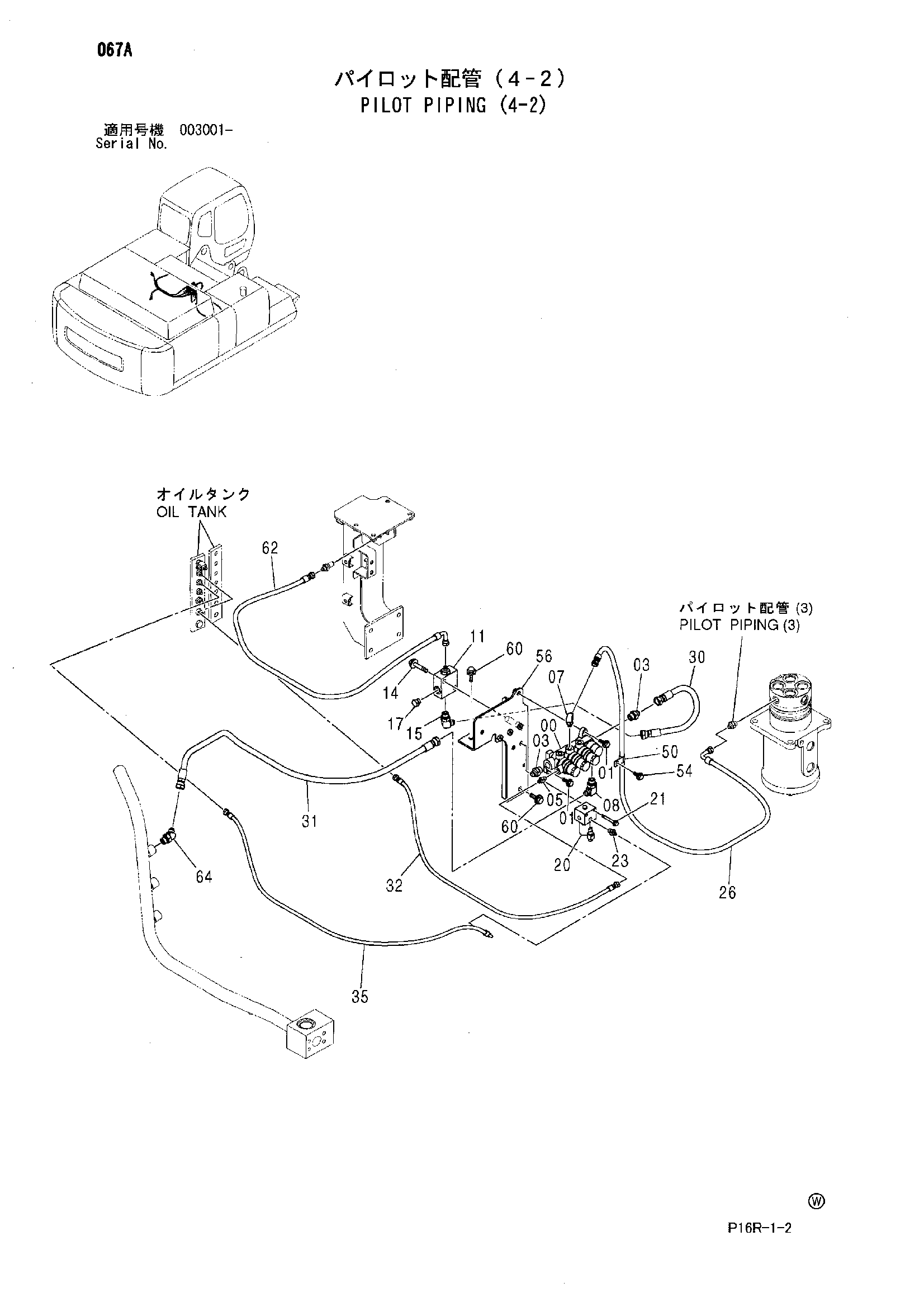

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218209 | Электромагнитный клапан | 1 |
| 01 | J011035 | Болт с шайбой | 2 |
| 01 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 01 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 03 | A852144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 9123033 | Обратный клапан | 1 |
| 14 | J021060 | Болт с шайбой | 2 |
| 14 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 14 | J271060 замена: J222010 | Болт с шайбой | 2 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4261289 | Клапан SOL. | 1 |
| 21 | J010865 | Болт с шайбой | 2 |
| 21 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 21 | J260865 замена: A590108 | Болт с шайбой | 2 |
| 23 | A852122 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4442655 | Шланг | 1 |
| 30 | 4366756 | Шланг | 1 |
| 31 | 4452749 | Шланг | 1 |
| 32 | 4447833 | Шланг | 1 |
| 35 | 4459252 | Шланг | 1 |
| 50 | 4190275 | Зажим | 1 |
| 54 | J021025 | Болт с шайбой | 1 |
| 54 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 54 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 56 | 7042630 | Кронштейн | 1 |
| 60 | J031230 | Болт с шайбой | 2 |
| 60 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 60 | J281230 замена: 4249324 | Болт с шайбой | 2 |
| 62 | 4459255 | Шланг | 1 |
| 64 | A852244 | Угловой штуцер | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
