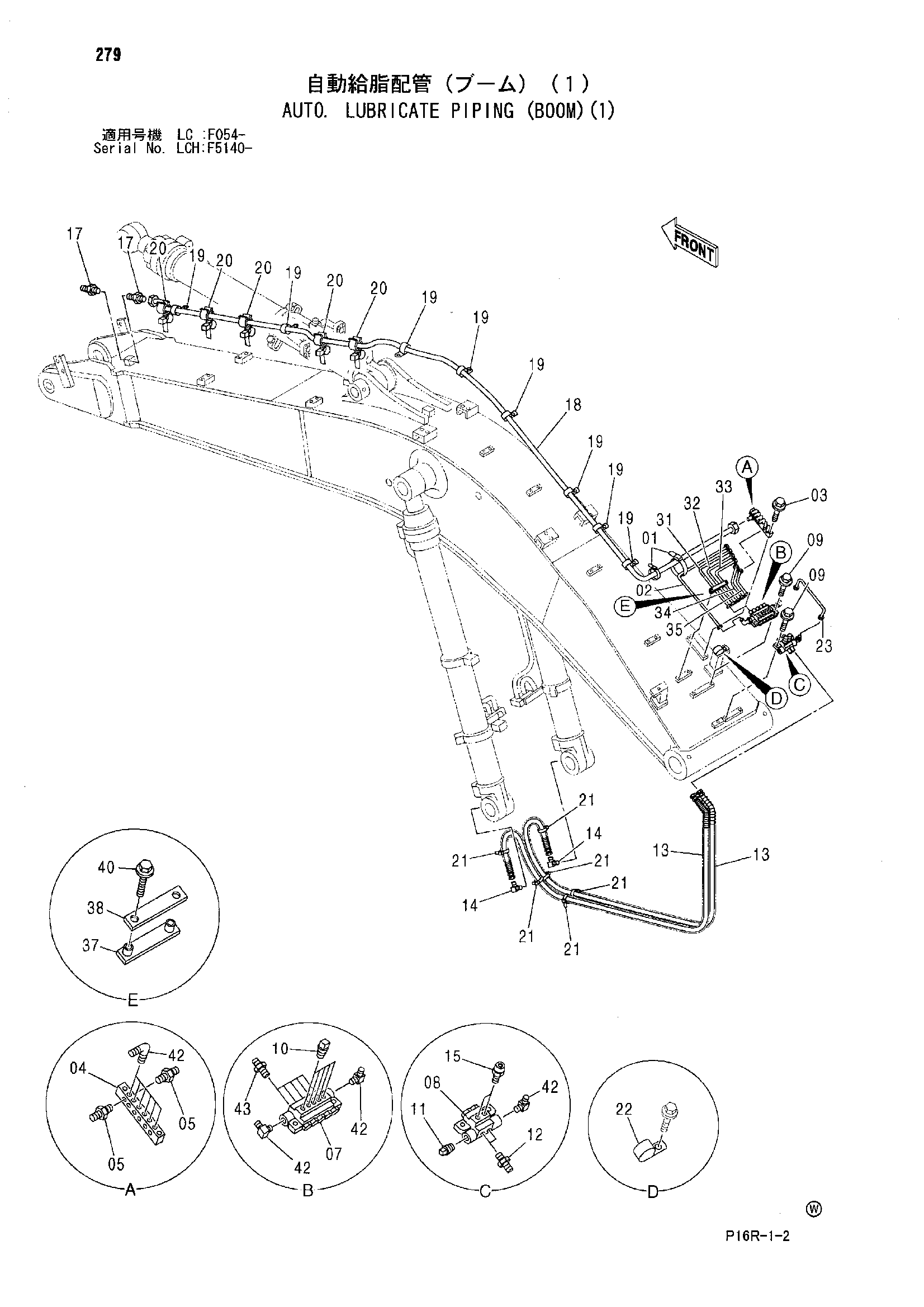

Автоматический. трубопроводы системы смазки (стрела)(1) — HITACHI ZX500LCH
Заводская схема «Автоматический. трубопроводы системы смазки (стрела)(1)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 2 |
| 02 | 4207318 | Шланг | 1 |
| 03 | J271050 | Болт с шайбой | 2 |
| 03A | J901050 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4466640 | Блок | 1 |
| 05 | 4215650 | Адаптер | 2 |
| 07 | 4476337 | Клапан дивидер | 1 |
| 08 | 4476345 | Клапан дивидер | 1 |
| 09 | J260830 | Болт с шайбой | 4 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 94-2021 | Пробка | 5 |
| 11 | 94-2022 | Пробка | 1 |
| 12 | 4367300 | Адаптер | 2 |
| 13 | 4603263 | Шланг | 2 |
| 14 | 4298746 | Угловой штуцер | 2 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 17 | 4215650 | Адаптер | 2 |
| 18 | 4466666 | Шланг | 1 |
| 19 | 4190274 | Зажим | 8 |
| 20 | 4463374 | Хомут шланга | 5 |
| 21 | 4467676 | Ленточный зажим | 10 |
| 22 | 4190263 | Зажим | 1 |
| 23 | 4603878 | Шланг | 1 |
| 31 | 4209727 | Шланг | 1 |
| 32 | 4203161 | Шланг | 1 |
| 33 | 4305747 | Шланг | 1 |
| 34 | 4607461 | Шланг | 1 |
| 35 | 4607460 | Шланг | 1 |
| 37 | 9760736 | Хомут | 1 |
| 38 | 9760738 | Хомут | 1 |
| 40 | J271060 | Болт с шайбой | 2 |
| 40A | J901060 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4154656 | Угловой штуцер | 9 |
| 43 | 4367300 | Адаптер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
