Гидролинии рабочего оборудования (1)(NPK гидромолот) — HITACHI ZX500LCH

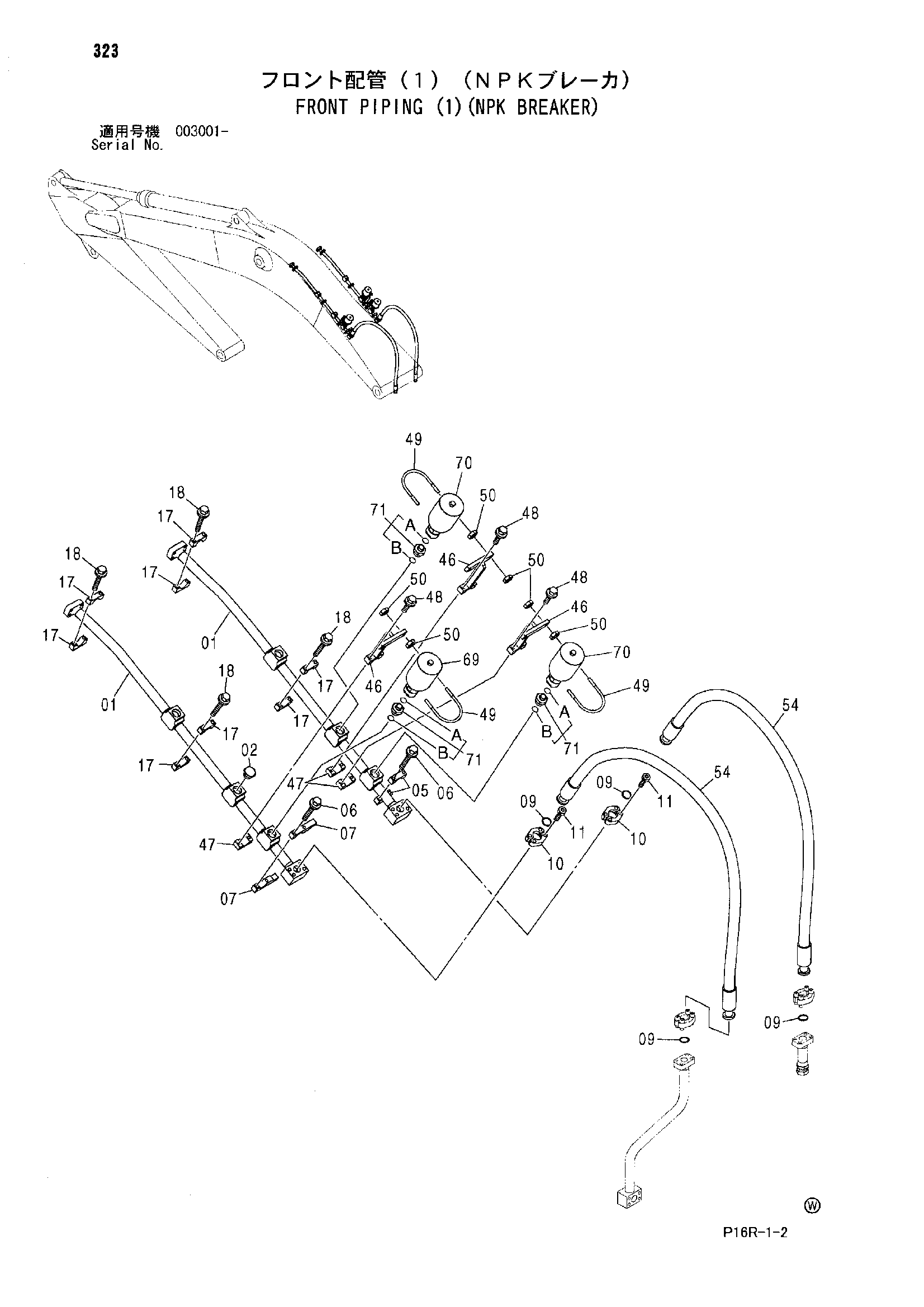

Заводская схема «Гидролинии рабочего оборудования (1)(NPK гидромолот)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8075907 | Трубка | 2 |
| 02 | A885000 | Пробка | 1 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 05 | 4334364 | Хомут трубки | 2 |
| 06 | J011285 | Болт с шайбой | 4 |
| 06 | J271285 замена: J901285 | Болт с шайбой | 4 |
| 06 | J271285 замена: J222012 | Болт с шайбой | 4 |
| 07 | 4347727 | Хомут трубки | 2 |
| 09 | 4508805 | Уплотнительное кольцо | 4 |
| 10 | 4089703 | Разъёмный фланец | 4 |
| 11 | M341445 | Болт с внутренним шестигранником | 8 |
| 17 | 4334364 | Хомут трубки | 8 |
| 18 | J011285 | Болт с шайбой | 8 |
| 18 | J271285 замена: J901285 | Болт с шайбой | 8 |
| 18 | J271285 замена: J222012 | Болт с шайбой | 8 |
| 46 | 8056999 | Кронштейн | 3 |
| 47 | 4317910 | Хомут трубки | 3 |
| 48 | J011255 | Болт с шайбой | 6 |
| 48 | J271255 замена: J901255 | Болт с шайбой | 6 |
| 48 | J271255 замена: J222012 | Болт с шайбой | 6 |
| 49 | 4289010 | U-образный болт | 3 |
| 50 | J950012 | Гайка | 12 |
| 54 | 4344300 | Шланг | 2 |
| 69 | 4461979 | Гидроаккумулятор | 1 |
| 70 | 4461977 | Гидроаккумулятор | 2 |
| 71 | 4464962 | Адаптер | 3 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 71B | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
