Пилотные гидролинии (снятие устройство) — HITACHI ZX500LCH

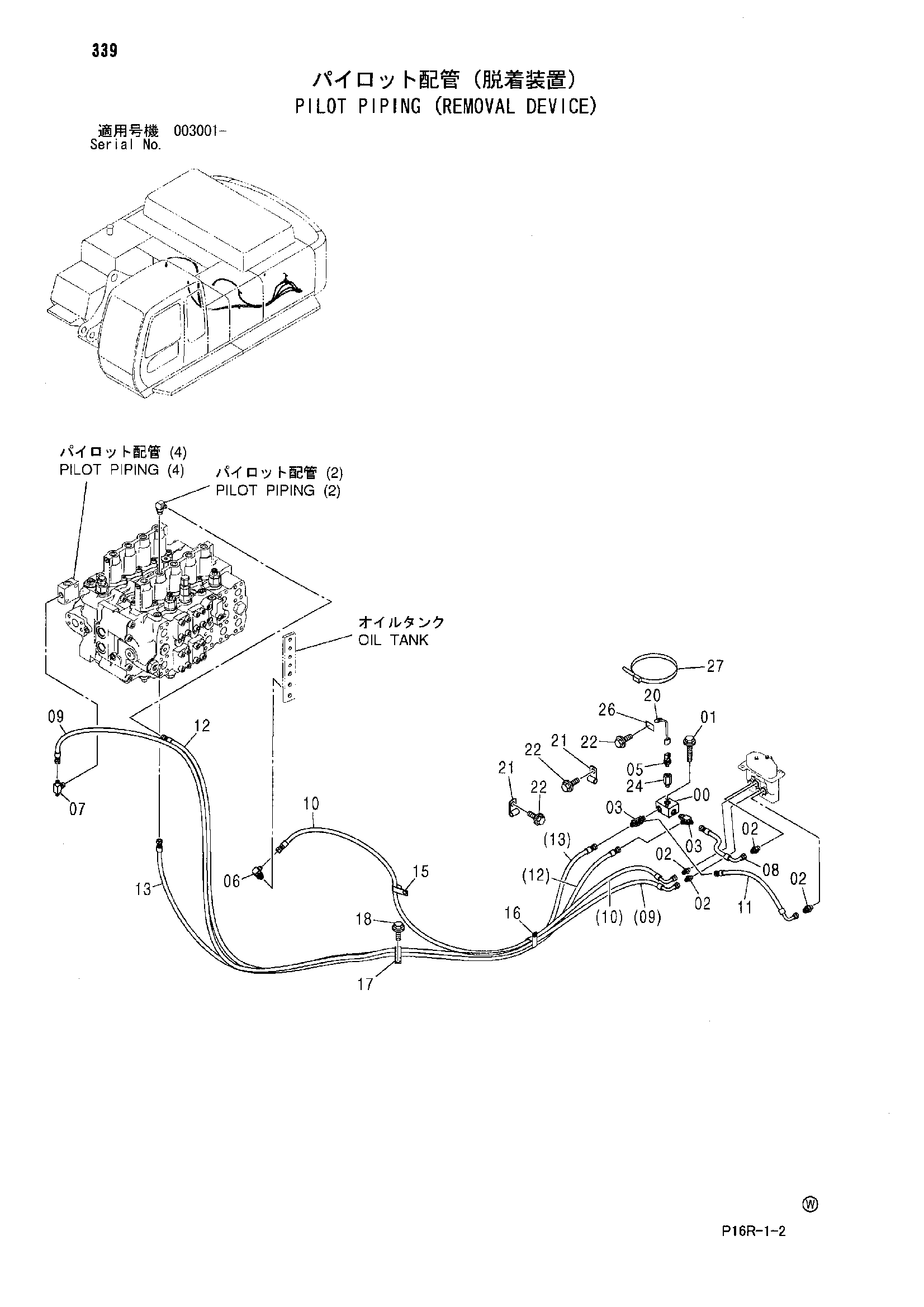

Заводская схема «Пилотные гидролинии (снятие устройство)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195759 | Челночный клапан | 1 |
| 01 | J011055 | Болт с шайбой | 2 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 01 | J271055 замена: J222010 | Болт с шайбой | 2 |
| 02 | A852123 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852423 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4436535 | Датчик давления | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4226388 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4436254 | Шланг | 1 |
| 09 | 4457508 | Шланг | 1 |
| 10 | 4457505 | Шланг | 1 |
| 11 | 4457503 | Шланг | 1 |
| 12 | 4457509 | Шланг | 1 |
| 13 | 4457510 | Шланг | 1 |
| 15 | 4190282 | Зажим | 1 |
| 16 | 4190291 | Зажим | 1 |
| 17 | 4190264 | Зажим | 1 |
| 18 | J011020 | Болт с шайбой | 1 |
| 18 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 18 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 20 | 4456689 | Жгут проводов | 1 |
| 21 | 4190261 | Зажим | 2 |
| 22 | J011022 | Болт с шайбой | 3 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 22 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 24 | 4202564 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4257159 | Кронштейн | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
