Механизм натяжения — HITACHI ZX500LCH

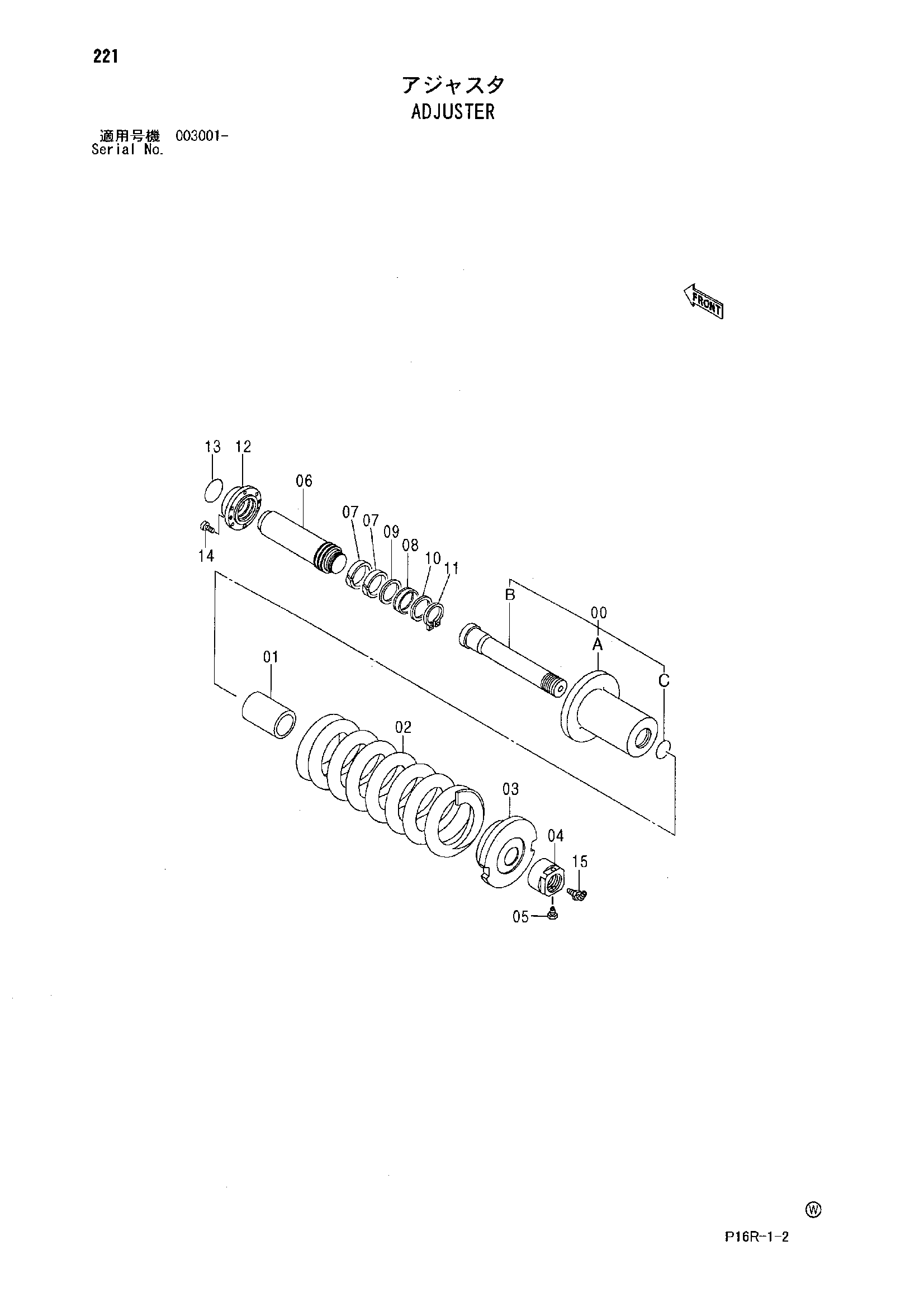

Заводская схема «Механизм натяжения» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156834 | Механизм натяжения в сборе | 2 | |
| 00 | 9156835 | Гидроцилиндр. в сборе | 1 |
| 00A | 2043072 | Гидроцилиндр | 1 |
| 00B | 2040459 | Шток | 1 |
| 00C | 4071223 | Уплотнительное кольцо | 1 |
| 01 | 4379383 | Проставка | 1 |
| 02 | 2033235 замена: 3102858 | Пружина | 1 |
| 02 | 3102858 | Пружина | 1 |
| 03 | 3078041 | Кронштейн | 1 |
| 04 | 4379384 | Гайка | 1 |
| 05 | 4215453 | Болт | 1 |
| 06 | 2040457 | Шток поршня | 1 |
| 07 | 4379385 | Веаринг | 2 |
| 08 | 4291852 | U-образная манжета | 1 |
| 09 | 4291853 | Опорное кольцо | 1 |
| 10 | 4291854 | Пластина | 1 |
| 11 | 991351 | Стопорное кольцо | 1 |
| 12 | 3059755 | Направляющая | 1 |
| 13 | 4502700 | Уплотнительное кольцо | 1 |
| 14 | M341436 | Болт с внутренним шестигранником | 6 |
| 15 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
