Крышка (3-3) — HITACHI ZX500LCH

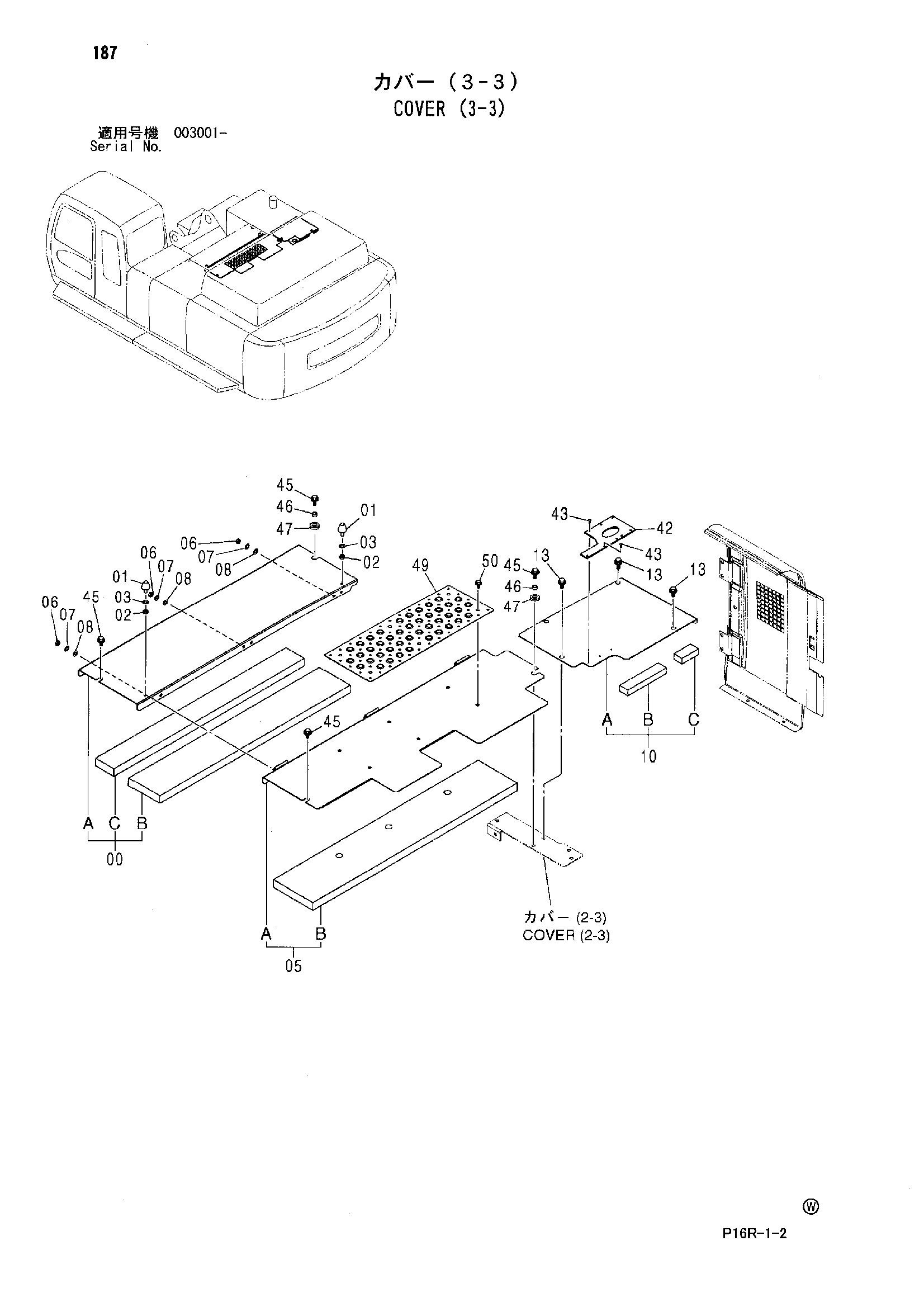

Заводская схема «Крышка (3-3)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039523 | Крышка в сборе | 1 |
| 00A | 7039331 | Крышка | 1 |
| 00B | 4430433 | Резиновая прокладка | 1 |
| 00C | 4434411 | Резиновая прокладка | 1 |
| 01 | 4204586 | Ограничитель | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 05 | 7039366 | Крышка в сборе | 1 |
| 05 | 7043224 | Крышка в сборе | 1 |
| 05A | 7039332 | Крышка | 1 |
| 05A | 7043223 | Крышка | 1 |
| 05B | 4436774 | Резиновая прокладка | 1 |
| 06 | M500807 | Гайка | 6 |
| 07 | A590908 | Пружинная шайба | 6 |
| 08 | A590108 | Плоская шайба | 6 |
| 10 | 8082065 | Крышка в сборе | 1 |
| 10A | 8082066 | Крышка | 1 |
| 10B | 4445479 | Резиновая прокладка | 1 |
| 10C | 4445540 | Резиновая прокладка | 1 |
| 13 | J031230 | Болт с шайбой | 4 |
| 13 | J281225 замена: J901225 | Болт с шайбой | 4 |
| 13 | J281225 замена: 4249324 | Болт с шайбой | 4 |
| 42 | 4445511 | Резиновая прокладка | 1 |
| 43 | 4425573 | Зажим | 8 |
| 45 | J031235 | Болт с шайбой | 4 |
| 45 | J281235 замена: J901235 | Болт с шайбой | 4 |
| 45 | J281235 замена: 4249324 | Болт с шайбой | 4 |
| 46 | 4435575 | Проставка | 2 |
| 47 | 4456191 | Резиновая прокладка | 2 |
| 49 | 3091338 | Крышка | 1 |
| 50 | J031030 | Болт с шайбой | 6 |
| 50 | J281030 замена: J901030 | Болт с шайбой | 6 |
| 50 | J281030 замена: 4486055 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
