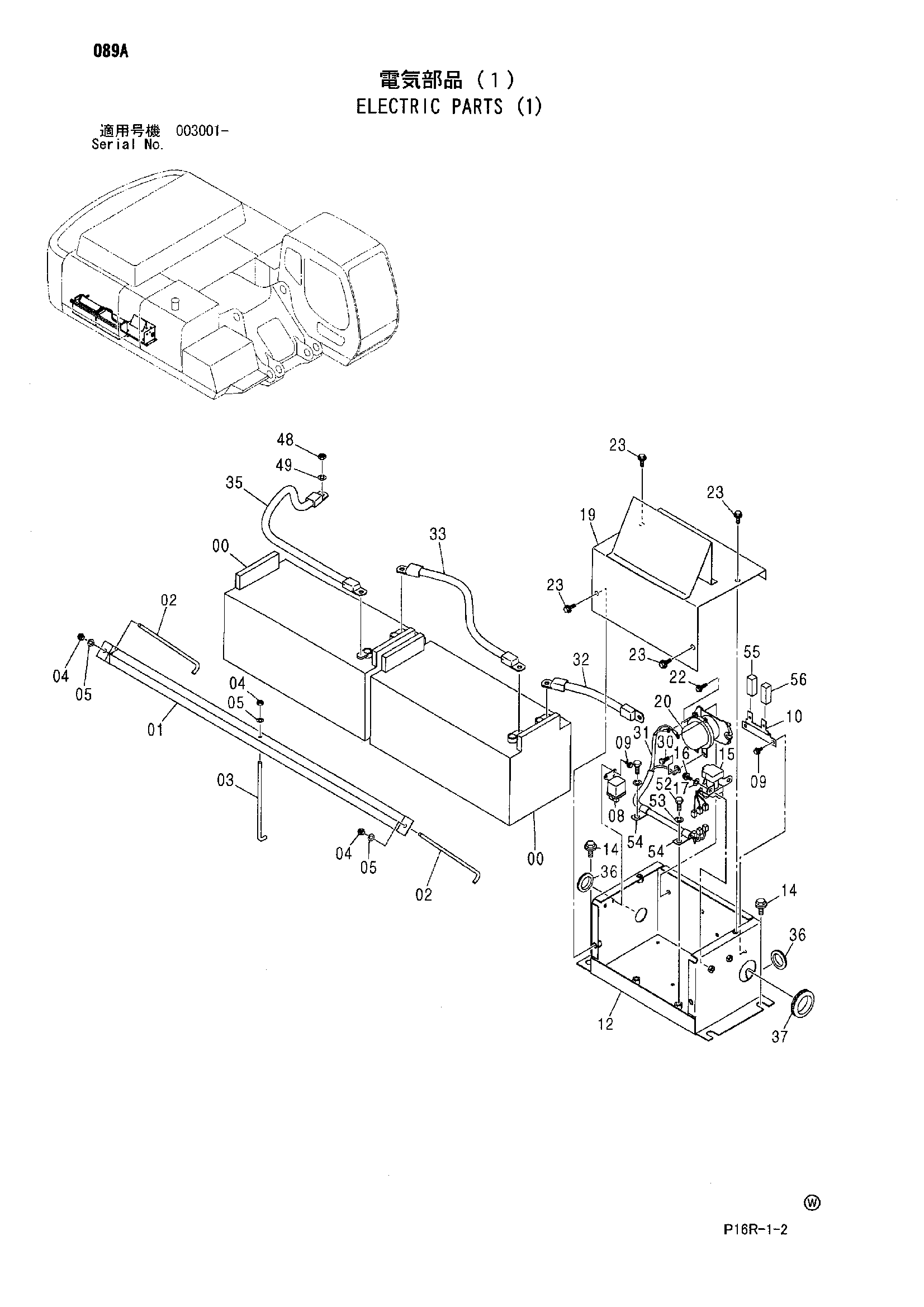

Электрооборудование (1) — HITACHI ZX500LCH

Заводская схема «Электрооборудование (1)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4192421	Аккумулятор	2
01	8059085	Держатель	1
02	4286840	Болт	2
03	4286841	Болт	1
04	M500807	Гайка	3
05	A590908	Пружинная шайба	3
08	4251587	Реле	1
09	J020614	Болт с шайбой	4
09	J260614 замена: J900614	Болт с шайбой	4
09	J260614 замена: A590106	Болт с шайбой	4
10	4297280	Кронштейн	1
12	6019189	Короб реле	1
14	J031230	Болт с шайбой	4
14	J281230 замена: J901230	Болт с шайбой	4
14	J281230 замена: 4249324	Болт с шайбой	4
15	4279835	Реле защитный	1
16	J010814	Болт с шайбой	2
16	J260814 замена: J900816	Болт с шайбой	2
16	J260814 замена: A590108	Болт с шайбой	2
17	A590108	Плоская шайба	2
19	8077722	Крышка	1
20	4255762	Реле аккумулятор	1
22	J020825	Болт с шайбой	2
22	J260825 замена: J900825	Болт с шайбой	2
22	J260825 замена: A590108	Болт с шайбой	2
23	J021025	Болт с шайбой	4
23	J271025 замена: J901025	Болт с шайбой	4
23	J271025 замена: J222010	Болт с шайбой	4
30	J900820	Болт	1
31	2045194	Жгут проводов	1
32	4295912	Жгут проводов	1
33	4271827	Жгут проводов	1
35	4453579	Жгут проводов	1
35	4640130	Жгут проводов	1
36	4211059	Резиновая втулка	2
37	4207839	Резиновая втулка	1
48	J950010	Гайка	1
49	A590910	Пружинная шайба	1
52	J901020	Болт	2
53	A590910	Пружинная шайба	2
54	4190273	Зажим	2
55	4315323	Фусибле-линк	1
56	4315324	Фусибле-линк	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
