Кабина (1)<LCH> — HITACHI ZX500LCH

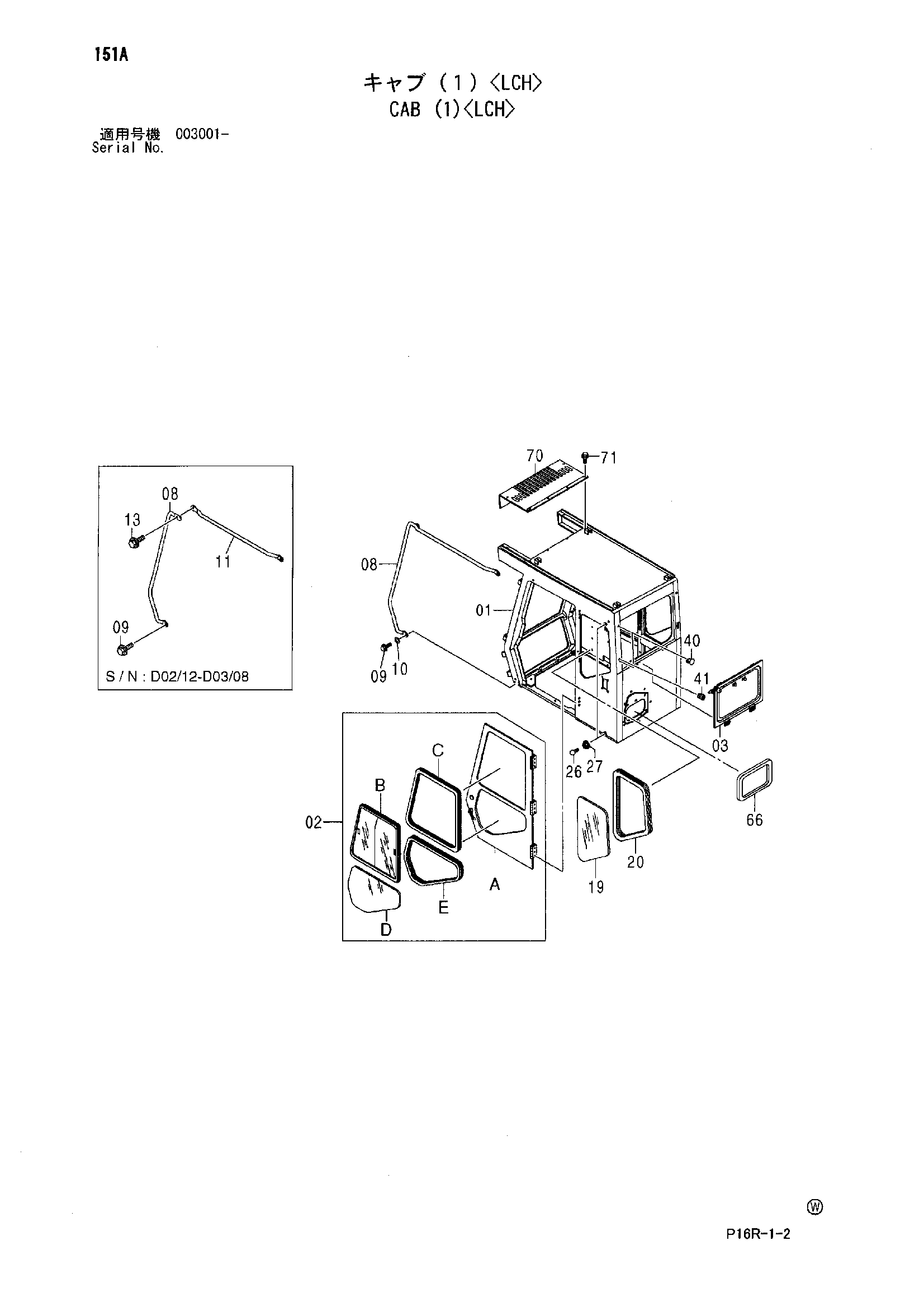

Заводская схема «Кабина (1)<LCH>» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4473825	Рама	1
01	4613961	Рама	1
02	4474308	Дверь	1
02	4613971	Дверь	1
02A	4474295	Дверь	1
02A	4613964	Дверь	1
02B	4613462	Рамка окна	1
02C	4471306	Резиновая прокладка	1
02C	4474306	Резиновая прокладка	1
02D	4464609	Стекло	1
02D	4613967	Стекло	1
02E	4464599	Резиновая прокладка	1
02E	4613968	Резиновая прокладка	1
03	4474289	Задний окно	1
03	4610287	Задний окно	1
08	4467014 замена: 4612010	Поручень	1
08	4467014 замена: 4612009	Поручень	1
08	4467014 замена: 4473852	Поручень	1
08	4612010 замена: 4467014	Поручень	1
08	4467014	Поручень	1
09	J011035	Болт с шайбой	3
09	J011035	Болт с шайбой	2
09	J271035 замена: J901035	Болт с шайбой	2
09	J271035 замена: J222010	Болт с шайбой	2
09	J271035 замена: J901035	Болт с шайбой	3
09	J271035 замена: J222010	Болт с шайбой	3
10	4255309	Плоская шайба	3
11	4612009 замена: 4467014	Поручень	1
13	4473852	Болт с шайбой	1
19	4387922	Стекло	1
19	4613981	Стекло	1
20	4387925	Резиновая прокладка	1
26	4204586	Ограничитель	2
26	4607408	Ограничитель	2
27	4341450	Гайка к-св	2
40	4374624	Зажим	2
41	4266963	Резиновая втулка	1
66	4453667	Резиновая прокладка	1
70	4474315	Крышка	1
70	4612777	Крышка	1
71	J021025	Болт с шайбой	6
71	J271025 замена: J901025	Болт с шайбой	6
71	J271025 замена: J222010	Болт с шайбой	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
