Топливоподкачивающий насос — HITACHI ZX500LCH

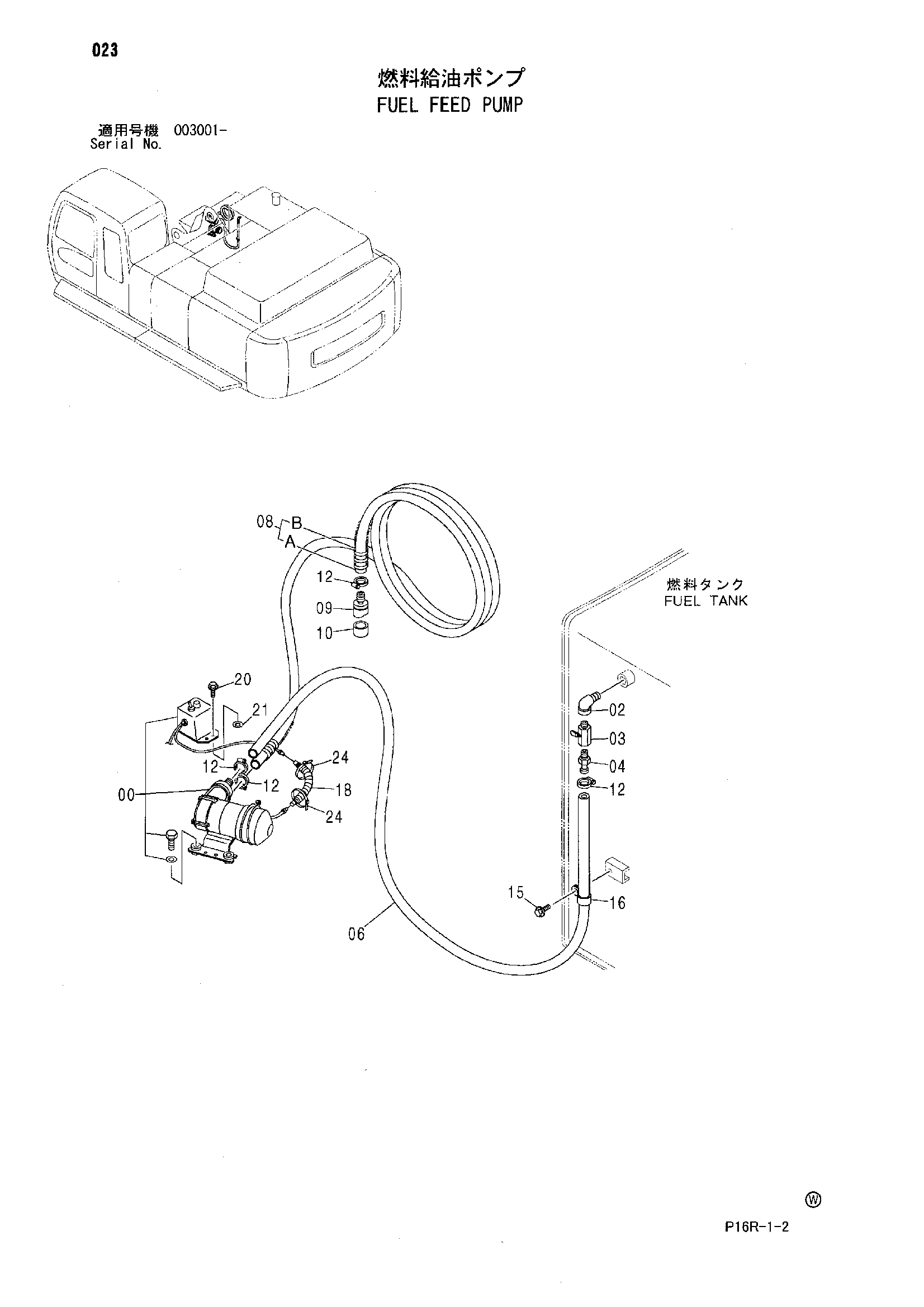

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4231912 | Насос | 1 |
| 02 | 94-0632 | Угловой штуцер | 1 |
| 03 | 4194712 | Кран | 1 |
| 04 | 4004589 | Соединение | 1 |
| 06 | 4342616 | Шланг | 1 |
| 08 | 9213730 | Шланг в сборе | 1 |
| 08A | 4242574 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 3 |
| 09 | 4103527 | Сетчатый фильтр | 1 |
| 10 | 4507650 | Сетчатый фильтр | 1 |
| 12 | 4504367 | Хомут шланга | 4 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 16 | 4190264 | Зажим | 1 |
| 18 | 4471747 | Жгут проводов | 1 |
| 20 | J010614 | Болт с шайбой | 2 |
| 20 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 20 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 21 | A590106 | Плоская шайба | 2 |
| 24 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
