Дренажные трубопроводы (1) — HITACHI ZX500LCH

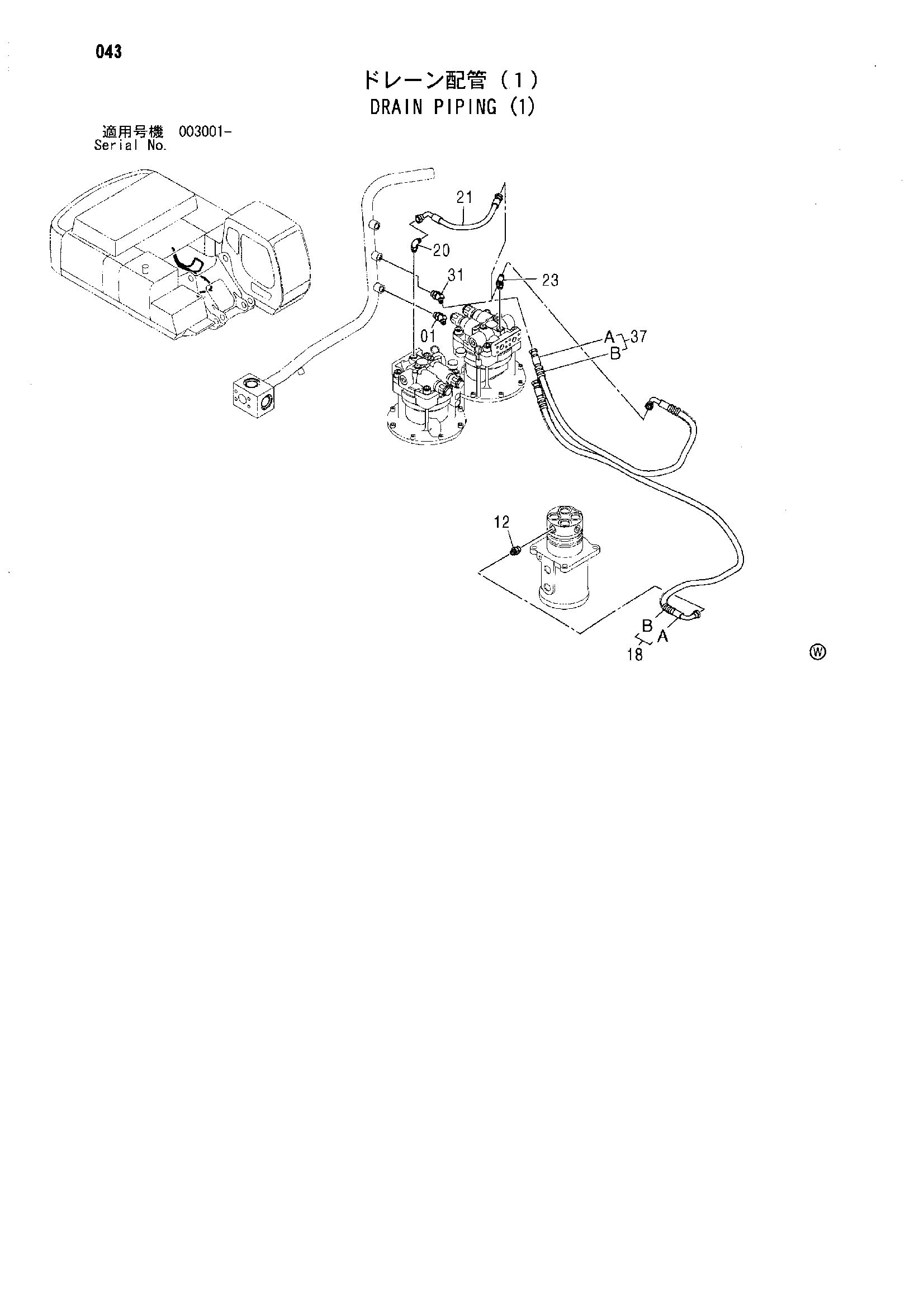

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852244 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 9206759 | Шланг в сборе | 1 |
| 18A | 4313170 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 6 |
| 20 | A852334 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4313149 | Шланг | 1 |
| 23 | A852534 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852244 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 9210754 | Шланг в сборе | 1 |
| 37A | 4313164 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
