Трубопроводы системы смазки (BE стрела) — HITACHI ZX500LCH

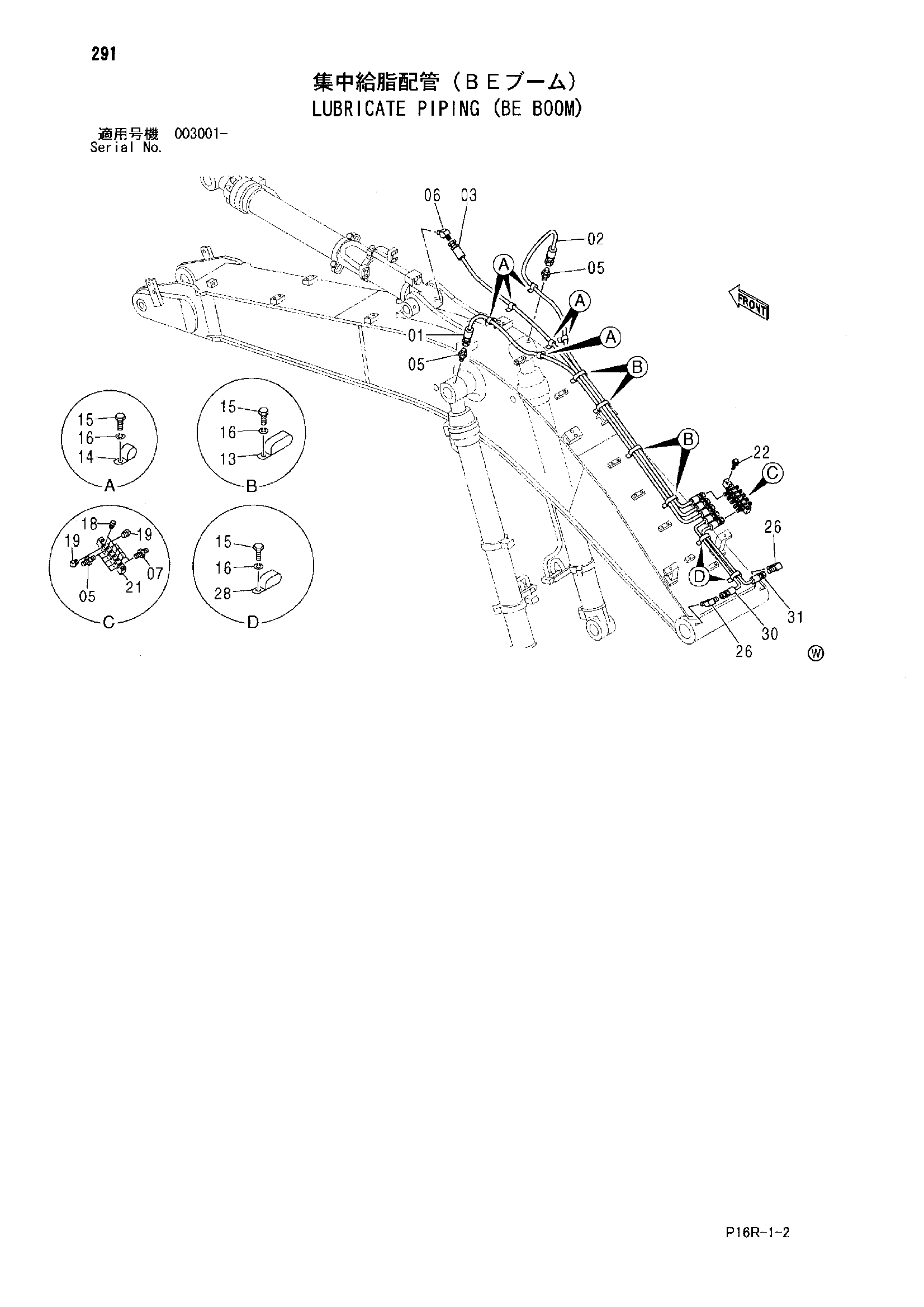

Заводская схема «Трубопроводы системы смазки (BE стрела)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607866 | Нейлоновый шланг | 1 |
| 02 | 4296624 | Нейлоновый шланг | 1 |
| 03 | 4607867 | Нейлоновый шланг | 1 |
| 05 | 4154651 | Адаптер | 7 |
| 06 | 4154655 | Угловой штуцер | 1 |
| 07 | J75482 | Пресс-маслёнка | 5 |
| 13 | 4252877 | Зажим | 4 |
| 14 | 4190261 | Зажим | 6 |
| 15 | J901016 | Болт | 12 |
| 16 | A590910 | Пружинная шайба | 12 |
| 18 | 94-2022 | Пробка | 6 |
| 19 | 94-2023 | Пробка | 2 |
| 21 | 4466640 | Блок | 1 |
| 22 | J271050 | Болт с шайбой | 2 |
| 22A | J901050 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 4154656 | Угловой штуцер | 2 |
| 28 | 4192018 | Зажим | 2 |
| 30 | 4317872 | Нейлоновый шланг | 1 |
| 31 | 4450779 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
