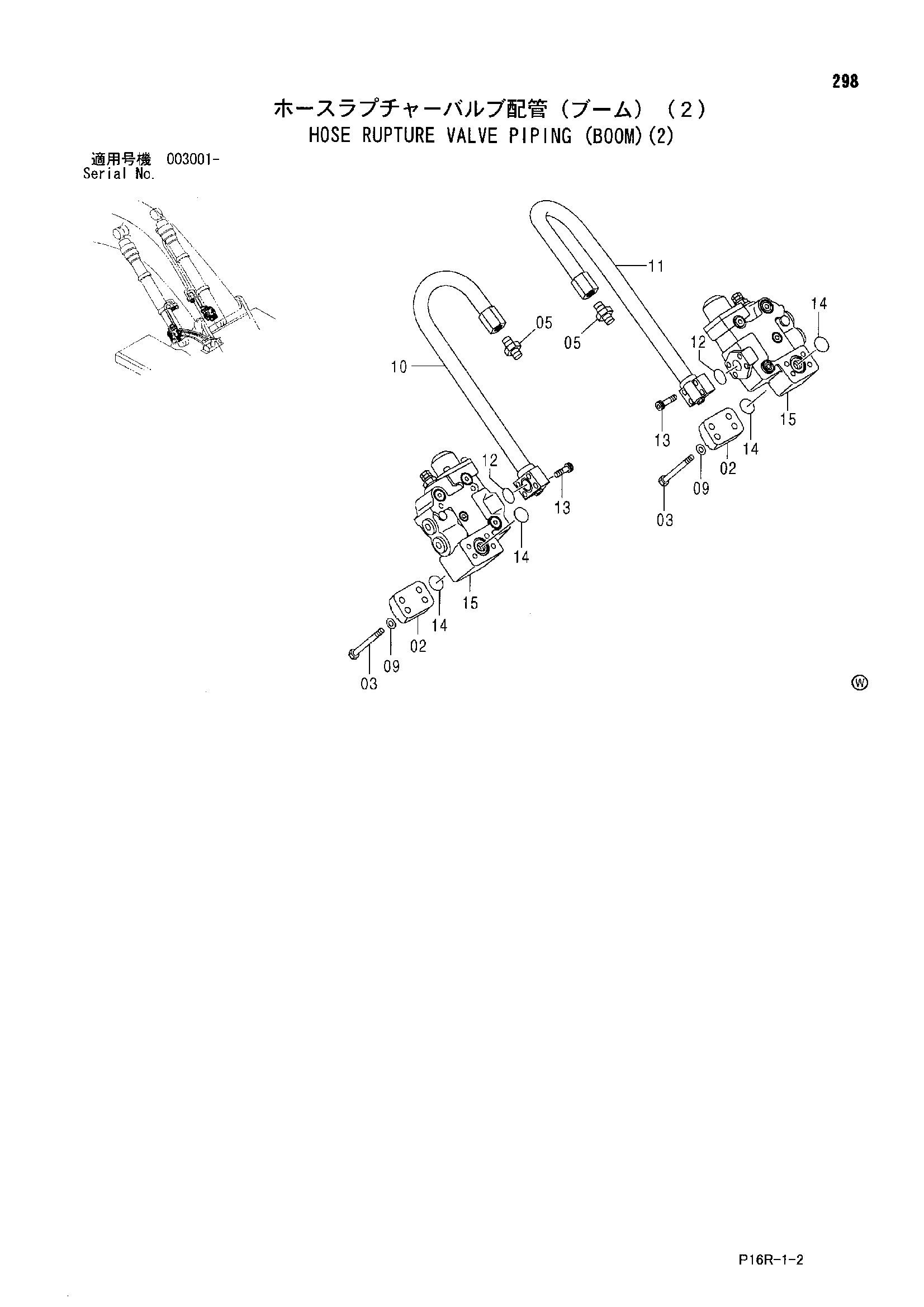

Шланг защита от разрыва клапан трубопроводы (стрела)(2) — HITACHI ZX500LCH

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(2)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	3048563	Крышка	2
03	M341202	Болт	8
05	A853188	Адаптер	2
05A	4506429	Уплотнительное кольцо	1
09	4086891	Шайба	8
10	4241483	Трубка	1
11	4241482	Трубка	1
12	984614	Уплотнительное кольцо	2
13	M341260	Болт с внутренним шестигранником	8
14	A811035	Уплотнительное кольцо	4
15	4473857	Удерживающий клапан	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
