Гидролинии рабочего оборудования (рукоять 4.9m) — HITACHI ZX500LCH

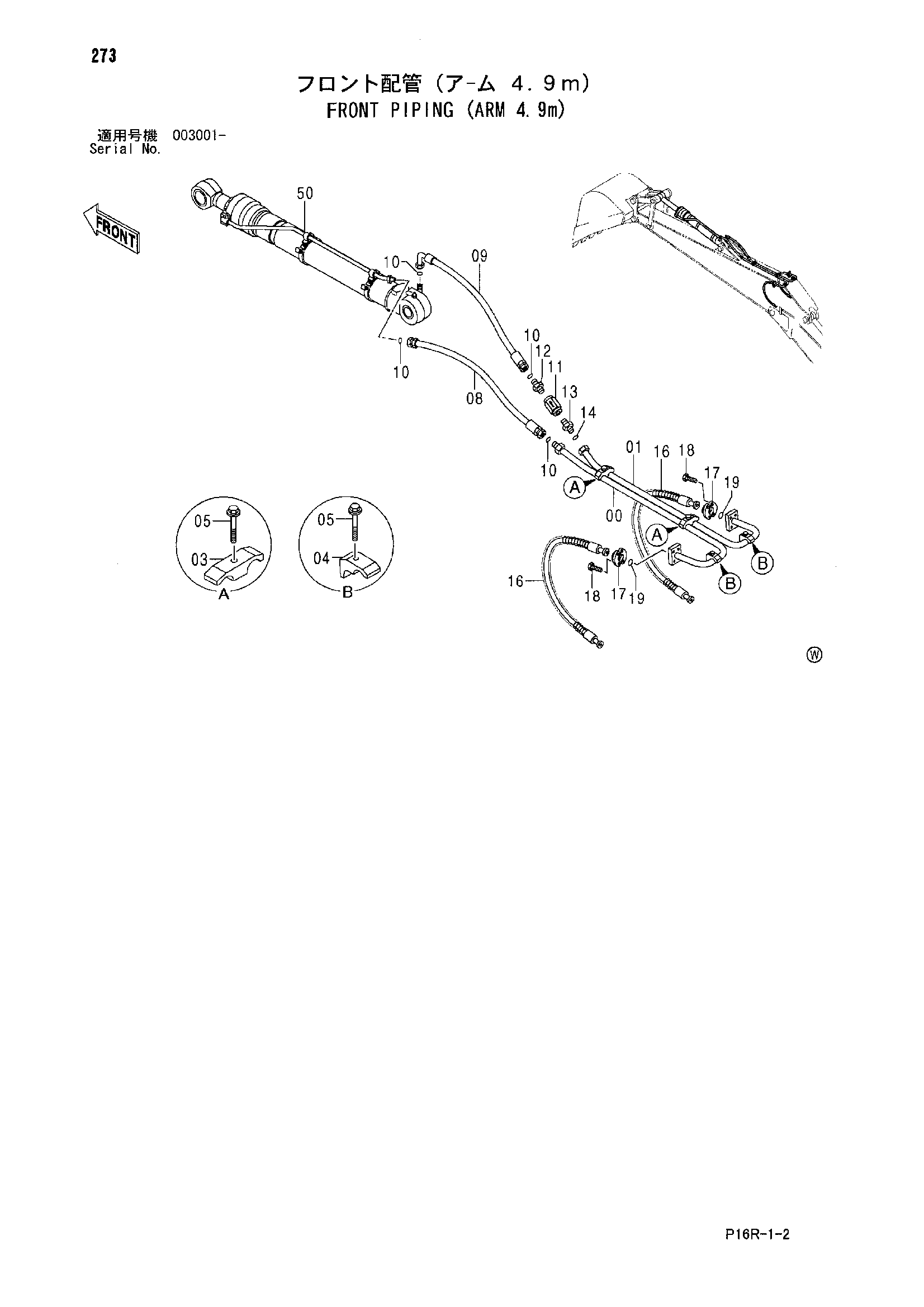

Заводская схема «Гидролинии рабочего оборудования (рукоять 4.9m)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061758 | Трубка | 1 |
| 01 | 8061759 | Трубка | 1 |
| 03 | 4189860 | Хомут трубки | 2 |
| 04 | 4190127 | Хомут трубки | 2 |
| 05 | J011265 | Болт с шайбой | 4 |
| 05 | J271265 замена: J901265 | Болт с шайбой | 4 |
| 05 | J271265 замена: J222012 | Болт с шайбой | 4 |
| 08 | 4345675 | Шланг | 1 |
| 09 | 4334631 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4041432 | Клапан | 1 |
| 12 | 4208659 | Адаптер | 1 |
| 13 | 4208097 | Адаптер | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 1 |
| 16 | 4311058 | Шланг | 2 |
| 17 | 4085560 | Разъёмный фланец | 4 |
| 18 | M341240 | Болт с внутренним шестигранником | 8 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
| 50 | 9138785 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
