Крышка двигателя — HITACHI ZX500LCH

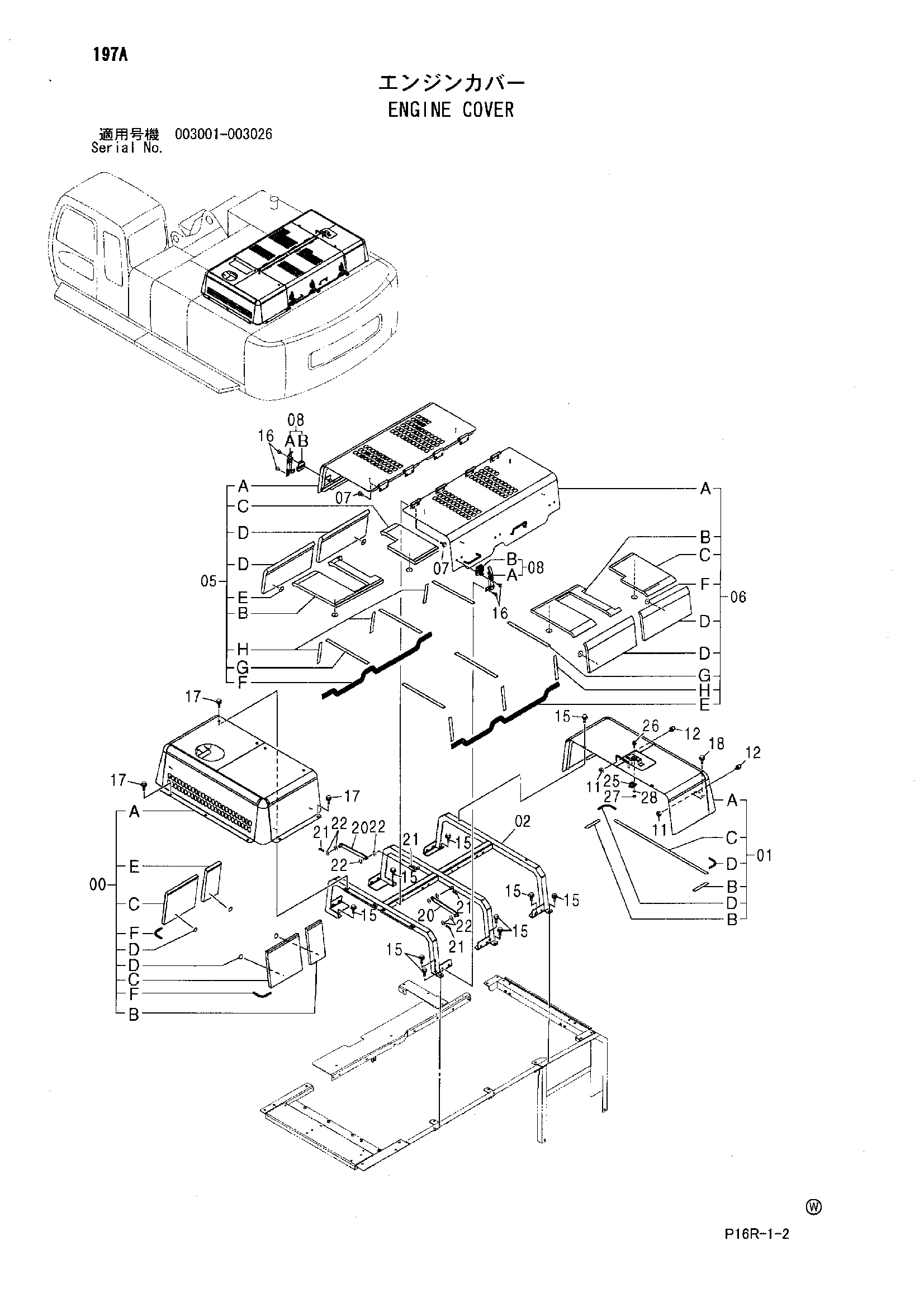

Заводская схема «Крышка двигателя» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039536 | Крышка двигатель в сборе | 1 |
| 00A | 5007443 | Крышка двигатель | 1 |
| 00B | 4447054 | Стекловата | 1 |
| 00C | 4447055 | Стекловата | 2 |
| 00D | 4287137 | Шайба | 16 |
| 00E | 4456973 | Резиновая прокладка | 1 |
| 00F | 4447703 | Резиновая прокладка | 2 |
| 01 | 8082490 | Крышка двигатель в сборе | 1 |
| 01A | 5007444 | Крышка двигатель | 1 |
| 01B | 4447116 | Резиновая прокладка | 2 |
| 01C | 4447117 | Резиновая прокладка | 1 |
| 01D | 4447703 | Резиновая прокладка | 2 |
| 02 | 5008305 | Опора | 1 |
| 05 | 7042339 | Дверь в сборе | 1 |
| 05A | 5008303 | Дверь | 1 |
| 05B | 4456974 | Резиновая прокладка | 1 |
| 05C | 4456975 | Резиновая прокладка | 1 |
| 05D | 4456976 | Резиновая прокладка | 2 |
| 05E | 4156886 | Шайба | 16 |
| 05F | 4447701 | Резиновая прокладка | 1 |
| 05G | 4461210 | Резиновая прокладка | 3 |
| 05H | 4461211 | Резиновая прокладка | 3 |
| 06 | 7042340 | Дверь в сборе | 1 |
| 06A | 5008304 | Дверь | 1 |
| 06B | 4446597 | Стекловата | 1 |
| 06C | 4446598 | Стекловата | 1 |
| 06D | 4446596 | Стекловата | 2 |
| 06E | 4447701 | Резиновая прокладка | 1 |
| 06F | 4156886 | Шайба | 16 |
| 06G | 4461210 | Резиновая прокладка | 3 |
| 06H | 4461211 | Резиновая прокладка | 3 |
| 07 | J021030 | Болт с шайбой | 16 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 16 |
| 07 | J271030 замена: J222010 | Болт с шайбой | 16 |
| 08 | 4377519 | Защёлка | 6 |
| 08A | 3077612 | Защёлка | 1 |
| 08B | 3077611 | Анкхор | 1 |
| 11 | J950010 | Гайка | 2 |
| 12 | 4204586 | Ограничитель | 2 |
| 15 | J021235 | Болт с шайбой | 11 |
| 15 | J271235 замена: J901235 | Болт с шайбой | 11 |
| 15 | J271235 замена: J222012 | Болт с шайбой | 11 |
| 16 | J020820 | Болт с шайбой | 24 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 24 |
| 16 | J260820 замена: A590108 | Болт с шайбой | 24 |
| 17 | J031235 | Болт с шайбой | 9 |
| 17 | J281235 замена: J901235 | Болт с шайбой | 9 |
| 17 | J281235 замена: 4249324 | Болт с шайбой | 9 |
| 18 | J031235 | Болт с шайбой | 4 |
| 18 | J281235 замена: J901235 | Болт с шайбой | 4 |
| 18 | J281235 замена: 4249324 | Болт с шайбой | 4 |
| 20 | 9756401 | Стойка | 2 |
| 21 | 4022701 | Стопорный палец | 4 |
| 22 | A590116 | Плоская шайба | 12 |
| 25 | 4372725 | Ограничитель | 1 |
| 26 | J460410 | Винт с шайбой | 2 |
| 27 | M500403 | Гайка | 2 |
| 28 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
