Шланг защита от разрыва клапан трубопроводы (стрела)(1) — HITACHI ZX500LCH

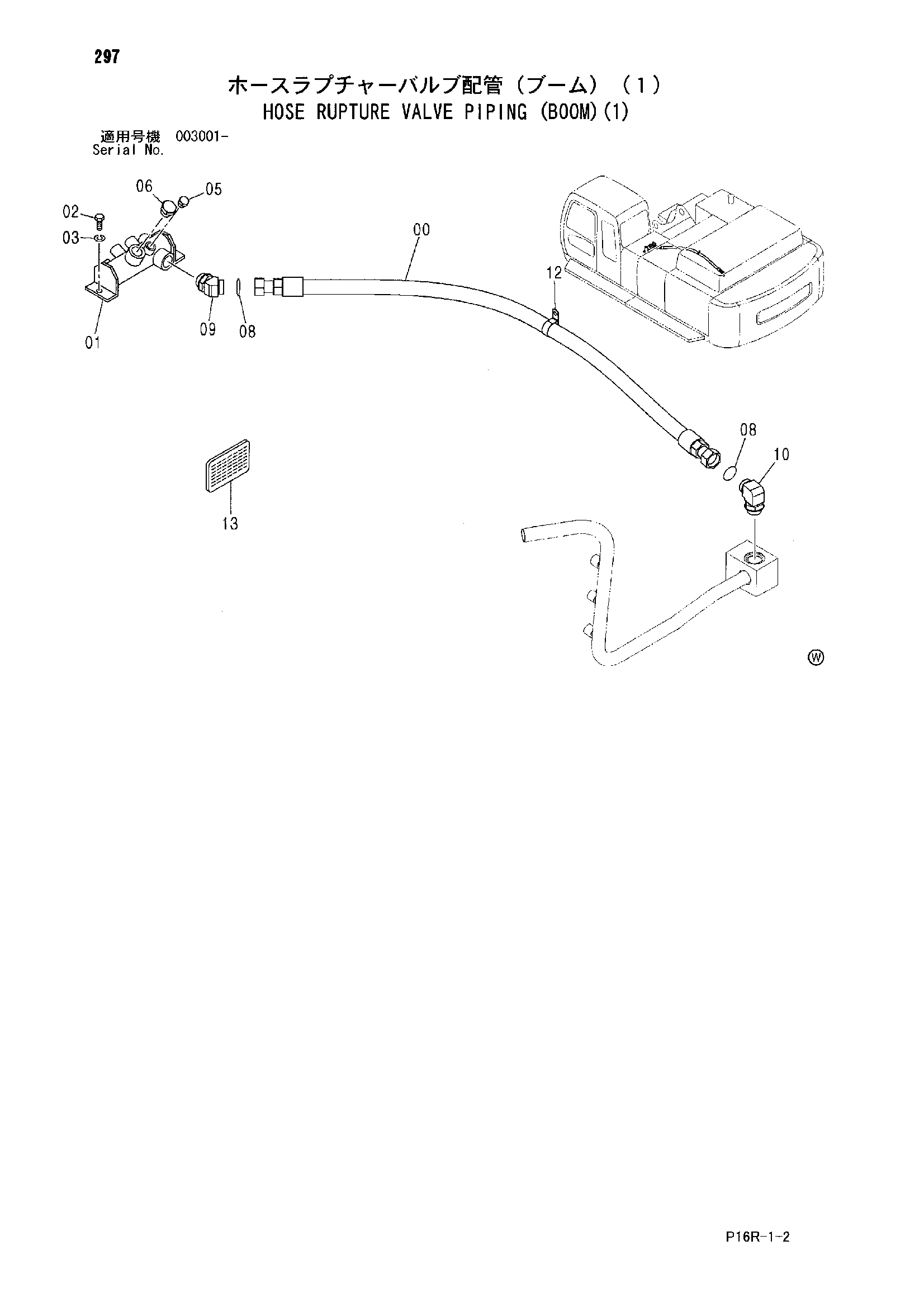

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(1)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462695 | Шланг | 1 |
| 01 | 8042550 | Коллектор | 1 |
| 02 | J901225 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | A885004 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A885008 | Пробка | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 2 |
| 09 | A853200 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | A853300 | Угловой штуцер | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4193848 | Зажим | 1 |
| 13 | 4370859 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
