Крышка (1) — HITACHI ZX500LCH

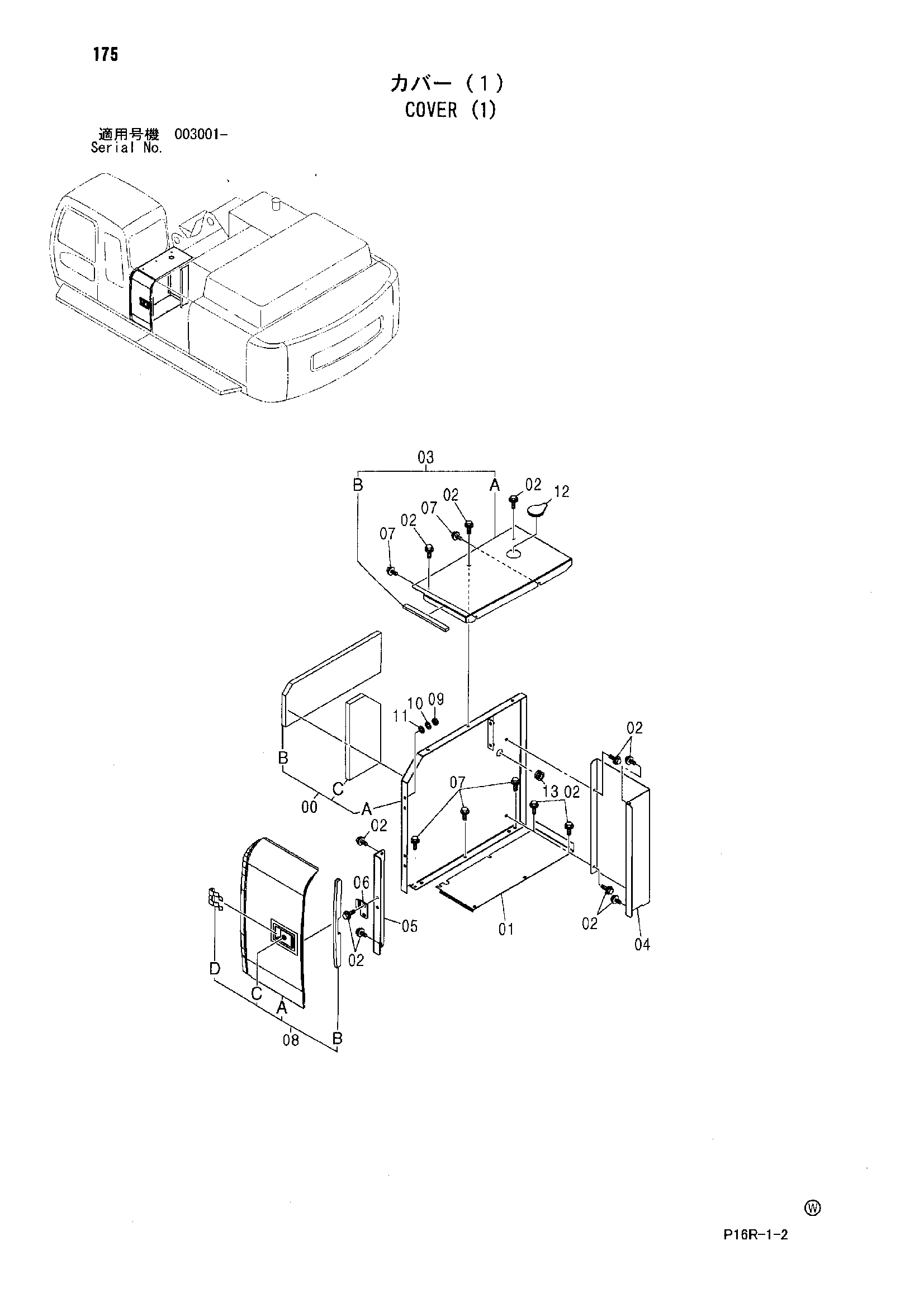

Заводская схема «Крышка (1)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088880 | Крышка в сборе | 1 |
| 00A | 7042874 | Крышка | 1 |
| 00B | 4446228 | Резиновая прокладка | 1 |
| 00C | 4446229 | Резиновая прокладка | 1 |
| 01 | 3090806 | Крышка | 1 |
| 02 | J021235 | Болт с шайбой | 14 |
| 02 | J271235 замена: J901235 | Болт с шайбой | 14 |
| 02 | J271235 замена: J222012 | Болт с шайбой | 14 |
| 03 | 8090531 | Крышка | 1 |
| 03A | 3090820 | Крышка | 1 |
| 03B | 4485885 | Резиновая прокладка | 1 |
| 04 | 2045237 | Крышка | 1 |
| 05 | 8080009 | Кронштейн | 1 |
| 06 | 4454860 | Ограничитель | 1 |
| 07 | J031235 | Болт с шайбой | 5 |
| 07 | J281235 замена: J901235 | Болт с шайбой | 5 |
| 07 | J281235 замена: 4249324 | Болт с шайбой | 5 |
| 08 | 7043594 | Дверь в сборе | 1 |
| 08A | 6020439 | Дверь | 1 |
| 08B | 4446369 | Резиновая прокладка | 1 |
| 08C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08D | 4461342 | Зажим | 1 |
| 09 | J950012 | Гайка | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 12 | 3058180 | Резиновая втулка | 1 |
| 13 | 4210485 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
