Кондиционер (2-2) — HITACHI ZX500LCH

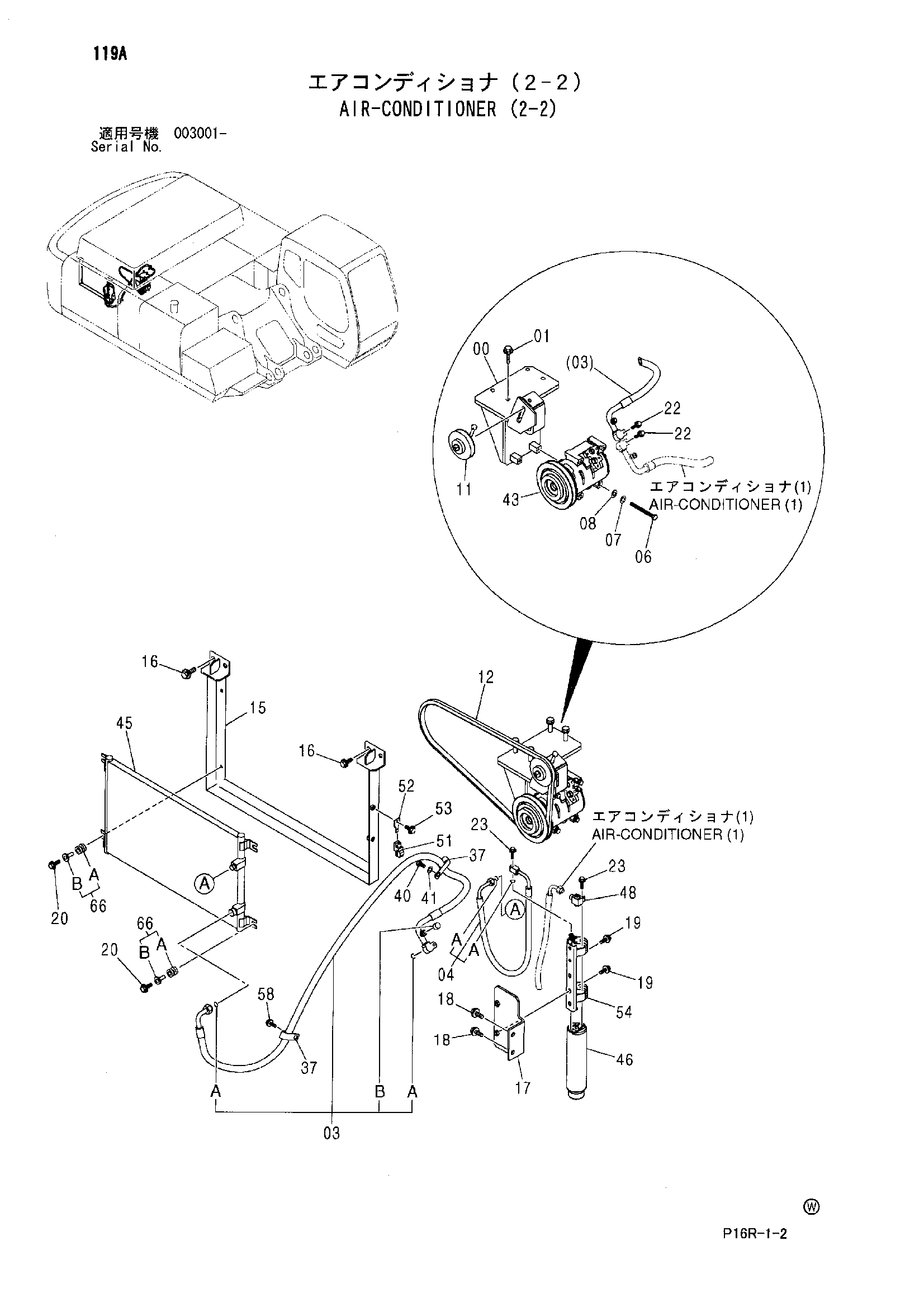

Заводская схема «Кондиционер (2-2)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038271 | Кронштейн | 1 |
| 01 | J011250 | Болт с шайбой | 4 |
| 01 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 01 | J271250 замена: J222012 | Болт с шайбой | 4 |
| 03 | 4436476 | Шланг радиатора | 1 |
| 03A | 4350207 | Уплотнительное кольцо | 1 |
| 03B | 4475232 | Колпачок | 1 |
| 04 | 4436479 | Шланг радиатора | 1 |
| 04A | 4350187 | Уплотнительное кольцо | 1 |
| 06 | J900880 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 11 | 4252004 | Шкив | 1 |
| 12 | 4422178 замена: 4612763 | Ремень V | 1 |
| 12 | 4612763 | Ремень V | 1 |
| 15 | 8089832 замена: 8082202 | Кронштейн | 1 |
| 15 | 8089832 замена: 4617327 | Кронштейн | 1 |
| 15 | 8089832 замена: 4618721 | Кронштейн | 1 |
| 15 | 8089832 замена: J260830 | Кронштейн | 1 |
| 15 | 8082202 | Кронштейн | 1 |
| 16 | J021030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 17 | 8081152 | Кронштейн | 1 |
| 18 | J031230 | Болт с шайбой | 2 |
| 18 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 18 | J281230 замена: 4249324 | Болт с шайбой | 2 |
| 19 | J020825 | Болт с шайбой | 2 |
| 19 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 19 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 20 | J021025 | Болт с шайбой | 4 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 20 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 20 | J260830 | Болт с шайбой | 4 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | J020630 | Болт с шайбой | 2 |
| 22 | J260630 замена: J900630 | Болт с шайбой | 2 |
| 22 | J260630 замена: A590106 | Болт с шайбой | 2 |
| 23 | J020625 | Болт с шайбой | 2 |
| 23 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 23 | J260625 замена: A590106 | Болт с шайбой | 2 |
| 37 | 4190282 | Зажим | 2 |
| 40 | J901016 | Болт | 1 |
| 41 | A590910 | Пружинная шайба | 1 |
| 43 | 4436025 | Компрессор | 1 |
| 45 | 4431082 замена: 4617327 | Конденсатор | 1 |
| 45 | 4431082 замена: 8082202 | Конденсатор | 1 |
| 45 | 4431082 замена: 4618721 | Конденсатор | 1 |
| 45 | 4431082 замена: J260830 | Конденсатор | 1 |
| 45 | 4617327 | Конденсатор | 1 |
| 46 | 4333461 | Бак рекеивер | 1 |
| 48 | 4374958 | Соединение | 1 |
| 51 | 4405815 | Датчик | 1 |
| 52 | 4411931 | Кронштейн | 1 |
| 53 | J020820 | Болт с шайбой | 1 |
| 53 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 53 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 54 | 4446657 | Держатель | 1 |
| 58 | J011020 | Болт с шайбой | 1 |
| 58 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 58 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 66 | 4618721 | Резиновая втулка | 4 |
| 66A | 4618720 | Амортизатор резиновый | 1 |
| 66B | 4618719 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
