Задний короб (12V силовой супплй)[EU] — HITACHI ZX500LCH

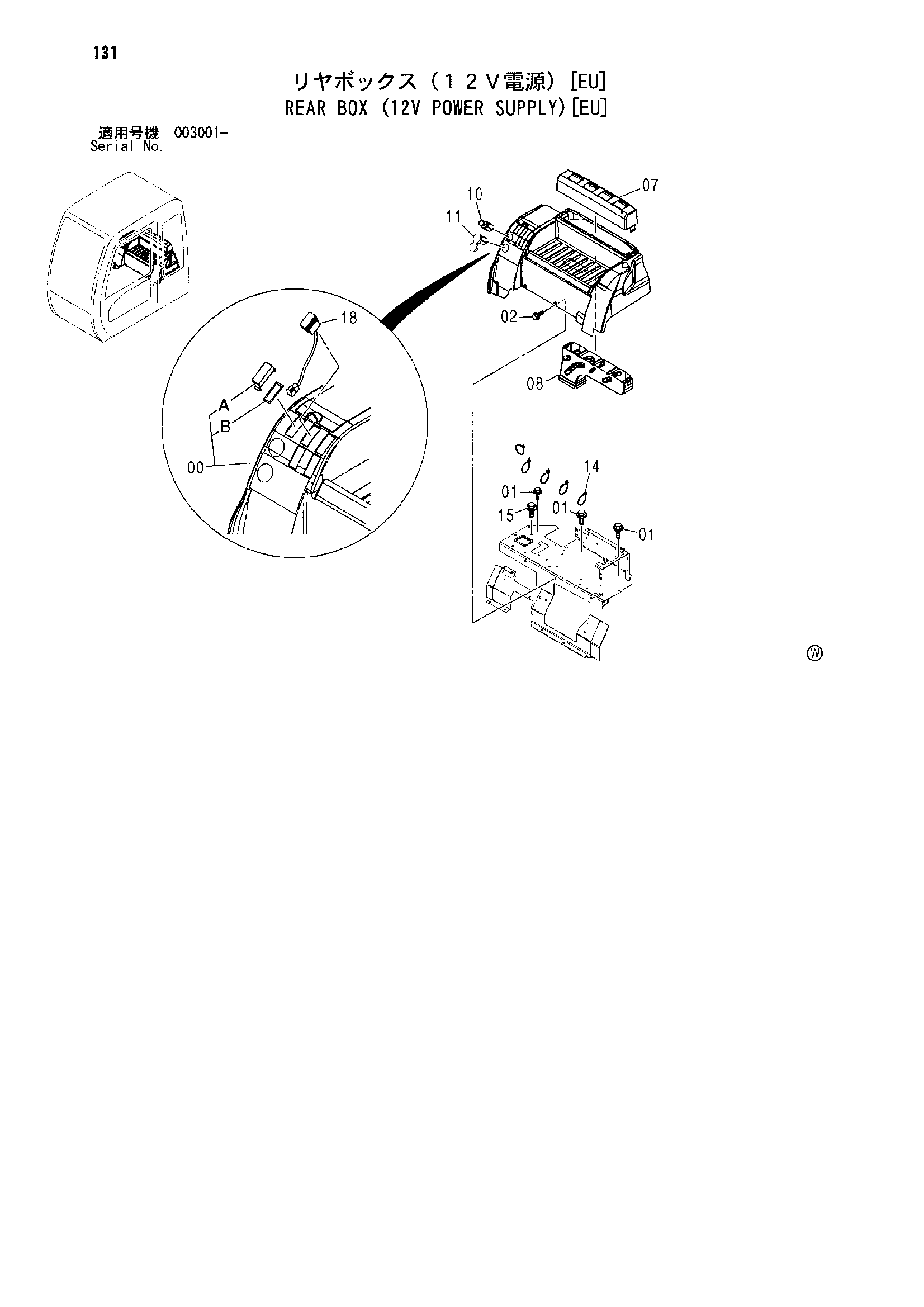

Заводская схема «Задний короб (12V силовой супплй)[EU]» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Задний короб (12V силовой супплй)[EU] HITACHI ZX500LCH](/catalog-drawings/20/20897971-fea7-48ac-ab69-7d7111f155c8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433793 | Трай | 1 |
| 00A | 4456725 | Крышка | 5 |
| 00B | 4456723 | Резиновое уплотнение | 5 |
| 01 | J050820 | Болт с шайбой | 3 |
| 01 | J780820 | Болт с внутренним шестигранником | 3 |
| 07 | 4433794 | Крышка | 1 |
| 02 | J021025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 07 | 4433794 | Крышка | 1 |
| 08 | 4426156 | Воздуховод | 1 |
| 10 | 4357862 | Лигхтер | 1 |
| 11 | 4432965 | Разъём | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 18 | 4352947 | Выключатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
