Пилотные гидролинии (1) — HITACHI ZX500LCH

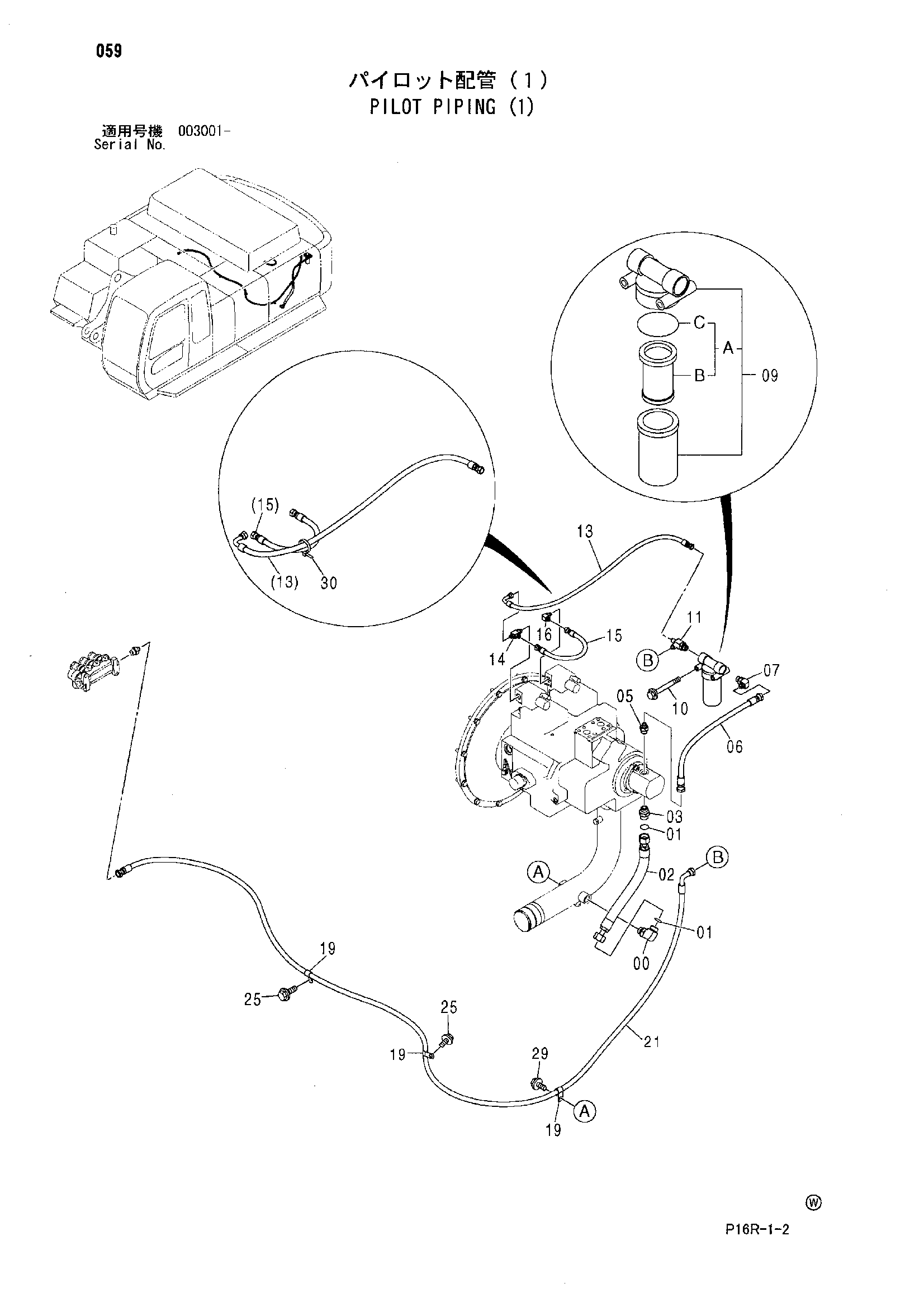

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853366 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | 4203134 | Шланг | 1 |
| 03 | A853166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4436884 | Шланг | 1 |
| 07 | A852344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4191300 замена: 4631976 | Масляный фильтр | 1 |
| 09 | 4631976 | Масляный фильтр | 1 |
| 09A | 4207841 | Элемент масляный | 1 |
| 09B | 4191301 | Фильтрующий элемент | 1 |
| 09C | A811065 | Уплотнительное кольцо | 1 |
| 10 | J011000 | Болт с шайбой | 2 |
| 10 | J271000 замена: J901000 | Болт с шайбой | 2 |
| 10 | J271000 замена: J222010 | Болт с шайбой | 2 |
| 11 | 4296066 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4452732 | Шланг | 1 |
| 14 | A852423 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4445276 | Шланг | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4190273 | Зажим | 3 |
| 21 | 4459251 | Шланг | 1 |
| 25 | J021025 | Болт с шайбой | 2 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 25 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 29 | J021020 | Болт с шайбой | 1 |
| 29 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 29 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 30 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
