Управление система (снятие устройство) — HITACHI ZX500LCH

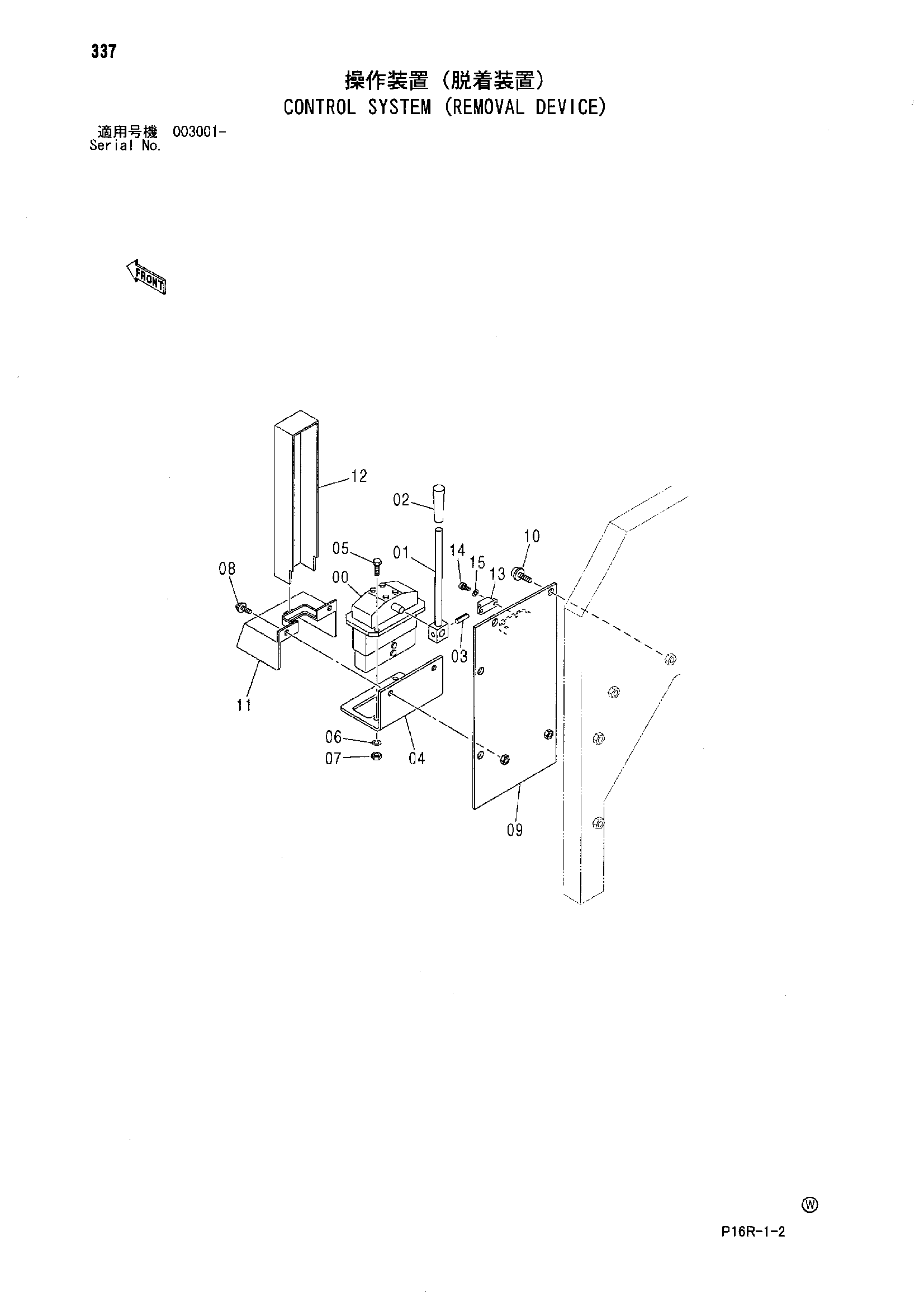

Заводская схема «Управление система (снятие устройство)» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 замена: 9074843 | Пилотный клапан | 1 |
| 00 | (9074843) | Пилотный клапан | 1 |
| 01 | 9732429 | Рычаг | 1 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 4033504 | Пружинный штифт | 1 |
| 04 | 3046025 | Кронштейн | 1 |
| 05 | J901025 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J950010 | Гайка | 2 |
| 08 | J011025 | Болт с шайбой | 2 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 08 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 09 | 7029107 | Пластина | 1 |
| 10 | J021230 | Болт с шайбой | 4 |
| 10 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 10 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 11 | 8044683 | Крышка | 1 |
| 12 | 4240984 | Крышка | 1 |
| 13 | 4240985 | Магнит | 1 |
| 14 | M430310 | Винт | 2 |
| 15 | A590903 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
