Топливный бак — HITACHI ZX500LCH

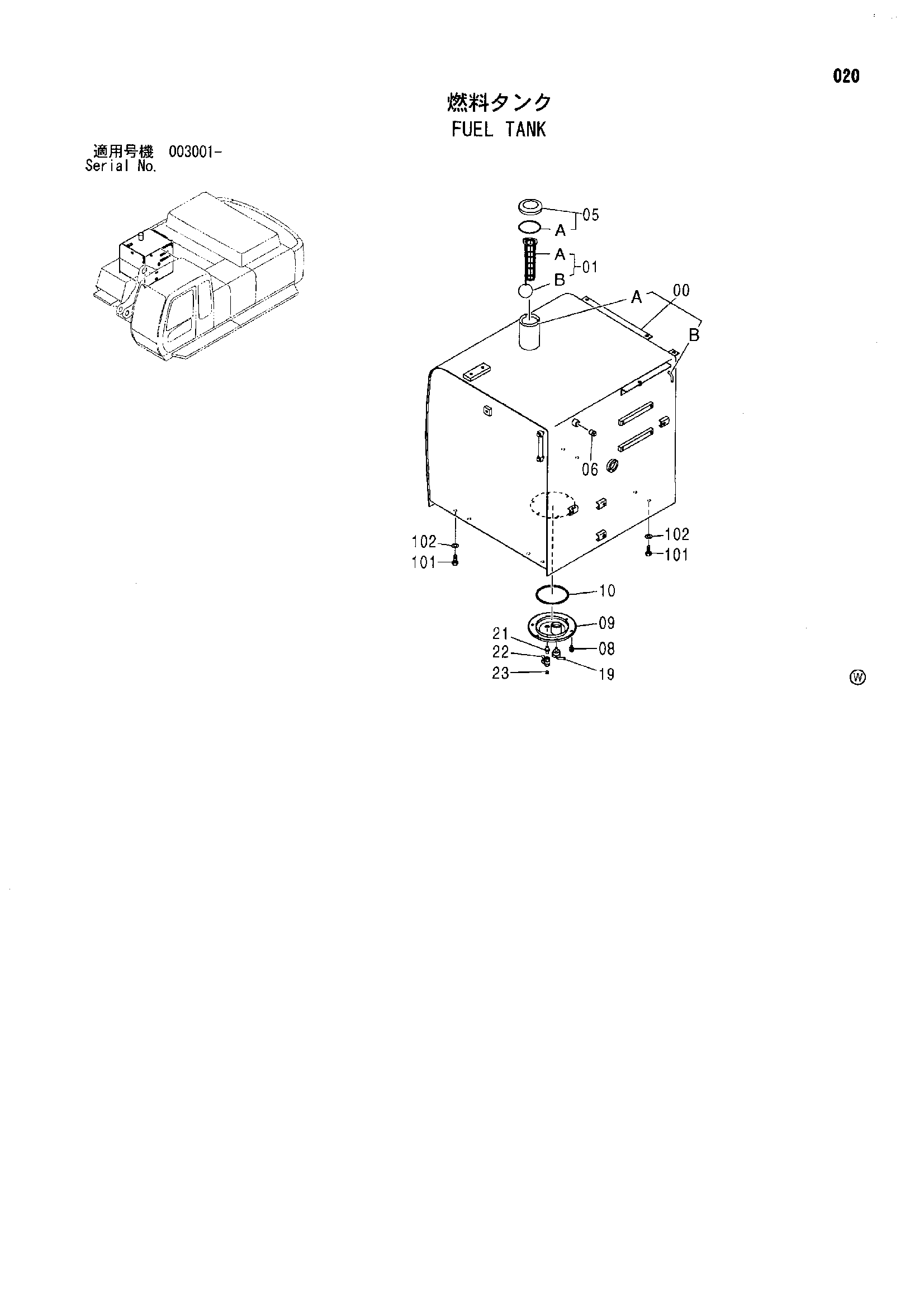

Заводская схема «Топливный бак» для HITACHI ZX500LCH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007834 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4249777 | Трубка | 1 |
| 01 | 4353560 | Сетчатый фильтр | 1 |
| 01A | 4372619 | Сетчатый фильтр | 1 |
| 01B | 4372620 | Поплавок | 1 |
| 05 | 4361638 | Колпачок | 1 |
| 05A | 4168820 | Манжета резиновый | 1 |
| 06 | 94-2024 | Пробка | 1 |
| 08 | J011020 | Болт с шайбой | 6 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 08 | J271020 замена: J222010 | Болт с шайбой | 6 |
| 09 | 8067496 | Крышка | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 19 | 9726772 | Трубка | 1 |
| 21 | 94-1901 | Адаптер | 1 |
| 22 | 4374265 | Шаровой клапан | 1 |
| 23 | 94-2011 | Пробка | 1 |
| 101 | J901640 | Болт | 8 |
| 102 | 4114405 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LCH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
