Крышка двигателя — HITACHI ZX500LC-3F

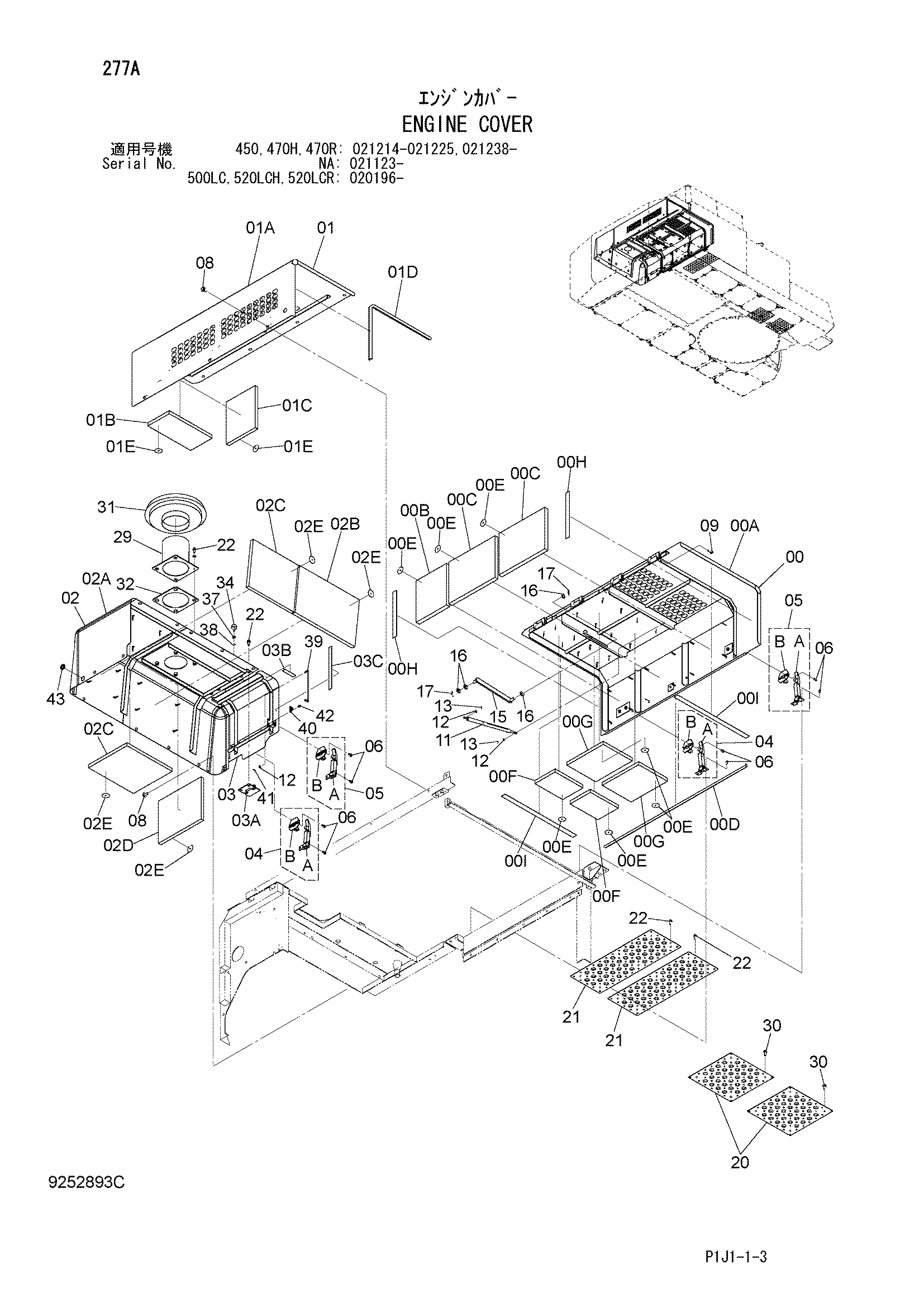

Заводская схема «Крышка двигателя» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048660 | Дверь в сборе | 1 |
| 00A | 5010178 | Дверь | 1 |
| 00B | 4639220 | Резиновая прокладка | 1 |
| 00C | 4639834 | Резиновая прокладка | 2 |
| 00D | 4639273 | Резиновая прокладка | 1 |
| 00E | 4156886 | Шайба | 28 |
| 00F | 4440912 | Стекловата | 2 |
| 00G | 4639217 | Стекловата | 2 |
| 00H | 4648975 | Резиновая прокладка | 2 |
| 00I | 4648976 | Резиновая прокладка | 2 |
| 01 | 7048661 | Дверь | 1 |
| 01A | 6023862 | Дверь | 1 |
| 01B | 4639216 | Стекловата | 1 |
| 01C | 4639217 | Стекловата | 1 |
| 01D | 4639221 | Резиновая прокладка | 1 |
| 01E | 4156886 | Шайба | 8 |
| 02 | 7054124 | Крышка двигатель в сборе | 1 |
| 02A | 5011738 | Крышка двигатель | 1 |
| 02B | 4639415 | Резиновая прокладка | 1 |
| 02C | 4639414 | Стекловата | 2 |
| 02D | 4639413 | Стекловата | 1 |
| 02E | 4156886 | Шайба | 16 |
| 03 | 7054079 | Дверь | 1 |
| 03A | 3072015 | Петля | 2 |
| 03B | 4648669 | Резиновая прокладка | 2 |
| 03C | 4461706 | Резиновая прокладка | 2 |
| 04 | 4377519 | Защёлка | 2 |
| 04A | 3077612 | Защёлка | 1 |
| 04B | 3077611 | Анкхор | 1 |
| 05 | 4377569 | Защёлка | 2 |
| 05A | 3077613 | Защёлка | 1 |
| 05B | 3077611 | Анкхор | 1 |
| 06 | J260820 | Болт с шайбой | 16 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | J281235 | Болт с шайбой | 19 |
| 08A | J901235 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | J271035 | Болт с шайбой | 8 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4648439 | Гидроцилиндр | 1 |
| 12 | A590108 | Плоская шайба | 3 |
| 13 | 4022697 | Стопорный палец | 2 |
| 15 | 9764742 | Стойка | 1 |
| 16 | J222016 | Шайба | 4 |
| 17 | 4022701 | Стопорный палец | 2 |
| 20 | 3091337 | Крышка | 2 |
| 21 | 3091338 | Крышка | 2 |
| 22 | J271030 | Болт с шайбой | 20 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 29 | 9764200 | Трубка воздушный | 1 |
| 30 | J271030 | Болт с шайбой | 8 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4420871 | Колпачок | 1 |
| 32 | 4654835 | Манжета | 1 |
| 34 | 4294508 | Ограничитель | 1 |
| 37 | J950010 | Гайка | 1 |
| 38 | A590110 | Плоская шайба | 1 |
| 39 | 4678836 | Стойка | 1 |
| 40 | 4659888 | Защёлка | 1 |
| 41 | 4022696 | Стопорный палец | 1 |
| 42 | J460612 | Винт с шайбой | 2 |
| 43 | 4299864 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
