Топливные трубопроводы — HITACHI ZX500LC-3F

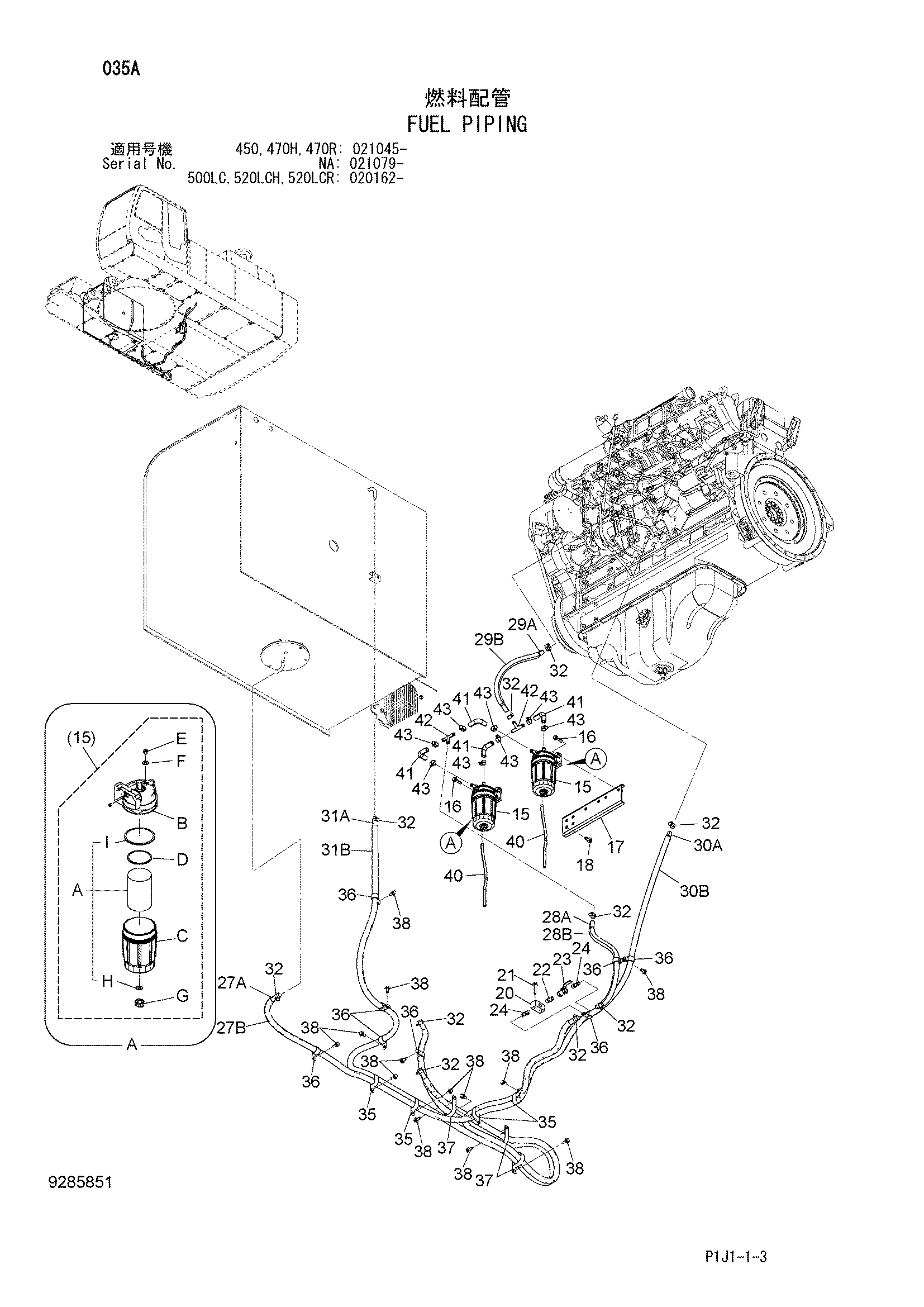

Заводская схема «Топливные трубопроводы» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4679165 | Топливный фильтр | 2 |
| 15A | 4676385 | Топливный фильтр | 1 |
| 15B | 4683285 | Головка | 1 |
| 15C | 4653189 | Корпус фильтр (клеар) | 1 |
| 15D | 4653190 | Кольцо | 1 |
| 15E | 4653191 | Пробка воздушный | 1 |
| 15F | 4653192 | Прокладка | 1 |
| 15G | 4653193 | Пробка дренажный | 1 |
| 15H | 4653194 | Прокладка (для дренажный) | 1 |
| 15I | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 16 | J271045 | Болт с шайбой | 4 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 8112029 | Кронштейн | 1 |
| 18 | J271230 | Болт с шайбой | 2 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4648394 | Блок | 1 |
| 21 | J271055 | Болт с шайбой | 2 |
| 21A | J901055 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 4209782 | Шаровой клапан | 1 |
| 24 | 4649401 | Адаптер | 2 |
| 27 | 9264220 | Топливный шланг | 1 |
| 27A | 4654876 | Топливный шланг | 1 |
| 27B | 4657166 | Трубка | 1 |
| 28 | 9264221 | Топливный шланг | 1 |
| 28A | 4654350 | Топливный шланг | 1 |
| 28B | 4657168 | Трубка | 1 |
| 29 | 9264222 | Топливный шланг | 1 |
| 29A | 4654352 | Топливный шланг | 1 |
| 29B | 4657170 | Трубка | 1 |
| 30 | 9264223 | Топливный шланг | 1 |
| 30A | 4656889 | Топливный шланг | 1 |
| 30B | 4657171 | Трубка | 1 |
| 31 | 9264224 | Топливный шланг | 1 |
| 31A | 4654356 | Топливный шланг | 1 |
| 31B | 4657172 | Трубка | 1 |
| 32 | 4514699 | Хомут шланга | 10 |
| 35 | 4411911 | Зажим | 4 |
| 36 | 4192035 | Зажим | 8 |
| 37 | 4193816 | Зажим | 3 |
| 38 | J271025 | Болт с шайбой | 13 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4677530 | Виниловый шланг | 2 |
| 41 | 4679166 | Угловой штуцер | 4 |
| 42 | 9768265 | Трубка | 2 |
| 43 | 4514699 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
