Гидролинии хода крышка <450, 470H> — HITACHI ZX500LC-3F

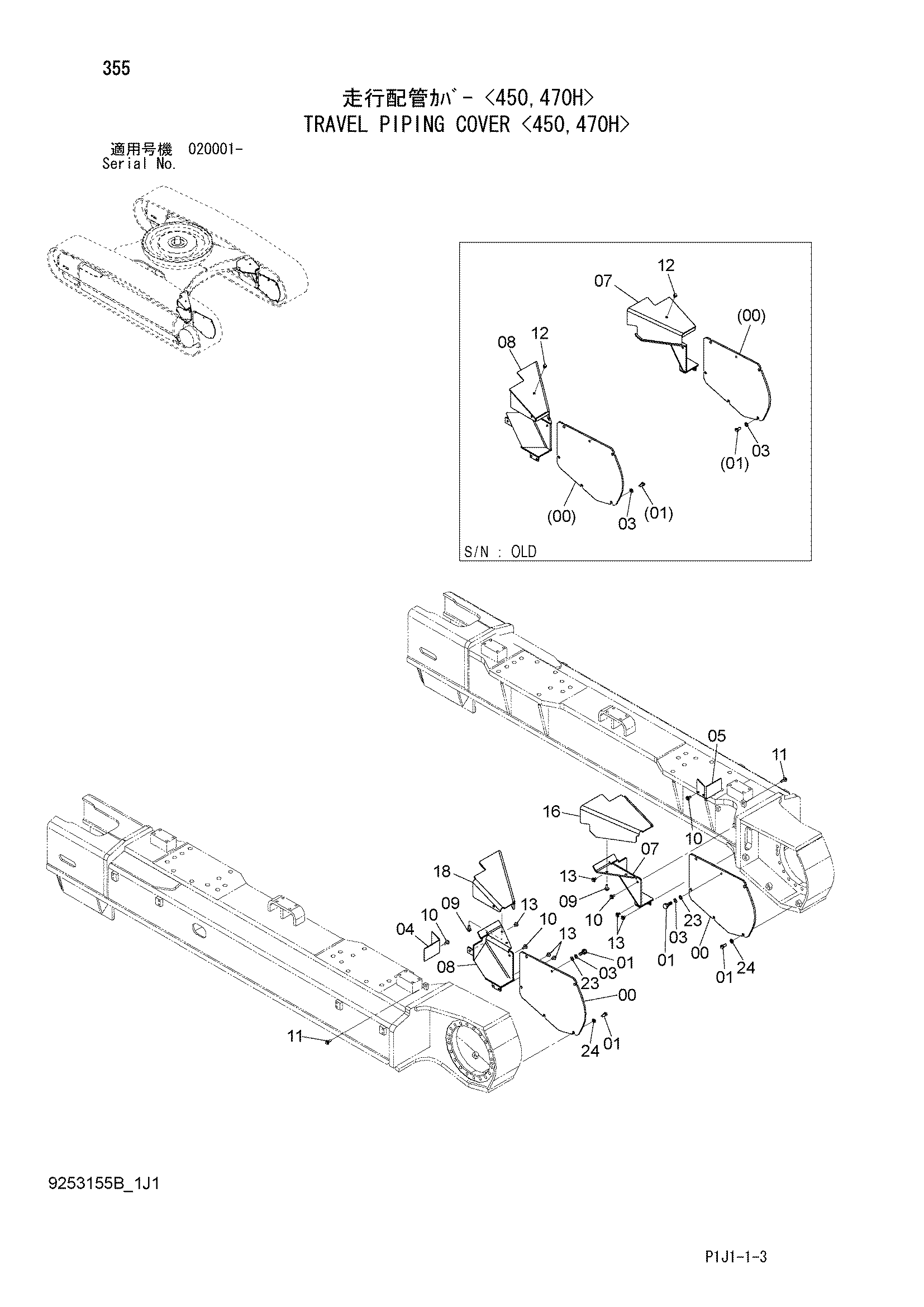

Заводская схема «Гидролинии хода крышка <450, 470H>» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088005 | Крышка | 2 |
| 01 | 4257968 | Болт башмак | 12 |
| 03 | J222016 | Шайба | 12 |
| 03 | J222016 | Шайба | 2 |
| 04 | 8061383 | Крышка | 1 |
| 05 | 8061384 | Крышка | 1 |
| 07 | 6023953 замена: 7054993 | Крышка | 1 |
| 07 | 7054993 | Крышка | 1 |
| 08 | 6023952 замена: 7055009 | Крышка | 1 |
| 08 | 7055009 | Крышка | 1 |
| 09 | J281240 | Болт с шайбой | 4 |
| 09A | J901240 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | J281235 | Болт с шайбой | 6 |
| 10A | J901235 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | J281250 | Болт с шайбой | 2 |
| 11A | J901250 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | J271225 | Болт с шайбой | 2 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J281230 | Болт с шайбой | 6 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 16 | 6026432 | Крышка | 1 |
| 18 | 6026445 | Крышка | 1 |
| 23 | J222016 | Шайба | 2 |
| 24 | A590916 | Пружинная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
