Поддерживающий каток <450, 470H, 470R> — HITACHI ZX500LC-3F

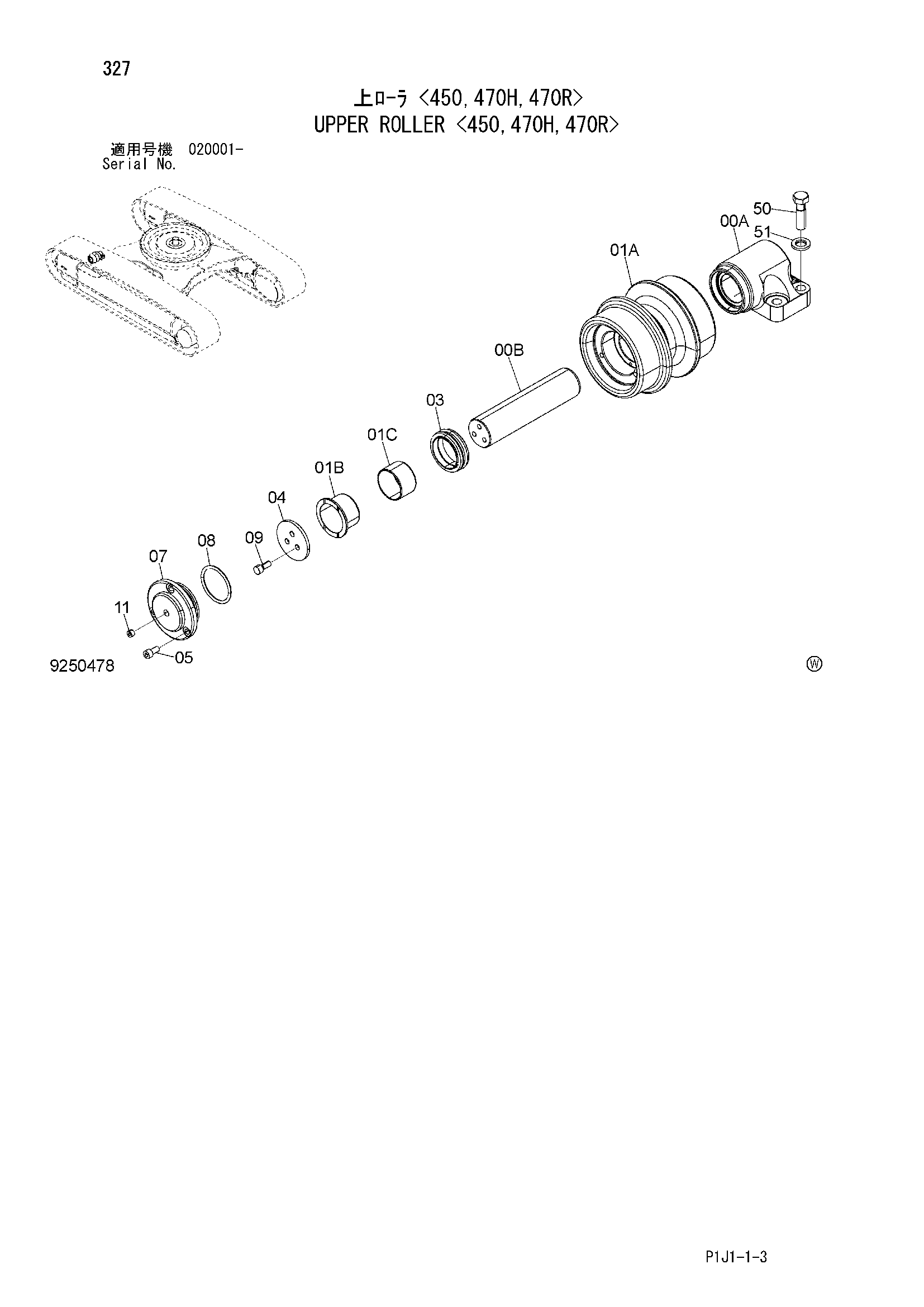

Заводская схема «Поддерживающий каток <450, 470H, 470R>» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-14 | 9250478 | Поддерживающий каток в сборе | 6 |
| 00 | 9250476 | Кронштейн в сборе | 1 |
| 01 | 9250477 | Каток в сборе | 1 |
| 01A | 7048431 | Ролик | 1 |
| 01B | 3104812 | Втулка | 1 |
| 01C | 3104813 | Втулка | 1 |
| 03 | 4479926 | Комплект уплотнений | 1 |
| 04 | 4636735 | Упорная пластина | 1 |
| 05 | M341020 | Болт с внутренним шестигранником | 3 |
| 07 | 3104814 | Крышка | 1 |
| 08 | 955046 | Уплотнительное кольцо | 1 |
| 09 | M341025 | Болт с внутренним шестигранником | 3 |
| 11 | 94-2011 | Пробка | 1 |
| 50 | J931865 | Болт | 24 |
| 51 | 4114406 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
