Электромагнитный клапан — HITACHI ZX500LC-3F

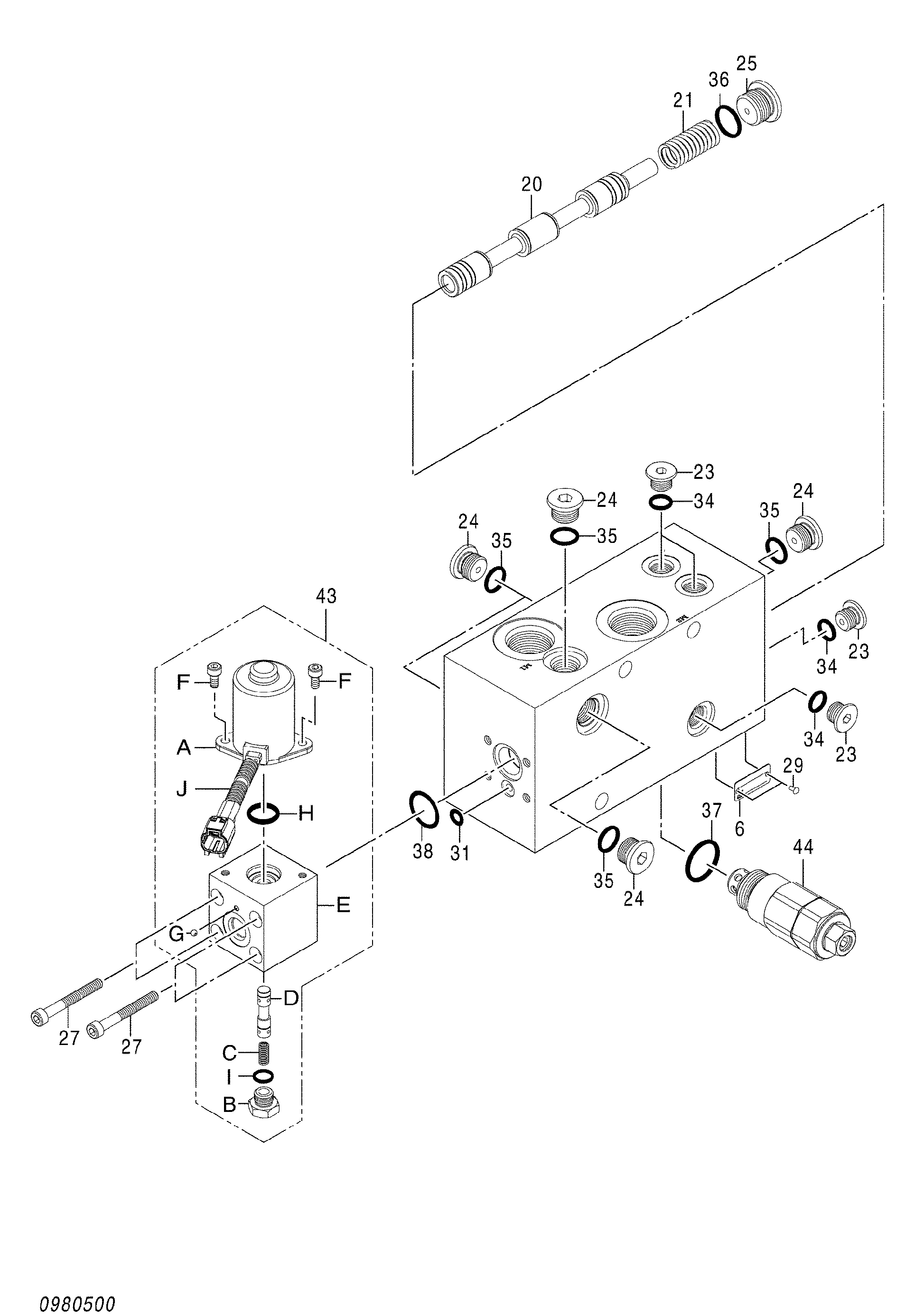

Заводская схема «Электромагнитный клапан» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4639102 | Электромагнитный клапан | 1 | |
| 21 | 0980508 | Пружина компрес | 1 |
| 23 | 0314205 | Пробка | 4 |
| 24 | 0309805 | Пробка | 5 |
| 25 | 0343611 | Пробка | 1 |
| 27 | 0228404 | Болт с внутренним шестигранником | 4 |
| 29 | 0794701 | Приводной винт | 2 |
| 31 | 4113154 | Уплотнительное кольцо | 1 |
| 34 | 957366 | Уплотнительное кольцо | 4 |
| 35 | 4509180 | Уплотнительное кольцо | 5 |
| 36 | 4506418 | Уплотнительное кольцо | 1 |
| 37 | U12547U | Уплотнительное кольцо | 2 |
| 38 | 0980509 | Уплотнительное кольцо | 1 |
| 43 | 4658559 | Электромагнитный в сборе | 1 |
| 43A | 0980511 | Соленоид | 1 |
| 43B | 0624902 | Пробка | 1 |
| 43C | 0624904 | Пружина | 1 |
| 43F | 0624906 | Болт с внутренним шестигранником | 2 |
| 43H | 954495 | Уплотнительное кольцо | 1 |
| 43I | 4506320 | Уплотнительное кольцо | 1 |
| 43J | 0980510 | Трубка | 1 |
| 44 | 4658560 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
