Опора механизма поворота (1) — HITACHI ZX500LC-3F

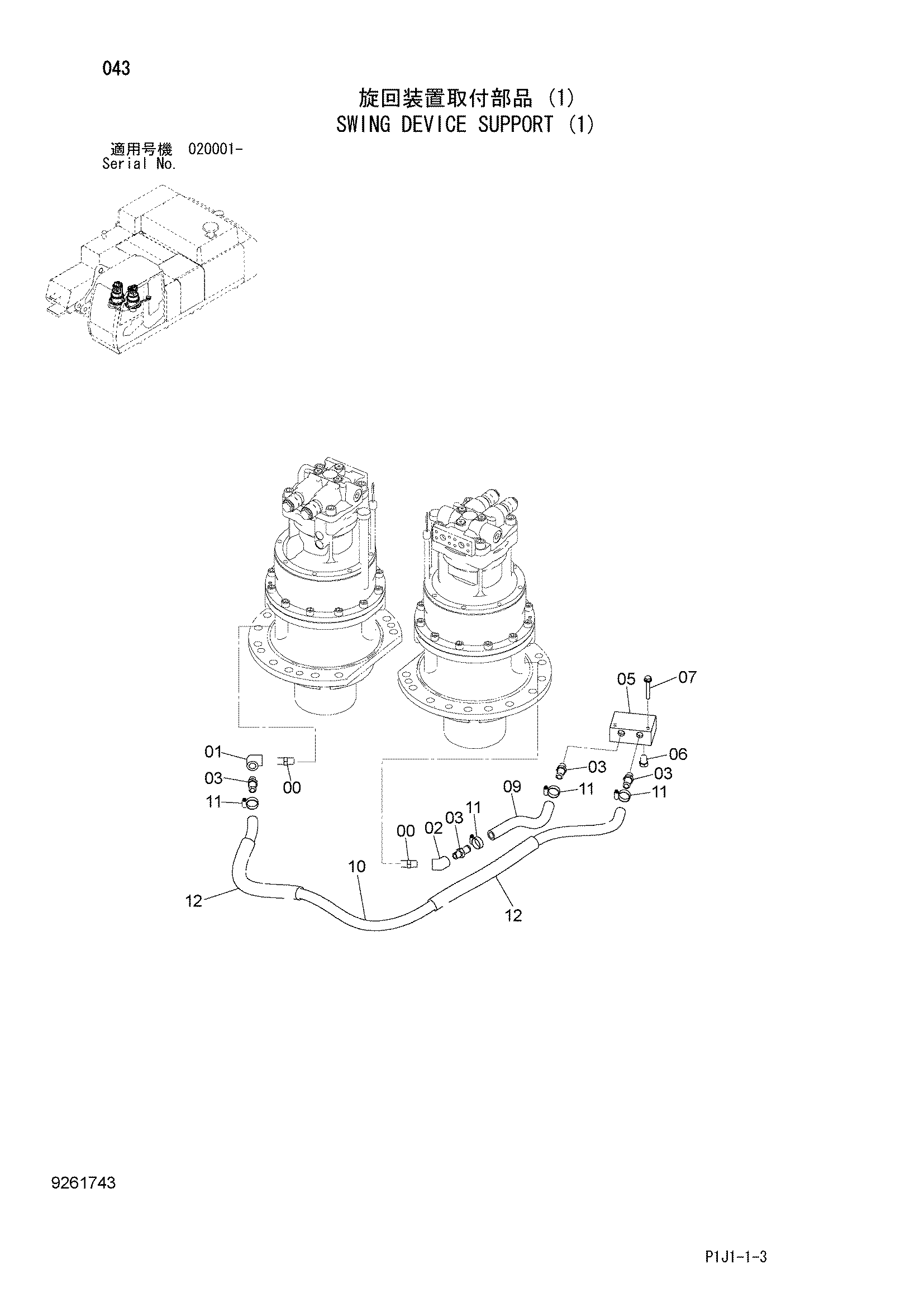

Заводская схема «Опора механизма поворота (1)» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1703 | Адаптер | 2 |
| 01 | 94-0617 | Угловой штуцер | 1 |
| 02 | 94-0602 | Угловой штуцер | 1 |
| 03 | 4004589 | Соединение | 4 |
| 05 | 4451677 | Блок | 1 |
| 06 | 4509122 | Пробка | 2 |
| 07 | J271070 | Болт с шайбой | 2 |
| 07A | J901070 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 07 | J271065 | Болт с шайбой | 2 |
| 07A | J901065 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4055267 | Резиновый шланг | 1 |
| 10 | 4435325 | Шланг | 1 |
| 11 | 4504367 | Хомут шланга | 4 |
| 12 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
