032: Водяные трубопроводы двигатель — HITACHI ZX500LC-3F

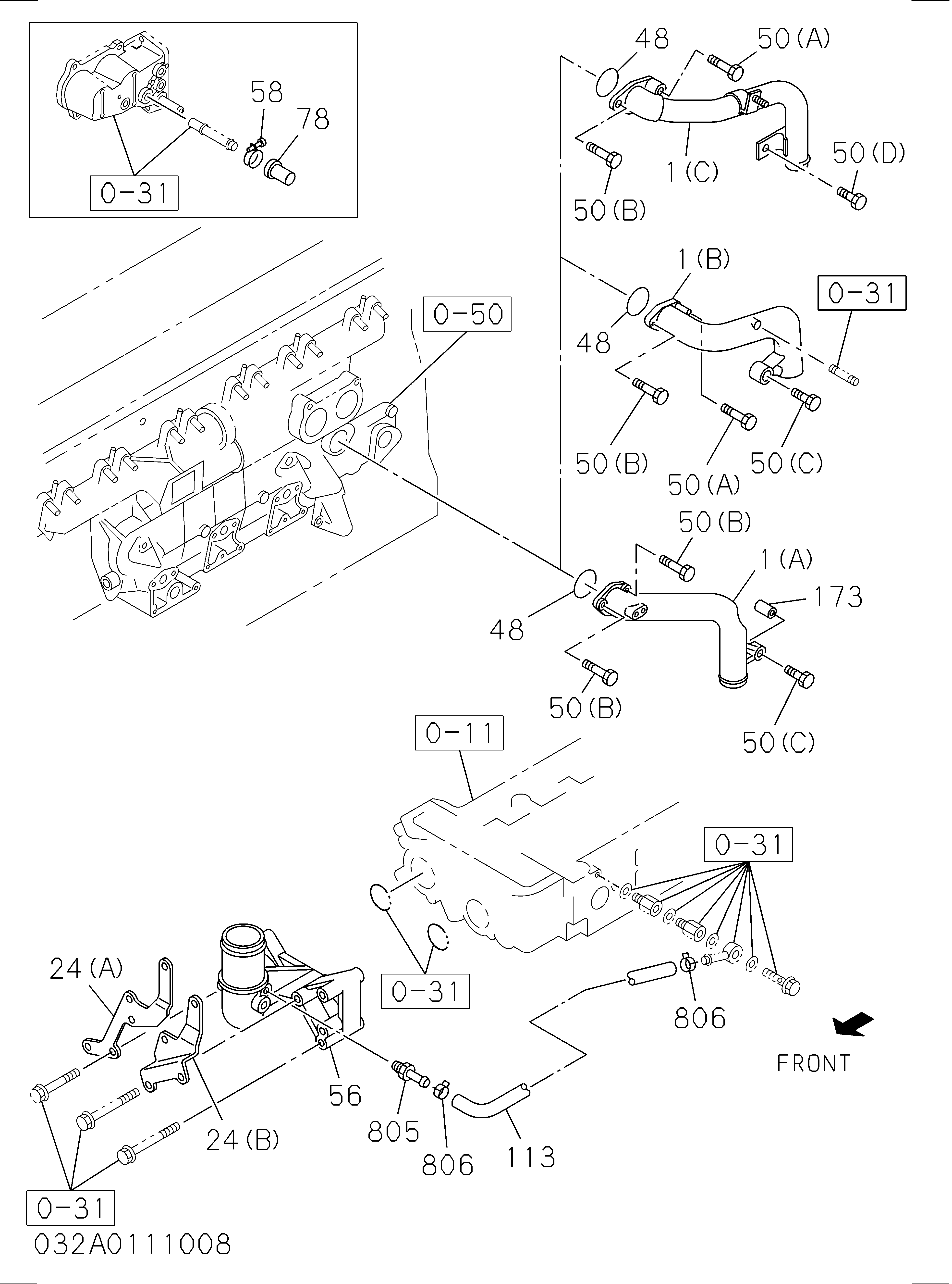

Заводская схема «032: Водяные трубопроводы двигатель» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1137118100 | Трубка водяной насос, INL | 1 |
| 024(A) | 8980040050 | Кронштейн водяной трубка | 1 |
| 024(B) | 8980040061 | Кронштейн водяной трубка | 1 |
| 031(A) | 0280808160 | Болт зажим | 8 |
| 031(A) | 0280508160 | Болт зажим | 8 |
| 031(B) | 0281810160 | Болт зажим | 1 |
| 031(B) | 0281510160 | Болт зажим | 1 |
| 035(A) | 1097070841 | Зажим резиновый шланг | 10 |
| 035(B) | 8943824020 | Зажим резиновый шланг | 6 |
| 048 | 1096234060 | Прокладка трубка TO насос | 1 |
| 050(B) | 0281810300 | Болт водяной трубка INL | 2 |
| 050(B) | 0281510300 | Болт водяной трубка INL | 2 |
| 050(C) | 0289964110 | Болт водяной трубка INL | 1 |
| 050(C) | 0289664110 | Болт водяной трубка INL | 1 |
| 056 | 1137130712 | Трубка водяной выпускной | 1 |
| 094(A) | 1097001091 | Зажим водяной трубка | 2 |
| 094(B) | 1097005151 | Зажим водяной трубка | 1 |
| 094(C) | 9095258360 | Зажим водяной трубка | 4 |
| 094(C) | 0952358360 | Зажим водяной трубка | 4 |
| 094(D) | 9095258560 | Зажим водяной трубка | 2 |
| 094(D) | 0952358560 | Зажим водяной трубка | 2 |
| 113 | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 115(A) | 0035663000 | Шланг резиновый | 2 |
| 115(B) | 0035663000 | Шланг резиновый | 1 |
| 115(C) | 1093610811 | Шланг резиновый | 1 |
| 115(D) | 1137290980 | Шланг резиновый | 1 |
| 115(E) | 8980007890 | Шланг резиновый | 1 |
| 115(F) | 8980008060 | Шланг резиновый | 2 |
| 173 | 1534571330 | Проставка водяной трубка TO кронштейн | 1 |
| 206(A) | 8980040161 | Трубка водяной, EGR радиатор | 1 |
| 206(B) | 8980077751 | Трубка водяной, EGR радиатор | 1 |
| 206(C) | 8980077761 | Трубка водяной, EGR радиатор | 1 |
| 206(D) | 8980077771 | Трубка водяной, EGR радиатор | 1 |
| 805 | 8943388740 | Разъём воздушный леак | 1 |
| 806 | 5097070041 | Хомут шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
