Погрузчик трубопроводы системы смазки — HITACHI ZX500LC-3F

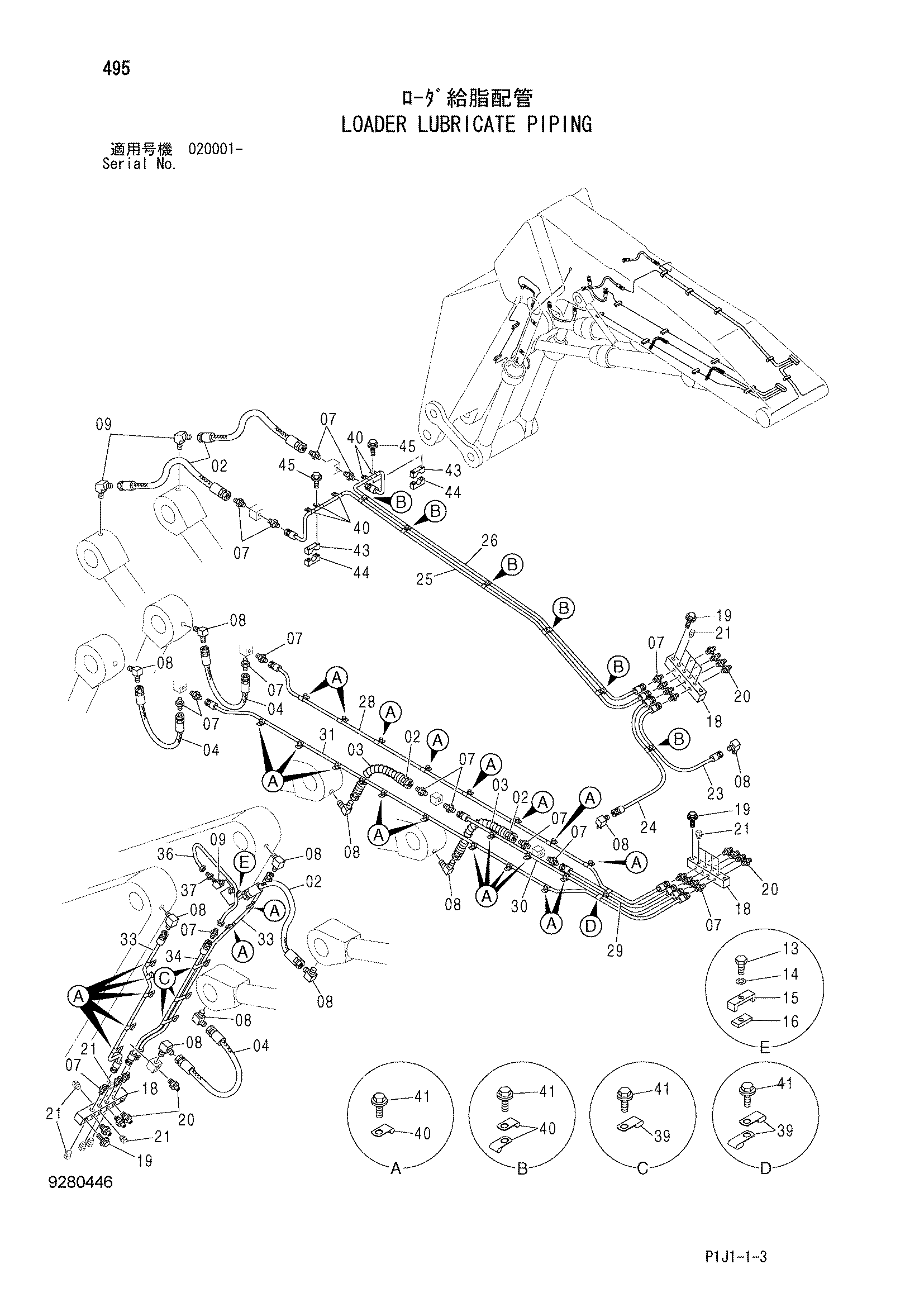

Заводская схема «Погрузчик трубопроводы системы смазки» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4269794 | Шланг | 5 |
| 03 | 4055154 | Защита шланга | 2 |
| 04 | 4621232 | Шланг | 3 |
| 07 | 4154651 | Адаптер | 24 |
| 08 | 4154656 | Угловой штуцер | 11 |
| 09 | 4154655 | Угловой штуцер | 3 |
| 13 | J921230 | Болт | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 15 | 4032160 | Хомут | 1 |
| 16 | 4032161 | Резиновая прокладка | 1 |
| 18 | 4646047 | Блок | 3 |
| 19 | J271050 | Болт с шайбой | 6 |
| 19A | J901050 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J75482 | Штуцер | 12 |
| 21 | 94-2022 | Пробка | 14 |
| 23 | 4203183 | Нейлоновый шланг | 1 |
| 24 | 4453287 | Пластиковый шланг | 1 |
| 25 | 4252853 | Нейлоновый шланг | 1 |
| 26 | 4252837 | Нейлоновый шланг | 1 |
| 28 | 4607866 | Нейлоновый шланг | 1 |
| 29 | 4250856 | Нейлоновый шланг | 1 |
| 30 | 4450782 | Пластиковый шланг | 1 |
| 31 | 4450301 | Пластиковый шланг | 1 |
| 33 | 4449601 | Пластиковый шланг | 2 |
| 34 | 4428307 | Нейлоновый шланг | 1 |
| 36 | 3048088 | Трубка | 1 |
| 37 | 4130169 | Штуцер трубки | 2 |
| 39 | 4192018 | Зажим | 5 |
| 40 | 4190261 | Зажим | 43 |
| 41 | J271025 | Болт с шайбой | 36 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4334363 | Хомут трубки | 2 |
| 44 | 4483576 | Хомут трубки | 2 |
| 45 | J271255 | Болт с шайбой | 4 |
| 45A | J901255 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
