Шланг защита от разрыва клапан трубопроводы (рукоять)(1) — HITACHI ZX500LC-3F

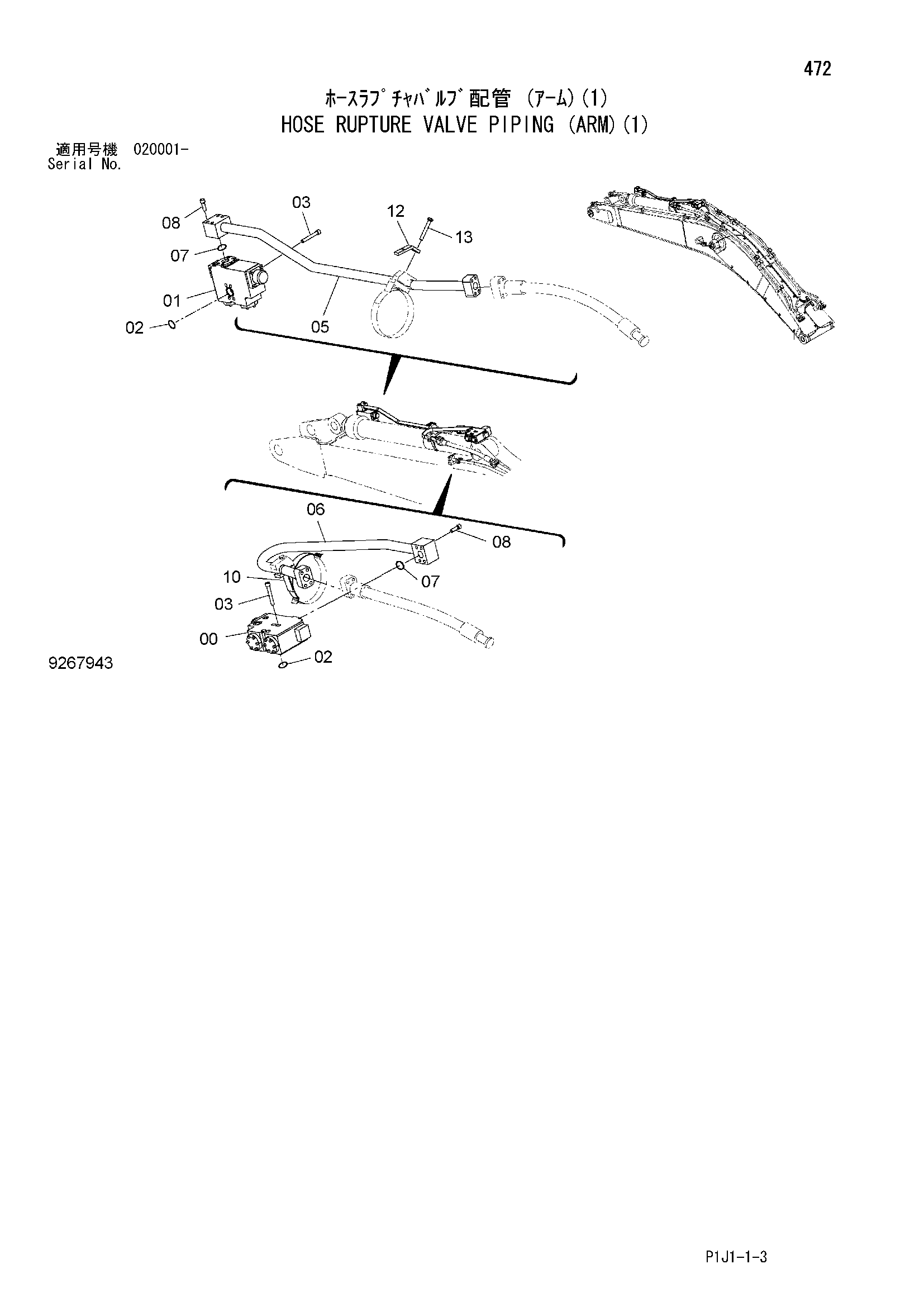

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(1)» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656650 | Удерживающий клапан | 1 |
| 01 | 4656649 | Удерживающий клапан | 1 |
| 02 | A811045 | Уплотнительное кольцо | 2 |
| 03 | M341400 | Болт с внутренним шестигранником | 8 |
| 05 | 4623478 | Трубка | 1 |
| 06 | 4623480 | Трубка | 1 |
| 07 | 955612 | Уплотнительное кольцо | 2 |
| 08 | M341445 | Болт с внутренним шестигранником | 8 |
| 10 | 4245096 | Хомут | 1 |
| 12 | 4253321 | Кронштейн | 1 |
| 13 | J901400 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
