Всасывающие трубопроводы — HITACHI ZX500LC-3F

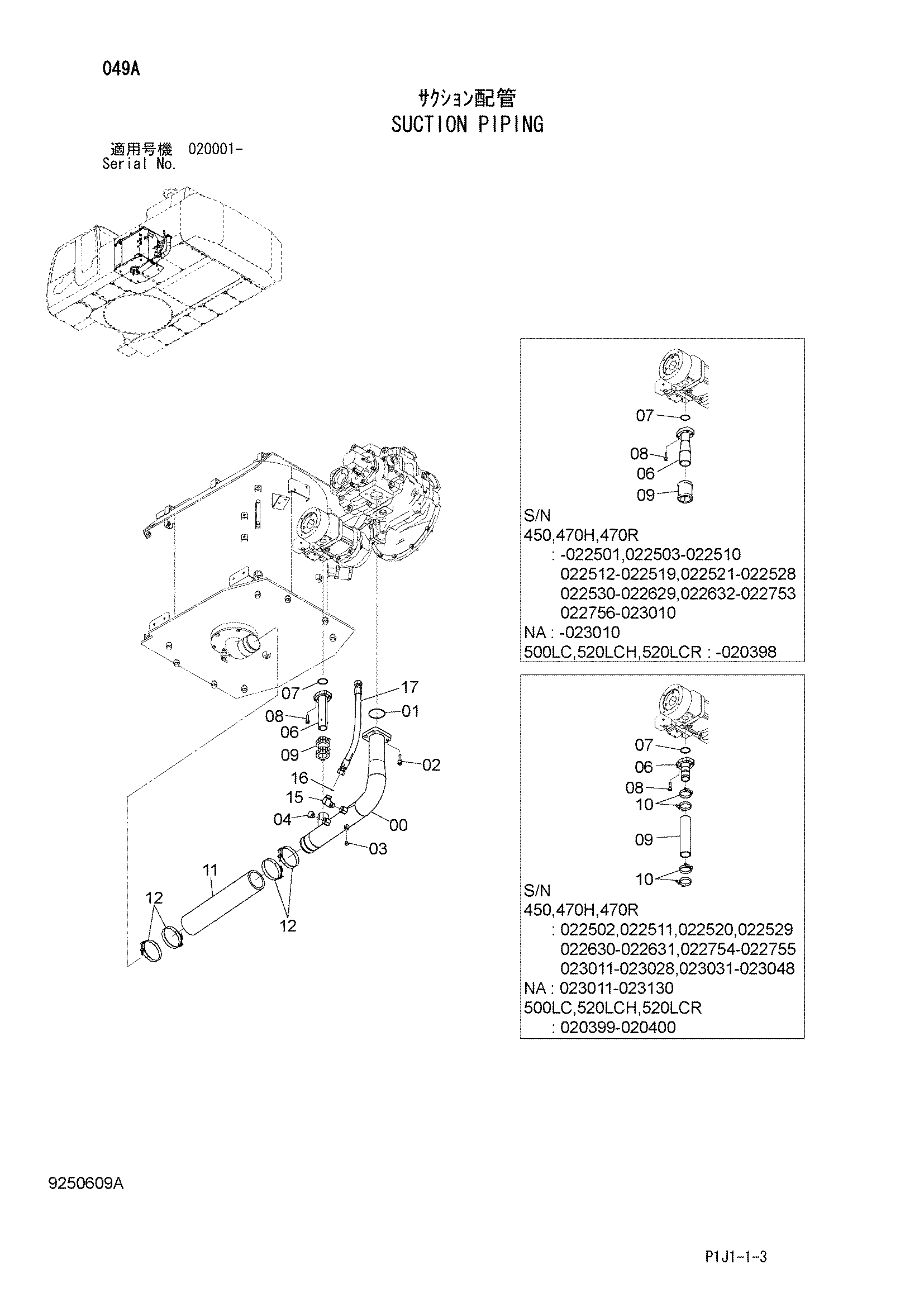

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048463 замена: 7058136 | Трубка | 1 |
| 00 | 7058136 замена: 7055668 | Трубка | 1 |
| 00 | 7055668 | Трубка | 1 |
| 01 | 4153544 | Уплотнительное кольцо | 1 |
| 02 | M341645 | Болт с внутренним шестигранником | 4 |
| 03 | A885002 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A885006 | Пробка | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 8100690 замена: 8120522 | Трубка | 1 |
| 06 | 8120522 замена: 7055668 | Трубка | 1 |
| 06 | 8116259 | Трубка | 1 |
| 07 | 4153536 | Уплотнительное кольцо | 1 |
| 08 | M341236 | Болт с внутренним шестигранником | 4 |
| 09 | 4067833 замена: 4710170 | Муфта | 1 |
| 09 | 4710170 замена: 7055668 | Резиновый шланг | 1 |
| 09 | 4067834 | Муфта | 1 |
| 09A | 4196261 | Уплотнение кольцо | 2 |
| 10 | 4282477 | Хомут шланга | 4 |
| 11 | 4637328 | Резиновый шланг | 1 |
| 12 | 4282488 | Хомут шланга | 4 |
| 15 | A853366 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4316023 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
