Гусеничная цепь <450, 470H> — HITACHI ZX500LC-3F

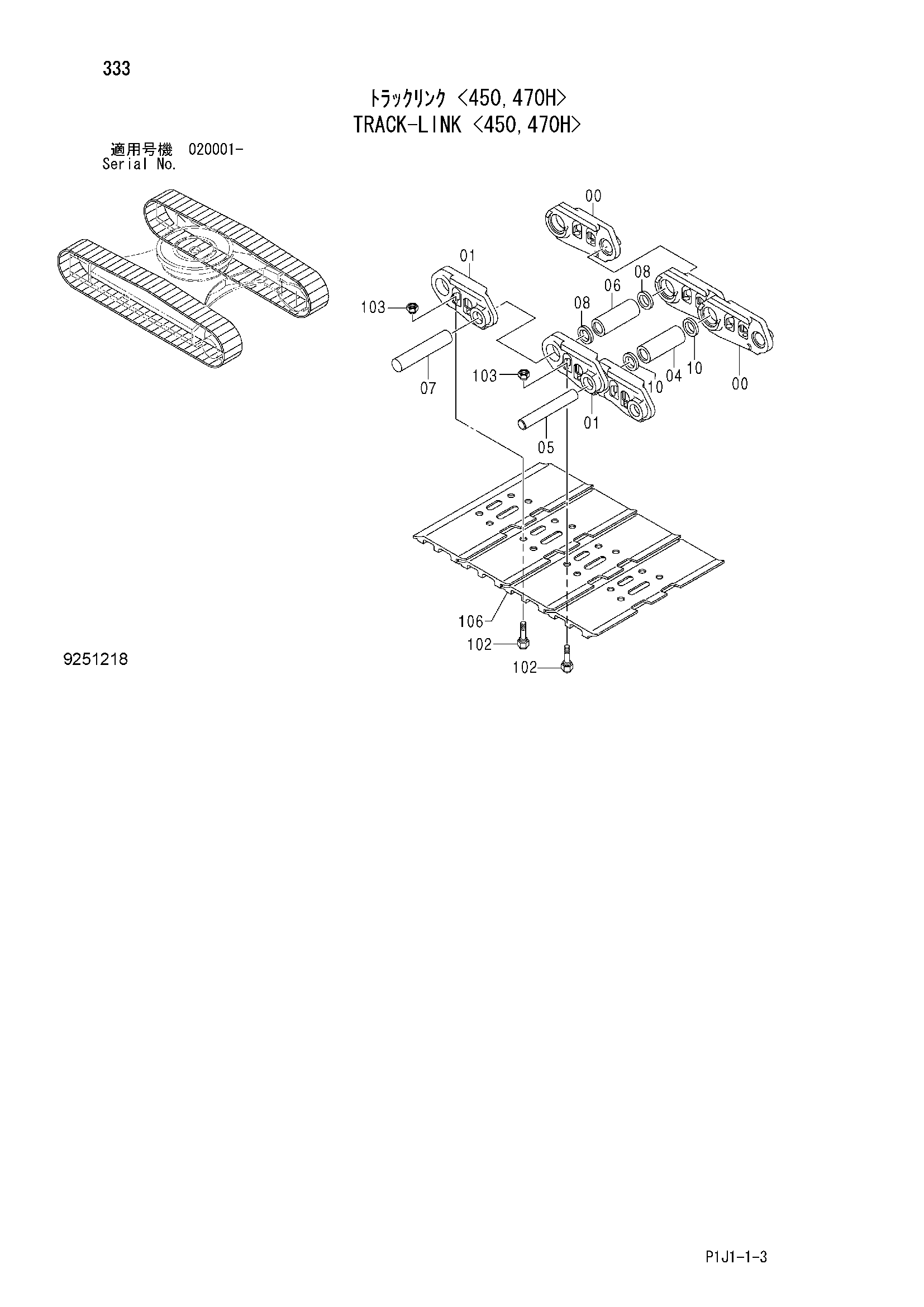

Заводская схема «Гусеничная цепь <450, 470H>» для HITACHI ZX500LC-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9251217 | Гусеничная цепь в сборе (600G) | 2 | |
| 9264405 | Гусеничная цепь в сборе (750G) | 2 | |
| 00-10 | 9251216 | Гусеничная цепь в сборе | 1 |
| 00 | 4637797 | Гусеничная цепь (правый) | 49 |
| 01 | 4637798 | Гусеничная цепь (левый) | 49 |
| 04 | 4637799 | Втулка гусеница | 48 |
| 05 | 4155607 | Палец | 48 |
| 06 | 4207487 | Соединительная втулка | 1 |
| 07 | 4637800 | Соединительный палец | 1 |
| 07 | 4661248 | Соединительный палец | 1 |
| 08 | 4328032 | Втулка | 2 |
| 10 | 4631358 | Уплотнение | 96 |
| 102 | 4328034 | Болт башмак | 196 |
| 103 | 4328035 | Гайка | 196 |
| 106 | 4409426 | Башмак (600G) | 49 |
| 106 | 4403212 | Башмак (750G) | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
