C/W подъём устройство (электрический тип управление) — HITACHI ZX500LC-3

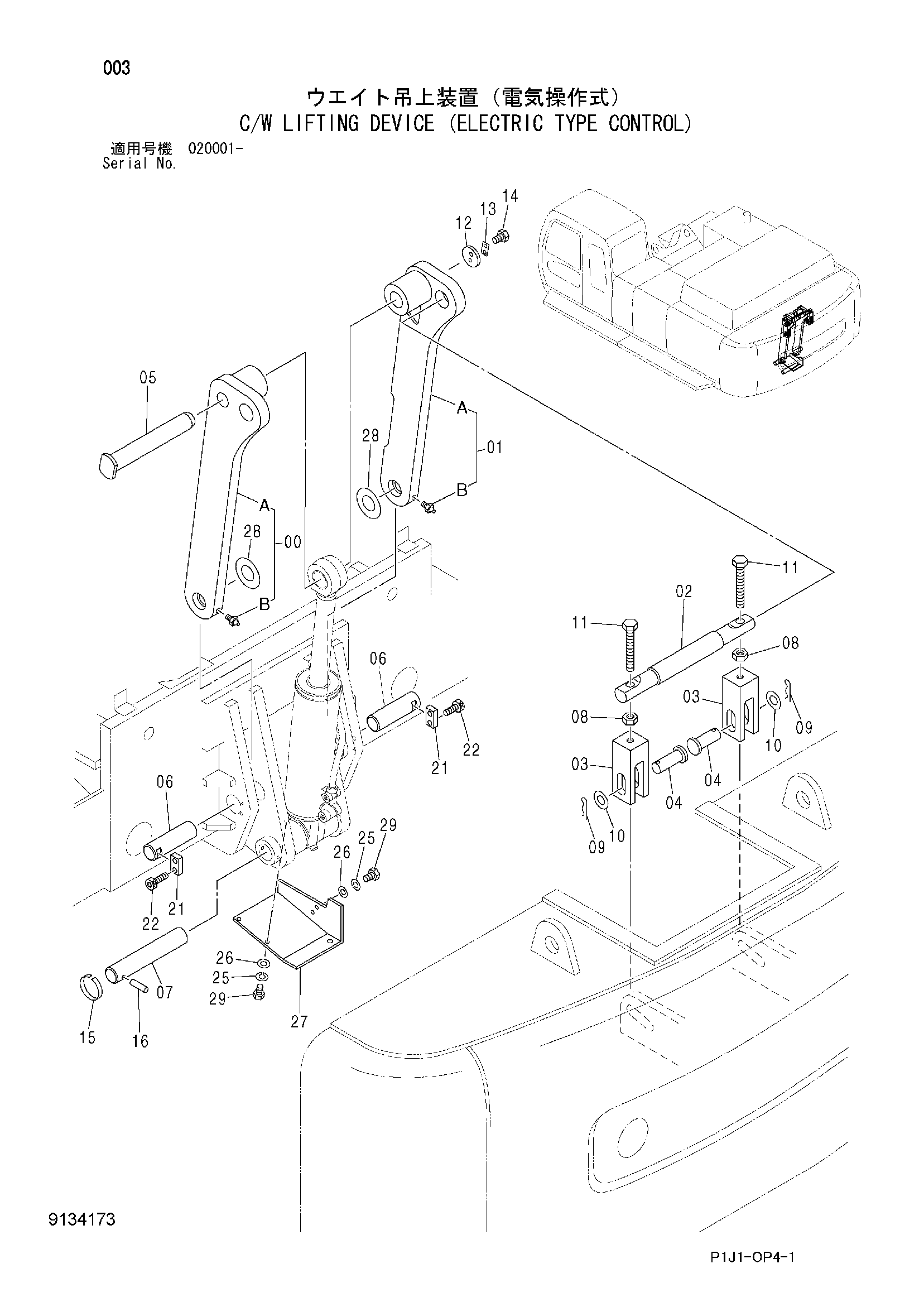

Заводская схема «C/W подъём устройство (электрический тип управление)» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9134171 | Тяга в сборе | 1 |
| 00A | 8059541 | Тяга | 1 |
| 00B | J75481 | Пресс-маслёнка | 1 |
| 01 | 9134172 | Тяга в сборе | 1 |
| 01A | 8059544 | Тяга | 1 |
| 01B | J75481 | Пресс-маслёнка | 1 |
| 02 | 4337811 | Палец | 1 |
| 03 | 4337792 | Вилка | 2 |
| 04 | 4337833 | Палец | 2 |
| 05 | 4337830 | Палец | 1 |
| 06 | 4337837 | Палец | 2 |
| 07 | 4337843 | Палец | 1 |
| 08 | J953030 | Гайка | 2 |
| 09 | 414322 | Стопорный палец | 2 |
| 10 | A590142 | Плоская шайба | 2 |
| 11 | 4235221 | Болт | 2 |
| 12 | 492067 | Фиксатор | 1 |
| 13 | 442687 | Стопорная пластина | 1 |
| 14 | J901220 | Болт | 2 |
| 15 | 4065688 | Кольцо | 1 |
| 16 | 4107899 | Палец | 1 |
| 21 | 4063340 | Стопорная пластина | 2 |
| 22 | M341632 | Болт с внутренним шестигранником | 4 |
| 25 | A590914 | Пружинная шайба | 3 |
| 26 | A590114 | Плоская шайба | 3 |
| 27 | 8065783 | Защитный кожух | 1 |
| 28 | 4348458 | Регулировочная шайба | 2 |
| 29 | J901435 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
