Поршневой насос (вентилятор привод) — HITACHI ZX500LC-3

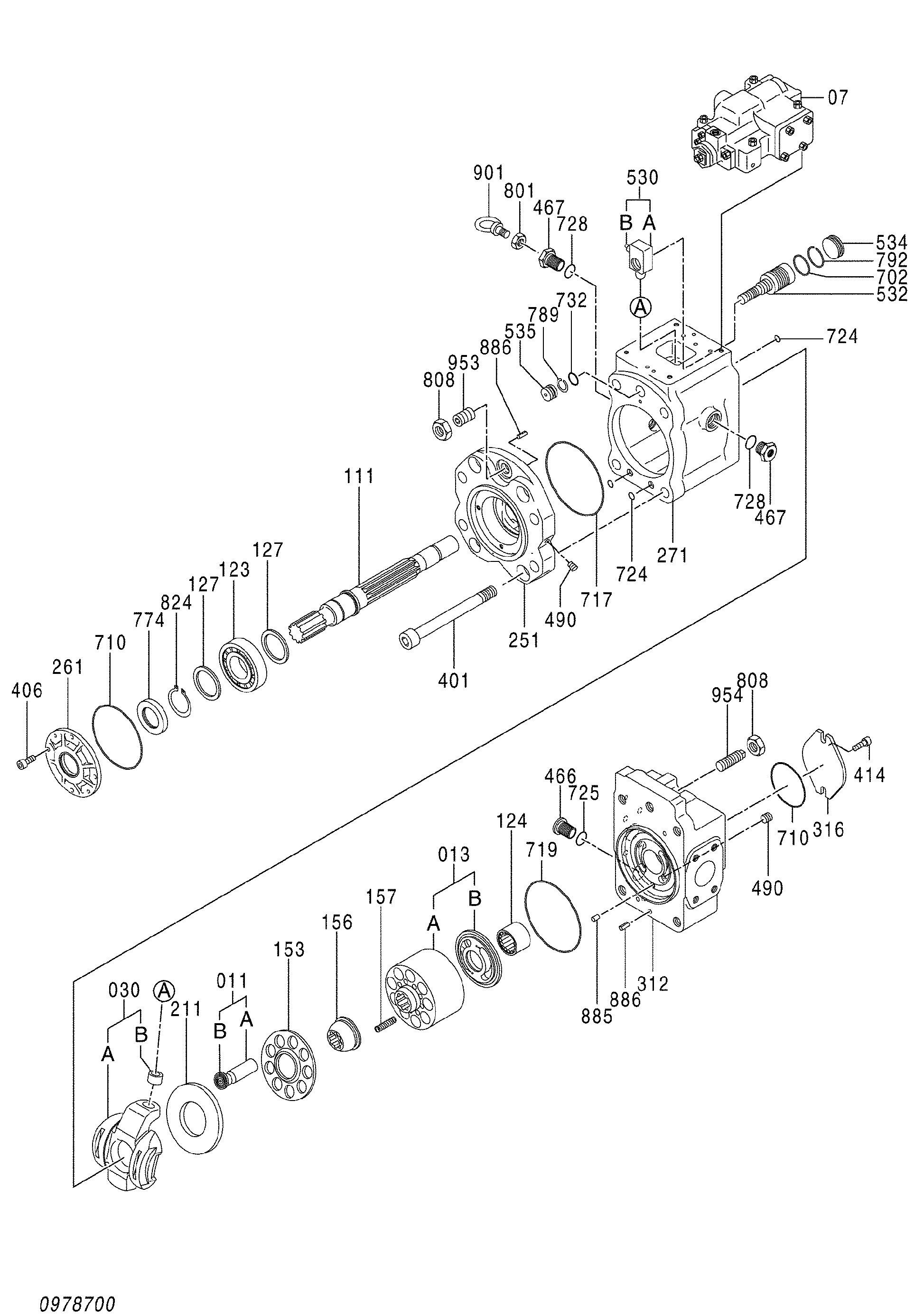

Заводская схема «Поршневой насос (вентилятор привод)» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4633474 | Поршневой насос | 1 | |
| 07 | 4658832 | Насос регулятор | 1 |
| 011 | 0928006 | Поршень в сборе | 1 |
| 013 | 0978701 | Гидроцилиндр. в сборе | 1 |
| 030 | 0818503 | Пластина в сборе | 1 |
| 111 | 0818504 | Вал | 1 |
| 123 | 0878107 | Роликовый подшипник | 1 |
| 124 | 0924003 | Подшипник неедл | 1 |
| 127 | 0818508 | Проставка | 2 |
| 153 | 0818509 | Пластина | 1 |
| 156 | 0818510 | Втулка SPH. | 1 |
| 157 | 0818511 | Пружина | 9 |
| 211 | 0818512 | Пластина | 1 |
| 251 | 0818513 | Опора | 1 |
| 261 | 0818514 | Крышка | 1 |
| 271 | 0978702 | Корпус насос | 1 |
| 312 | 0928002 | Крышка | 1 |
| 316 | 0820422 | Крышка | 1 |
| 401 | 0818519 | Болт с внутренним шестигранником | 4 |
| 406 | 0237902 | Болт с внутренним шестигранником | 4 |
| 414 | 0820425 | Болт с внутренним шестигранником | 2 |
| 466 | 0629404 | Пробка | 1 |
| 467 | 0818520 | Пробка | 2 |
| 490 | 0263019 | Пробка | 8 |
| 530 | 0818521 | Палец в сборе | 1 |
| 532 | 0878116 | Поршень | 1 |
| 534 | 0924006 | Ограничитель | 1 |
| 535 | 0818524 | Ограничитель | 1 |
| 702 | 0443404 | Уплотнительное кольцо | 1 |
| 710 | A811085 | Уплотнительное кольцо | 2 |
| 717 | A811120 | Уплотнительное кольцо | 1 |
| 719 | A811115 | Уплотнительное кольцо | 1 |
| 724 | 4506408 | Уплотнительное кольцо | 9 |
| 725 | 957366 | Уплотнительное кольцо | 1 |
| 728 | 4506418 | Уплотнительное кольцо | 2 |
| 732 | 0443407 | Уплотнительное кольцо | 1 |
| 774 | 0924007 | Масляное уплотнение | 1 |
| 789 | 4085607 | Опорное кольцо | 1 |
| 792 | 0249148 | Опорное кольцо | 1 |
| 801 | 0124811 | Гайка | 1 |
| 808 | 0131108 | Стопорная гайка | 2 |
| 824 | 991342 | Стопорное кольцо | 1 |
| 885 | 0175241 | Палец | 1 |
| 886 | 0244604 | Пружинный штифт | 2 |
| 901 | 4163072 | Болт проушина | 1 |
| 953 | 0978703 | Установочный винт | 1 |
| 954 | 0978704 | Установочный винт | 1 |
| 4658832 | Регулятор насос | 1 | |
| 079 | 4654325 | Клапан редукинг | 1 |
| 412 | 0135904 | Болт с внутренним шестигранником | 2 |
| 413 | 0213208 | Болт с внутренним шестигранником | 2 |
| 418 | 0667626 | Болт с внутренним шестигранником | 2 |
| 436 | 0211510 | Болт с внутренним шестигранником | 4 |
| 438 | 0102411 | Болт с внутренним шестигранником | 8 |
| 466 | 0236014 | Пробка | 1 |
| 496 | 0263019 | Пробка | 11 |
| 708 | A811075 | Уплотнительное кольцо | 1 |
| 722 | 4506406 | Уплотнительное кольцо | 3 |
| 724 | 4506408 | Уплотнительное кольцо | 9 |
| 725 | 4506320 | Уплотнительное кольцо | 1 |
| 728 | 4506418 | Уплотнительное кольцо | 1 |
| 730 | 4509181 | Уплотнительное кольцо | 1 |
| 732 | 0443407 | Уплотнительное кольцо | 2 |
| 733 | 4506420 | Уплотнительное кольцо | 1 |
| 734 | A811025 | Уплотнительное кольцо | 1 |
| 735 | 4140470 | Уплотнительное кольцо | 1 |
| 755 | 957366 | Уплотнительное кольцо | 3 |
| 756 | 4509182 | Уплотнительное кольцо | 1 |
| 763 | A811035 | Уплотнительное кольцо | 1 |
| 801 | 0124811 | Стопорная гайка | 2 |
| 814 | 991334 | Стопорное кольцо | 1 |
| 858 | 0288704 | Стопорное кольцо | 2 |
| 924 | 0218852 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
