Пилотные гидролинии (8)(пол) — HITACHI ZX500LC-3

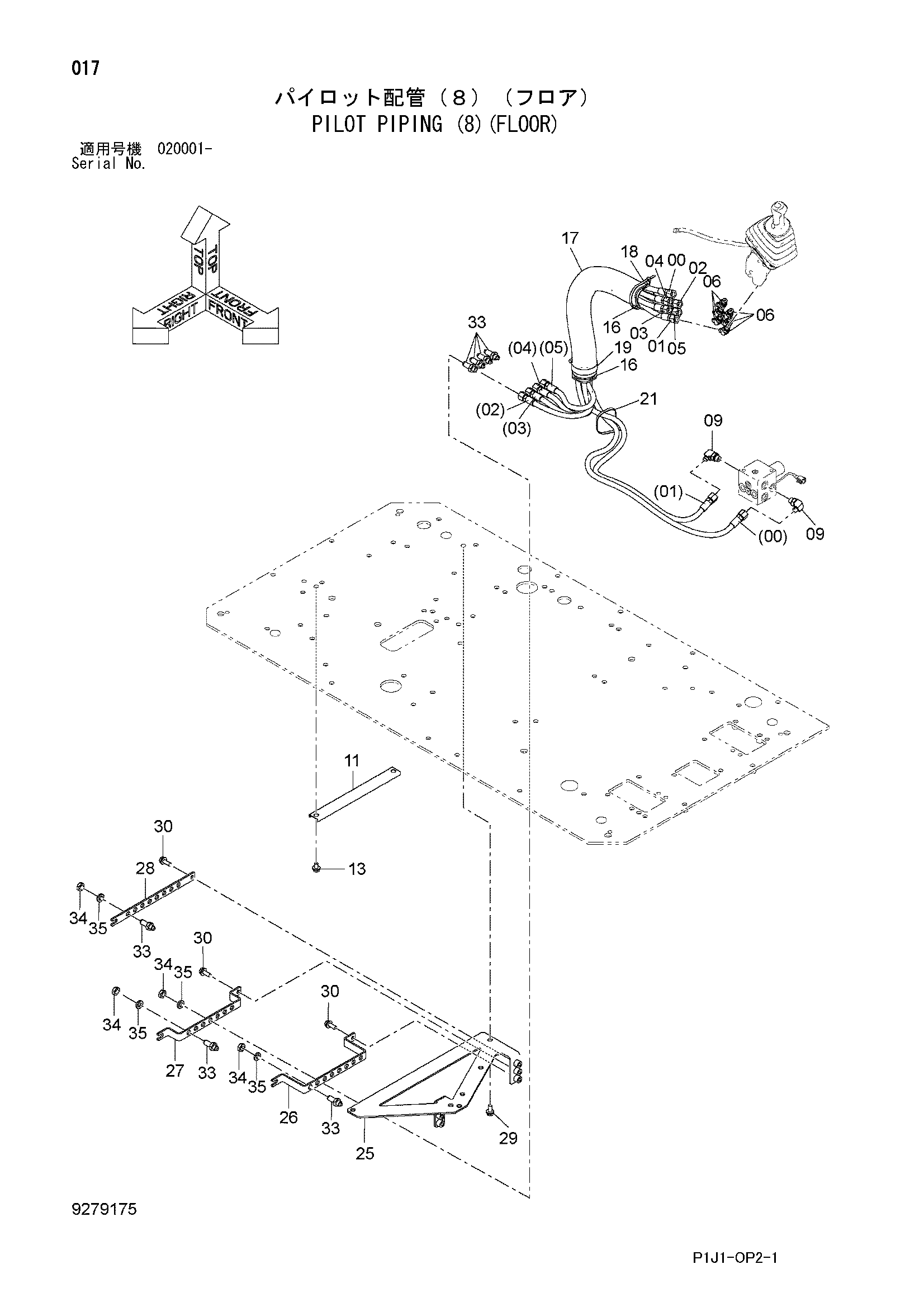

Заводская схема «Пилотные гидролинии (8)(пол)» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635254 | Шланг | 1 |
| 01 | 4635255 | Шланг | 1 |
| 02 | 4662594 | Шланг | 1 |
| 03 | 4662595 | Шланг | 1 |
| 04 | 4662596 | Шланг | 1 |
| 05 | 4662597 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4425177 | Хомут шланга | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 3079728 | Втулка | 2 |
| 17 | 4629782 | Шланг | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
| 25 | 8109970 | Кронштейн | 1 |
| 26 | 4662940 | Кронштейн | 1 |
| 27 | 4662941 | Кронштейн | 1 |
| 28 | 4662942 | Кронштейн | 1 |
| 29 | J271025 | Болт с шайбой | 3 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271030 | Болт с шайбой | 6 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4202532 | Адаптер | 23 |
| 34 | 4202531 | Гайка | 23 |
| 35 | A590914 | Пружинная шайба | 23 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
