Пилотные гидролинии (вспомогательный) — HITACHI ZX500LC-3

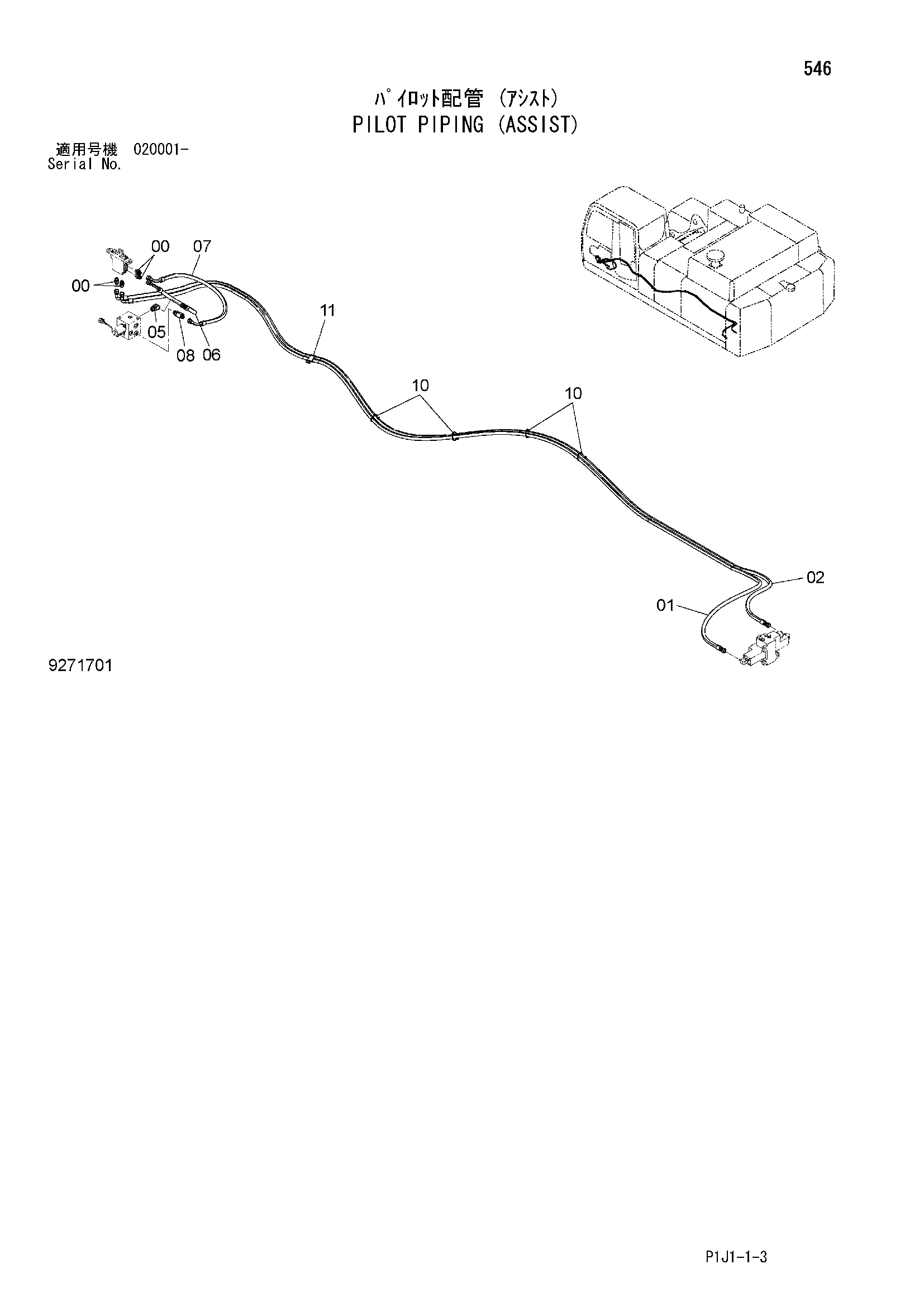

Заводская схема «Пилотные гидролинии (вспомогательный)» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9234378 | Шланг в сборе | 1 |
| 01A | 4613567 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 12 |
| 02 | 9234379 | Шланг в сборе | 1 |
| 02A | 4476543 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 12 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4448016 | Шланг | 1 |
| 07 | 4468265 | Шланг | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4055312 | Ленточный зажим | 10 |
| 11 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
