Погрузчик ковш 2.3m3 (нижний разгрузка) — HITACHI ZX500LC-3

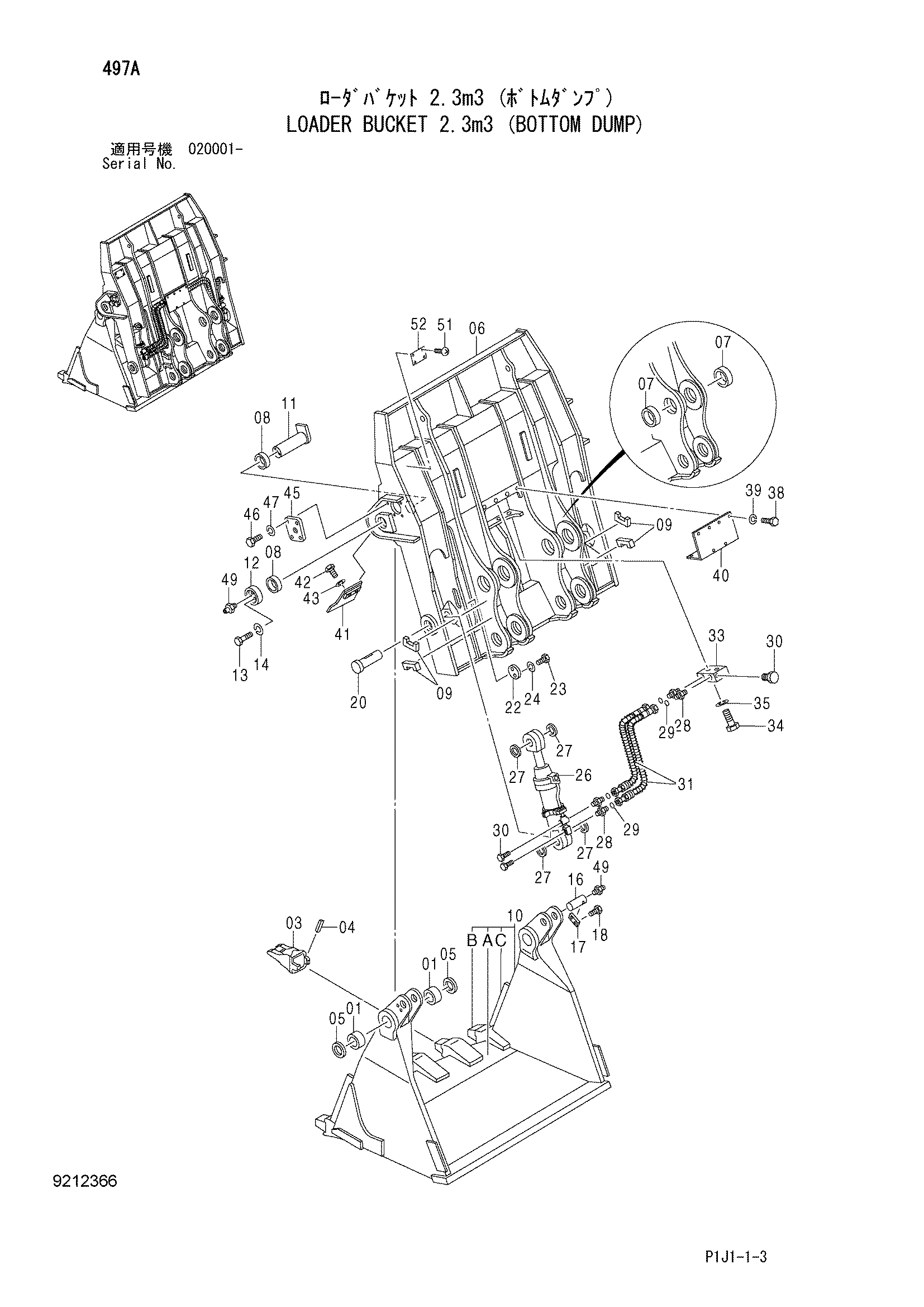

Заводская схема «Погрузчик ковш 2.3m3 (нижний разгрузка)» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9212366	Погрузчик ковш	1
01	4203424	Втулка	4
03	4471407	Коронка зуба	6
04	4422932	Стопорный палец	6
05	4251751	Пылезащитное уплотнение	4
06	5002552	Ковш задний	1
07	4129725	Втулка	4
08	4141037	Втулка	4
09	4234695	Ограничитель	4
10	6020893	Ковш передний	1
10A	2028497	Кромка	1
10B	4470989	Адаптер зуба	6
10C	4249705	Штанга	2
11	9731817	Палец	2
12	4235701	Ограничитель	2
13	J901645	Болт	6
14	A590916	Пружинная шайба	6
16	4235702	Палец	2
17	4063340	Стопорная пластина	2
18	M341630	Болт с внутренним шестигранником	4
20	3045068	Палец	2
22	4235704	Ограничитель	2
23	J901230	Болт	4
24	A590912	Пружинная шайба	4
26	4219782	Гидроцилиндр. разгрузка	2
27	4071198	Пылезащитное уплотнение	8
28	4189602	Адаптер	8
28A	4506418	Уплотнительное кольцо	1
29	4138938	Уплотнительное кольцо	8
30	4174541	Пробка	6
30A	4506418	Уплотнительное кольцо	1
31	4249310	Шланг	4
33	2028428	Коллектор	1
34	J901675	Болт	2
35	A590916	Пружинная шайба	2
38	J901225	Болт	8
39	A590912	Пружинная шайба	8
40	4264931	Крышка	1
41	9731816	Резиновая прокладка	2
42	J901645	Болт	4
43	A590916	Пружинная шайба	4
45	4070774	Пластина	2
46	J901230	Болт	8
47	A590912	Пружинная шайба	8
49	J75481	Пресс-маслёнка	4
51	M492564	Приводной винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
