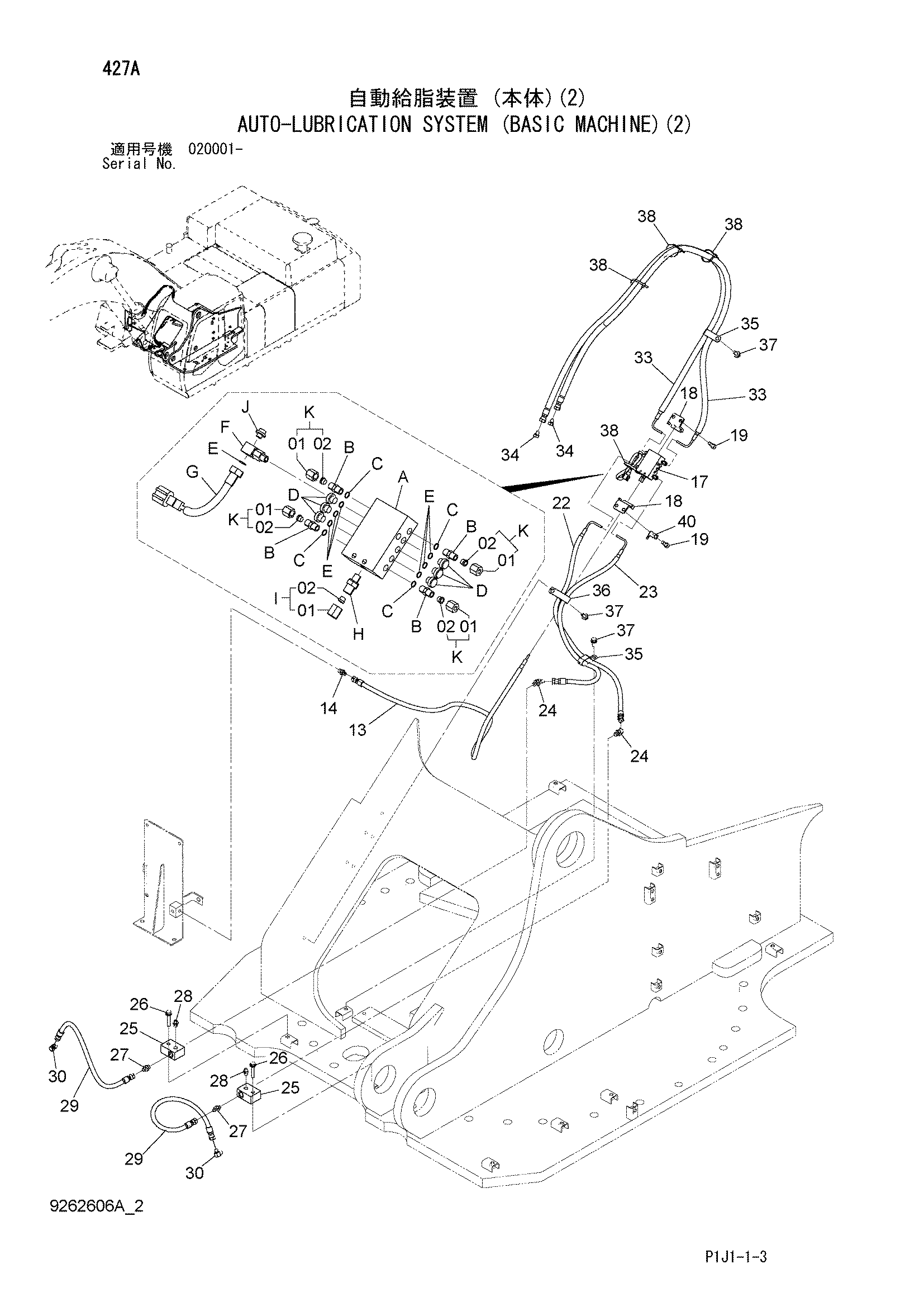

Автоматическая смазка система (базовый машина)(2) — HITACHI ZX500LC-3
Заводская схема «Автоматическая смазка система (базовый машина)(2)» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 9264613 | Шланг в сборе | 1 |
| 13A | 4654943 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 4154651 | Адаптер | 1 |
| 17 | 4399995 | Клапан | 1 |
| 17G | 4405655 | Датчик | 1 |
| 17I | 4404159 | Штуцер трубки | 1 |
| 17K | 4364387 | Штуцер трубки | 4 |
| 18 | 4361320 | Хомут | 2 |
| 19 | M341025 | Болт с внутренним шестигранником | 4 |
| 22 | 4630724 | Шланг | 1 |
| 23 | 4654937 | Шланг | 1 |
| 24 | A852222 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4460280 | Блок | 2 |
| 26 | J271055 | Болт с шайбой | 2 |
| 26A | J901055 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | A852122 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | J75482 | Пресс-маслёнка | 2 |
| 28 | 4148896 | Пресс-маслёнка | 2 |
| 29 | 4654936 | Шланг | 2 |
| 30 | 4298746 | Угловой штуцер | 2 |
| 33 | 4654938 | Шланг | 2 |
| 34 | 4222075 | Пробка | 2 |
| 35 | 4190266 | Зажим | 2 |
| 36 | 4190291 | Зажим | 1 |
| 37 | J271025 | Болт с шайбой | 3 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4055312 | Ленточный зажим | 4 |
| 40 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
