Крышка (3)[NA] — HITACHI ZX500LC-3

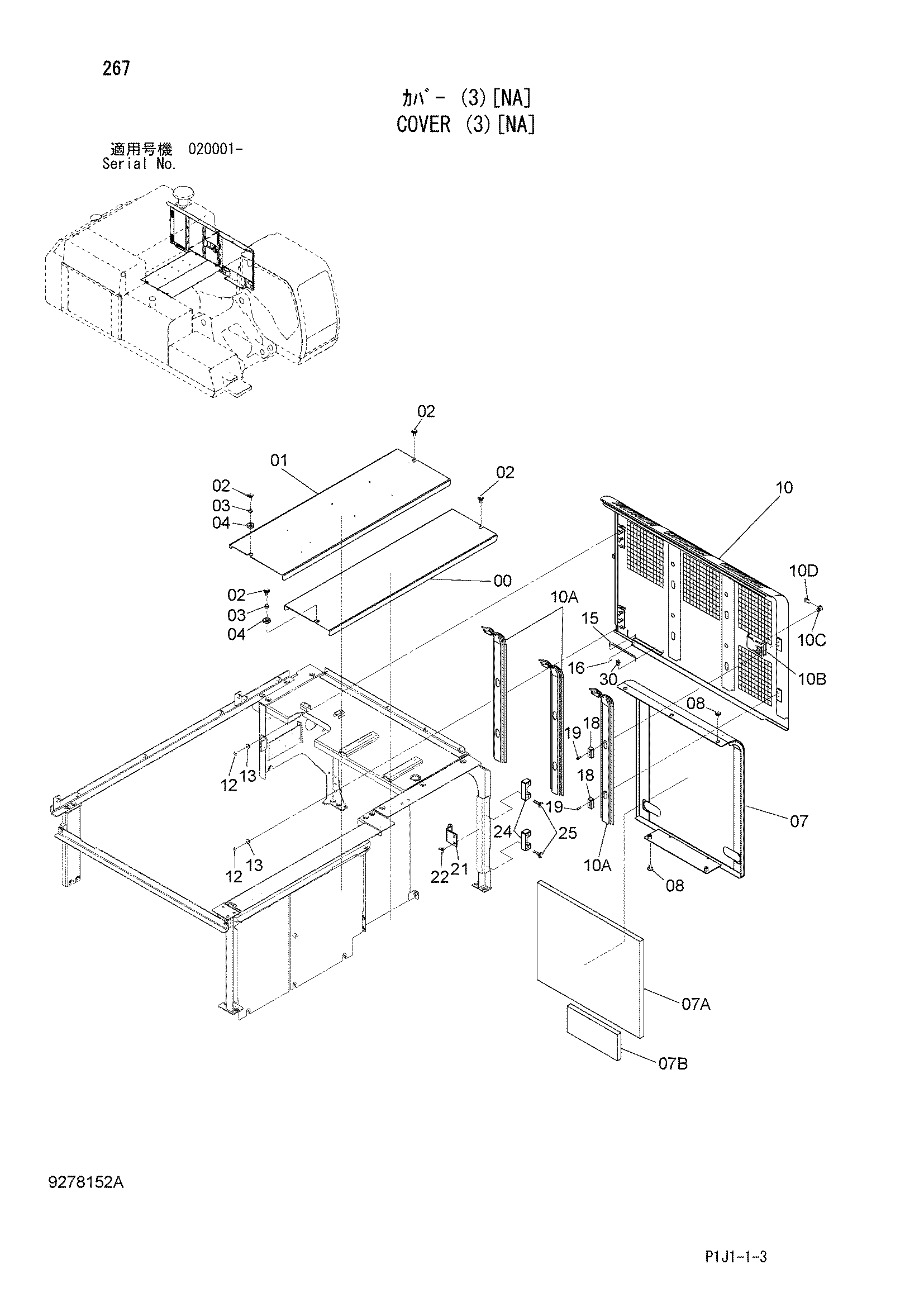

Заводская схема «Крышка (3)[NA]» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (3)[NA] HITACHI ZX500LC-3](/catalog-drawings/12/12349e31-8a5f-415d-b501-324e2d8c0de4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048736 | Крышка | 1 |
| 01 | 7048737 | Крышка | 1 |
| 02 | J281235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 4435575 | Проставка | 2 |
| 04 | 4456191 | Резиновая прокладка | 2 |
| 07 | 6023899 | Крышка | 1 |
| 07A | 4707839 | Резиновая прокладка | 1 |
| 07B | 4707840 | Резиновая прокладка | 1 |
| 08 | J281230 | Болт с шайбой | 5 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 5011239 | Дверь | 1 |
| 10A | 3106499 | Крышка | 3 |
| 10B | 4409447 | Дверь блокировка (2) | 1 |
| 10C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 10D | 4461342 | Зажим | 1 |
| 12 | J950012 | Гайка | 6 |
| 13 | J222012 | Шайба | 6 |
| 15 | 4341788 | Стойка | 1 |
| 16 | 4022697 | Стопорный палец | 1 |
| 18 | 4626289 | Ограничитель | 2 |
| 19 | J260835 | Болт с шайбой | 4 |
| 19A | J900835 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4639409 | Ограничитель | 1 |
| 22 | J281030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 4654749 | Ограничитель | 2 |
| 25 | J281060 | Болт с шайбой | 4 |
| 25A | J901060 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 30 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
