Гусеничная цепь <520LCR> — HITACHI ZX500LC-3

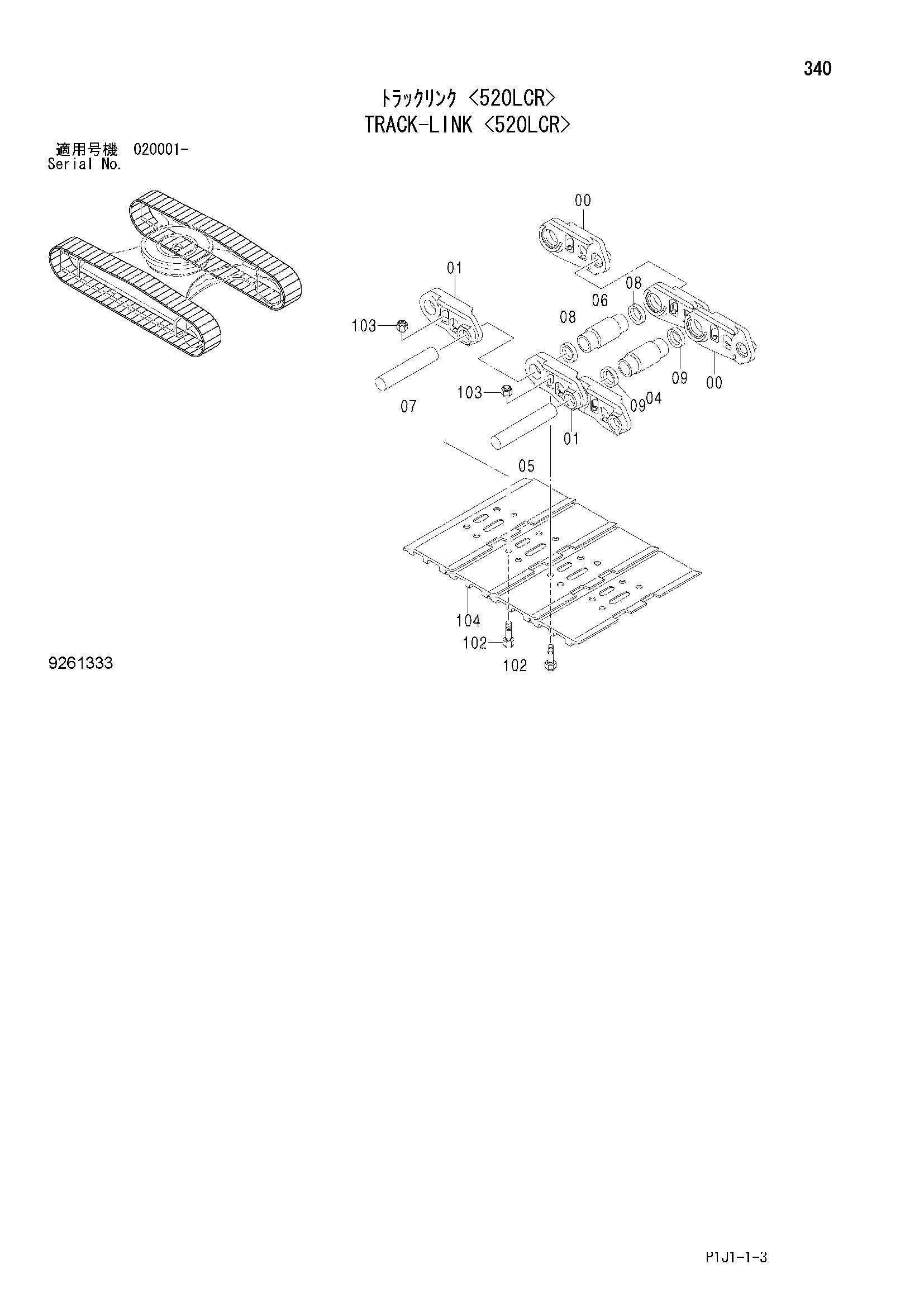

Заводская схема «Гусеничная цепь <520LCR>» для HITACHI ZX500LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9261334 | Гусеничная цепь в сборе(600WG) | 2 | |
| 00-09 | 9259189 | Гусеничная цепь в сборе | 1 |
| 00 | 4295788 | Гусеничная цепь (правый) | 49 |
| 01 | 4295789 | Гусеничная цепь (левый) | 49 |
| 04 | 4648405 | Втулка гусеница | 48 |
| 05 | 4326065 | Палец тяга | 48 |
| 06 | 4295795 | Соединительная втулка | 1 |
| 07 | 4648406 | Соединительный палец | 1 |
| 07 | 4674220 | Соединительный палец | 1 |
| 08 | 4512403 | Втулка | 2 |
| 09 | 4631361 | Уплотнение | 96 |
| 102 | 4652294 | Болт башмак(600WG) | 196 |
| 103 | 4295785 | Гайка | 196 |
| 104 | 4652295 | Башмак (600WG) | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
