Автоматический. трубопроводы системы смазки (стрела)(2) — HITACHI ZX500LC

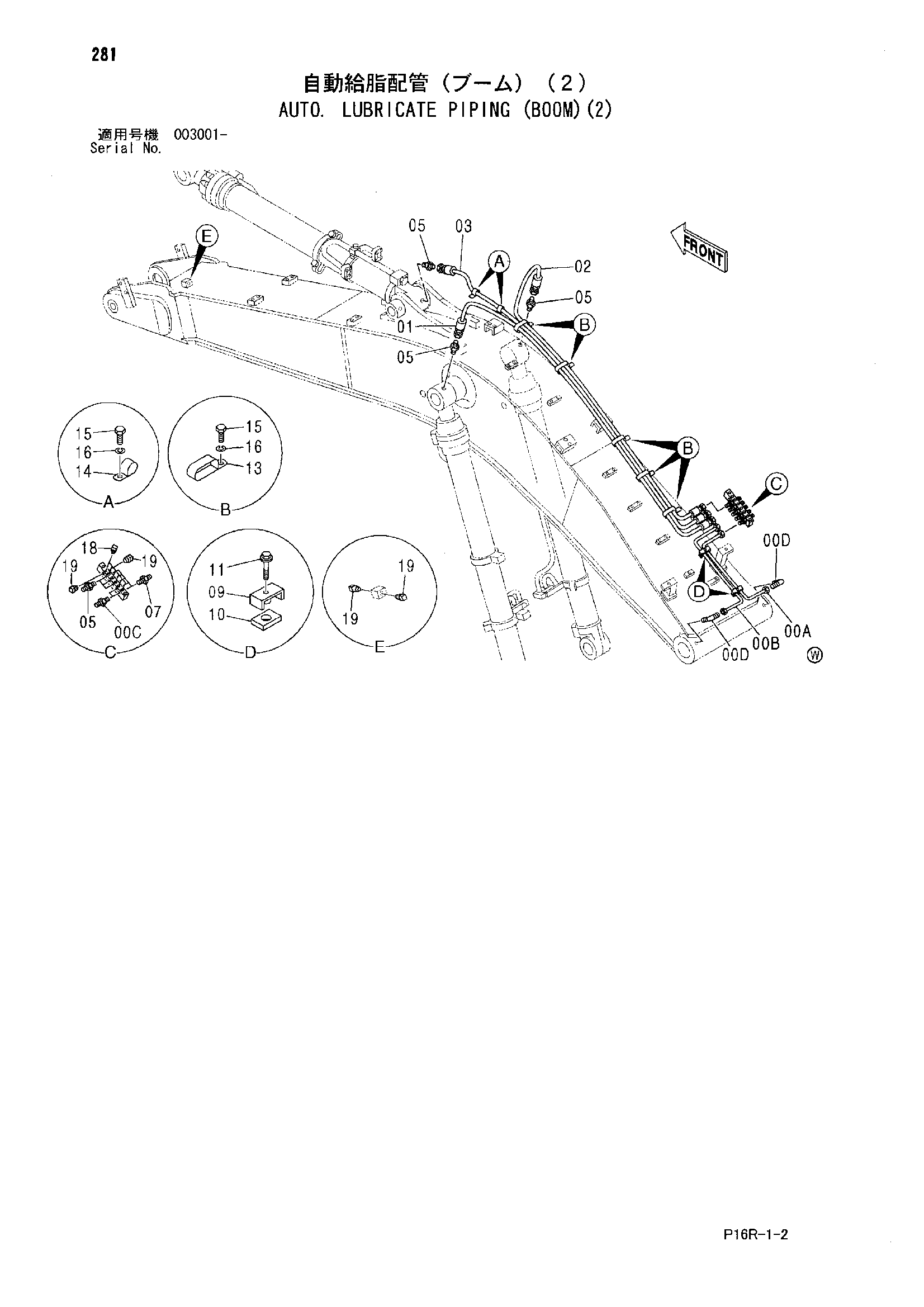

Заводская схема «Автоматический. трубопроводы системы смазки (стрела)(2)» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 3055979 | Трубка | 1 |
| 00B | 3055980 | Трубка | 1 |
| 00C | 4130169 | Штуцер трубки | 2 |
| 00D | 4130175 | Штуцер трубки | 2 |
| 01 | 4218064 | Нейлоновый шланг | 1 |
| 02 | 4297236 | Нейлоновый шланг | 1 |
| 03 | 4289772 | Нейлоновый шланг | 1 |
| 05 | 4154651 | Адаптер | 6 |
| 07 | J75482 | Пресс-маслёнка | 5 |
| 09 | 9736422 | Хомут | 2 |
| 10 | 4269657 | Резиновая прокладка | 2 |
| 11 | J011030 | Болт с шайбой | 2 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 11 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 13 | 4252877 | Зажим | 5 |
| 14 | 4190261 | Зажим | 2 |
| 15 | J901016 | Болт | 7 |
| 16 | A590910 | Пружинная шайба | 7 |
| 18 | 94-2022 | Пробка | 6 |
| 19 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
